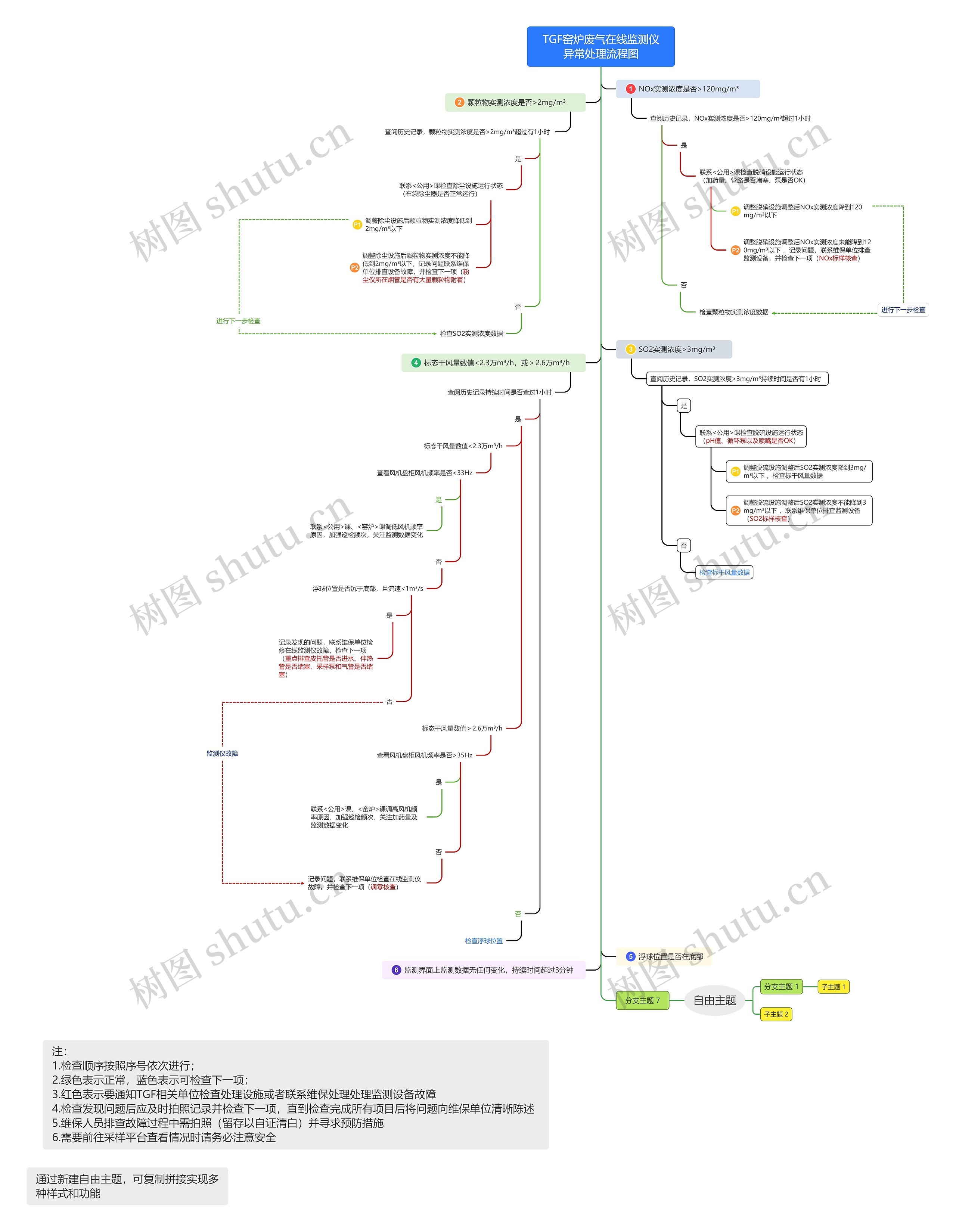

TGF窑炉废气在线监测仪异常处理流程图思维导图模板大纲
NOx实测浓度是否>120mg/m³
查阅历史记录，NOx实测浓度是否>120mg/m³超过1小时
是
联系<公用>课检查脱硝设施运行状态
（加药量、管路是否堵塞、泵是否OK）
调整脱硝设施调整后NOx实测浓度降到120mg/m³以下
调整脱硝设施调整后NOx实测浓度未能降到120mg/m³以下 ，记录问题，联系维保单位排查监测设备，并检查下一项（NOx标样核查）
颗粒物实测浓度是否>2mg/m³
查阅历史记录，颗粒物实测浓度是否>2mg/m³超过有1小时
是
联系<公用>课检查除尘设施运行状态
（布袋除尘器是否正常运行）
调整除尘设施后颗粒物实测浓度降低到
2mg/m³以下
调整除尘设施后颗粒物实测浓度不能降低到2mg/m³以下，记录问题联系维保单位排查设备故障，并检查下一项（粉尘仪所在烟管是否有大量颗粒物附着）
SO2实测浓度>3mg/m³
查阅历史记录，SO2实测浓度>3mg/m³持续时间是否有1小时
是
联系<公用>课检查脱硫设施运行状态
（pH值、循环泵以及喷嘴是否OK）
调整脱硫设施调整后SO2实测浓度降到3mg/m³以下 ，检查标干风量数据
调整脱硫设施调整后SO2实测浓度不能降到3mg/m³以下 ，联系维保单位排查监测设备
（SO2标样核查）
标态干风量数值<2.3万m³/h，或＞2.6万m³/h
查阅历史记录持续时间是否查过1小时
是
标态干风量数值<2.3万m³/h
查看风机盘柜风机频率是否<33Hz
是
联系<公用>课、<窑炉>课调低风机频率
原因，加强巡检频次，关注监测数据变化
否
浮球位置是否沉于底部，且流速<1m³/s
是
记录发现的问题，联系维保单位检修在线监测仪故障，检查下一项
（重点排查皮托管是否进水、伴热管是否堵塞、采样泵和气管是否堵塞）
标态干风量数值＞2.6万m³/h
查看风机盘柜风机频率是否>35Hz
是
联系<公用>课、<窑炉>课调高风机频率原因，加强巡检频次，关注加药量及监测数据变化
否
记录问题，联系维保单位检查在线监测仪故障。并检查下一项（调零核查）
注：
1.检查顺序按照序号依次进行；
2.绿色表示正常，蓝色表示可检查下一项；
3.红色表示要通知TGF相关单位检查处理设施或者联系维保处理处理监测设备故障
4.检查发现问题后应及时拍照记录并检查下一项，直到检查完成所有项目后将问题向维保单位清晰陈述
5.维保人员排查故障过程中需拍照（留存以自证清白）并寻求预防措施
6.需要前往采样平台查看情况时请务必注意安全思维导图模板大纲
