土木工程施工技术思维导图

U369225305

2024-06-13

浏览量: 53

施工技术

土木工程

工程项目

路面工程，桥梁工程，地下工程等内容讲解

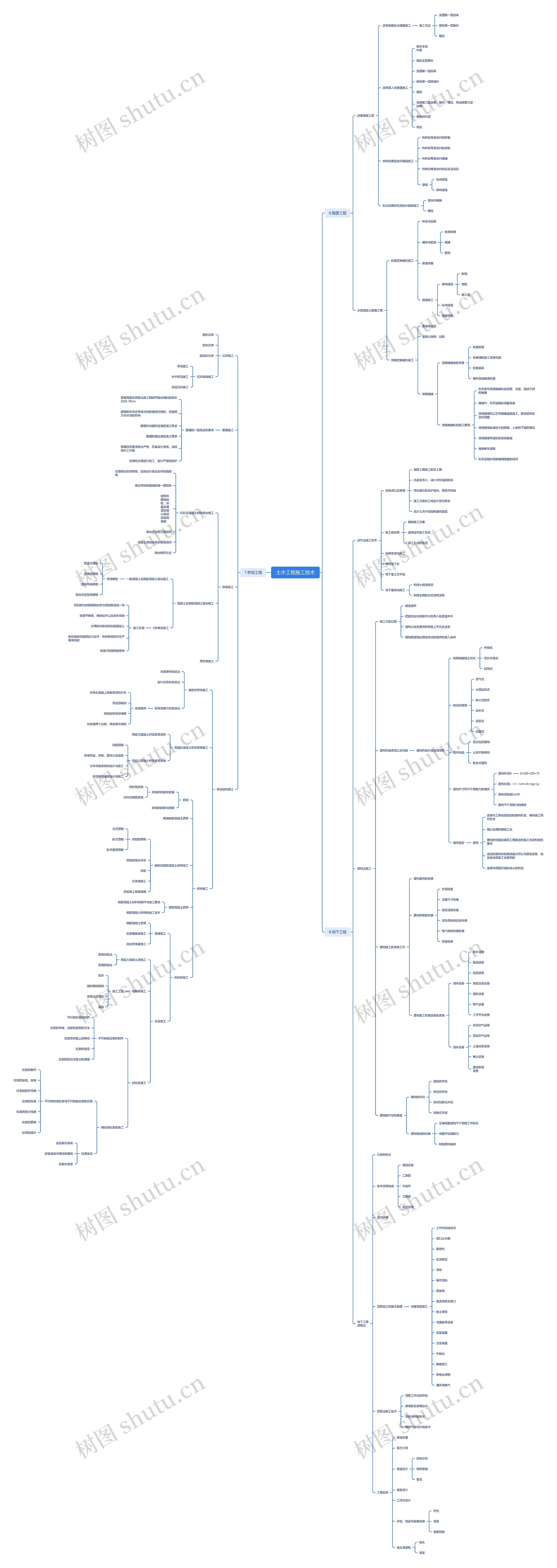

树图思维导图提供《土木工程施工技术》在线思维导图免费制作，点击“编辑”按钮，可对《土木工程施工技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：46e04b0987332027f04fbedfb461d341

思维导图大纲

6.路面工程

沥青路面工程

沥青表面处治路面施工

施工方法

浇洒第一层沥青

撒布第一层集料

碾压

沥青贯入式路面施工

撒布主层料集

碾压主层集料

浇洒第一层沥青

撒布第一层嵌缝料

碾压

浇洒第二层沥青，撒布，碾压，再浇洒第三层沥青

撒布封料层

终压

热拌沥青混合料路面施工

热拌沥青混合料的拌制

热拌沥青混合料的运输

热拌沥青混合料摊铺

热拌沥青混合料的压实及成型

接缝

纵向接缝

横向接缝

乳化沥青碎石混合料路面施工

混合料铺摊

碾压

水泥混凝土路面工程

轨模式摊铺机施工

拌合与运输

铺筑与振捣

轨模安装

摊铺

振捣

表面修整

接缝施工

横向接缝

胀缝

缩缝

施工缝

纵向接缝

接缝填封

滑模式摊铺机施工

基准线设置

混凝土搅拌，运输

滑模摊铺

滑模摊铺前的准备

检查板厚

检查辅助施工设备机具

检查基层

横向连接摊铺检查

滑模摊铺机的施工要领

机手操作滑模摊铺机应缓慢，匀速，连续不间的摊铺

摊铺中，机手应随时调整高度

滑模摊铺机以正常摊铺速度施工，振动频率应及时调整

滑模摊铺纵坡较大的路面，上坡和下坡的情况

滑模摊铺弯道和渐变段路面

摊铺单车道路

机手应随时观察摊铺路面的情况

7.桥梁工程

沉井施工

圆形沉井

矩形沉井

圆端形沉井

沉井基础施工

旱地施工

水中筑岛施工

浮运沉井施工

围堰施工

围堰的一般规定和要求

围堰高度应高度出施工期间可能出现的最高水位50-70cm

围堰的外形应考虑河流断面被压缩后，流速增大对水流的影响

围堰坑内面积应满足施工需求

围堰断面应满足施工需求

围堰修筑要求防水严密，尽量减少渗漏，减轻排水工作量

利用枯水期进行施工，进行严密的防护

桥墩施工

石料及混凝土砌块墩台施工

石墩墩台在砌筑前，应按设计放出实样挂线砌筑

墩台在砌筑基础的第一层砌块

砌筑斜面墩台时，斜面应逐层收坡以保证规定的坡度

墩台应分段分层砌筑

混凝土预制块墩台安装顺序

墩台砌筑方法

混凝土及钢筋混凝土墩台施工

一般混凝土及钢筋混凝土墩台施工

常用模板

固定式模板

拼装式模板

整体吊装模板

组合式定型钢模板

V形墩台施工

施工步骤

将斜腿内的刚强钢丝束与高频管连成一体

安装平衡架，角钢拉杆以及劲形骨架

分两段对称浇筑斜腿混凝土

张拉临时斜腿预应力拉杆，并拆除钢拉杆及平衡架构建

安装V形腿间墩旁架

高桥墩施工

桥梁结构施工

装配式桥梁施工

支架便桥架设法

自行式吊机架设法

双导梁穿行式架设法

安装程序

在桥头路提上拼装导梁和行车

吊运预制梁

预制梁和导梁横移

先安装两个边架，再安装中间梁

预应力混泥土桥梁悬臂施工

预应力混凝土桥梁悬臂浇筑

预应力混凝土桥梁悬臂拼装

梁段预制

梁端吊运，存放，整修以及运输

分件吊装系统和设计与施工

悬臂拼装接缝设计与施工

拱桥施工

拱架

拱架的构造与安装

钢绗架拱架

扣件式钢管拱架

拱架的卸落与拆除

现浇钢筋混凝土拱桥

装配式钢筋混凝土拱桥施工

拱肋的预制

立式预制

卧式预制

卧式叠层预制

拱肋的接头形式

拱座

无支架施工

拱肋施工稳定措施

钢管混凝土拱桥

钢管混凝土材料的制作与施工要求

钢管混凝土拱桥的施工技术

斜拉桥施工

索塔施工

钢筋混凝土索塔

拉索锚固段施工

斜拉桥索鞍施工

主梁施工

预应力混凝土梁施工

悬臂浇筑法

悬臂拼接法

钢箱梁施工

施工工艺

制作

临时固结措施

安装以及定位

连接

斜拉索施工

平行钢丝拉索的制作

平行刚拉索的制作

拉索的吊装，运输和进索的方法

拉索在桥面上的移动

拉索的挂设

拉索的张拉与索力的调整

钢绞线拉索的施工

平行钢绞线拉索与平行钢丝拉索的比较

拉索的制作

拉索的运输，安装

拉索的防护性能

拉索的张挂

拉索的受力性能

拉索的更换

拉索的造价

拉索挂设

设置牵引系统

安装梁端与塔柱段锚具

安装外套管

8.地下工程

逆作法施工技术

优缺点以及原理

缩短工程施工的总工期

坑基变形小，减小对环境的影响

简化基坑的支护结构，有经济效益

施工方案和工程设计密切有关

减少土方开挖后的基坑隆起

施工前准备

编制施工方案

选择逆作施工形式

施工孔洞的布置

中间支撑柱施工

降低地下水

地下室土方开挖

地下室结构施工

利用土模浇筑梁

利用支模的方式浇筑梁板

盾构法施工

施工大致过程

建造竖井

把盾构主机和配件分批吊入始发竖井中

盾构从始发竖井的墙壁上开孔处出发

盾构掘进到达预定终点的竖井时进入该井

盾构机械类型以及构造

盾构机械分类及适用性

按掘削面挡土形式

开放式

部分开放式

封闭式

按加压稳定

压气式

水泥加压式

削土加压式

加水式

泥浆式

加泥式

基本构造

泥水加压盾构

土压平衡盾构

复合式盾构

盾构尺寸和千斤顶推力的确定

盾构外径D

D=D0+2(X+T)

盾构长度L

Lm=Lh+Lg+Ly

盾构灵敏度Lm/D

盾构千斤顶推力的确定

盾构选型

原则

选用与工程地质匹配的盾构机型，确保施工绝对安全

辅以合理的辅助工法

盾构的性能应满足工程推进的施工长度和线性要求

选定的盾构机的掘进能力可以与后续设备，始发基地等施工设备匹配

选择对周围环境影响小的机型

盾构施工的准备工作

盾构竖井的修建

盾构拼装的检查

外观检查

主要尺寸检查

液压设备检查

无负荷运转实验检查

电气绝缘性能检查

焊接检查

盾构施工附属设备的准备

洞内设备

排水设备

装渣设备

运输设备

背后压浆设备

通风设备

电气设备

工作平台设备

洞外设备

低压空气设备

高压空气设备

土渣运输设备

电力设备

通信联络设备

盾构的开挖和推进

盾构的开挖

敞胸式开挖

挤压式开挖

密闭切削式开挖

网格式开挖

盾构推进和纠编

正确调整盾构千斤顶的工作组合

调整开挖面阻力

控制盾构自转

地下工程顶管法

分类和特点

基本设备构成

顶进设备

工具管

中继环

工程管

吸泥设备

顶力计算

顶管施工的基本原理

完整顶管施工

工作坑和接收坑

洞口止水圈

掘进机

主顶装置

顶铁

基坑导轨

后座墙

推进用管及接口

输土装置

地面起吊设备

测量装置

注浆装置

中继站

辅助施工

供电及照明

通风与换气

顶管法施工技术

顶管工作坑的开挖

穿墙管及穿墙技术

顶进与纠编技术

局部气压与冲泥技术

工程实例

管线布置

顶力计算

管道设计

结构分析

预制管道

管径

后座设计

工作坑设计

开挖，顶进与偏差控制

开挖

顶进

偏差控制

接头与灌输

接头

灌浆
