建筑消防设施思维导图

U667192038

2024-05-21

浏览量: 74

建筑消防

消防设施

消火栓系统

室外消火栓系统，设计参数，消防给水系统等内容讲解

树图思维导图提供《建筑消防设施》在线思维导图免费制作，点击“编辑”按钮，可对《建筑消防设施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d959ad64aa19737397e974e3df00ce11

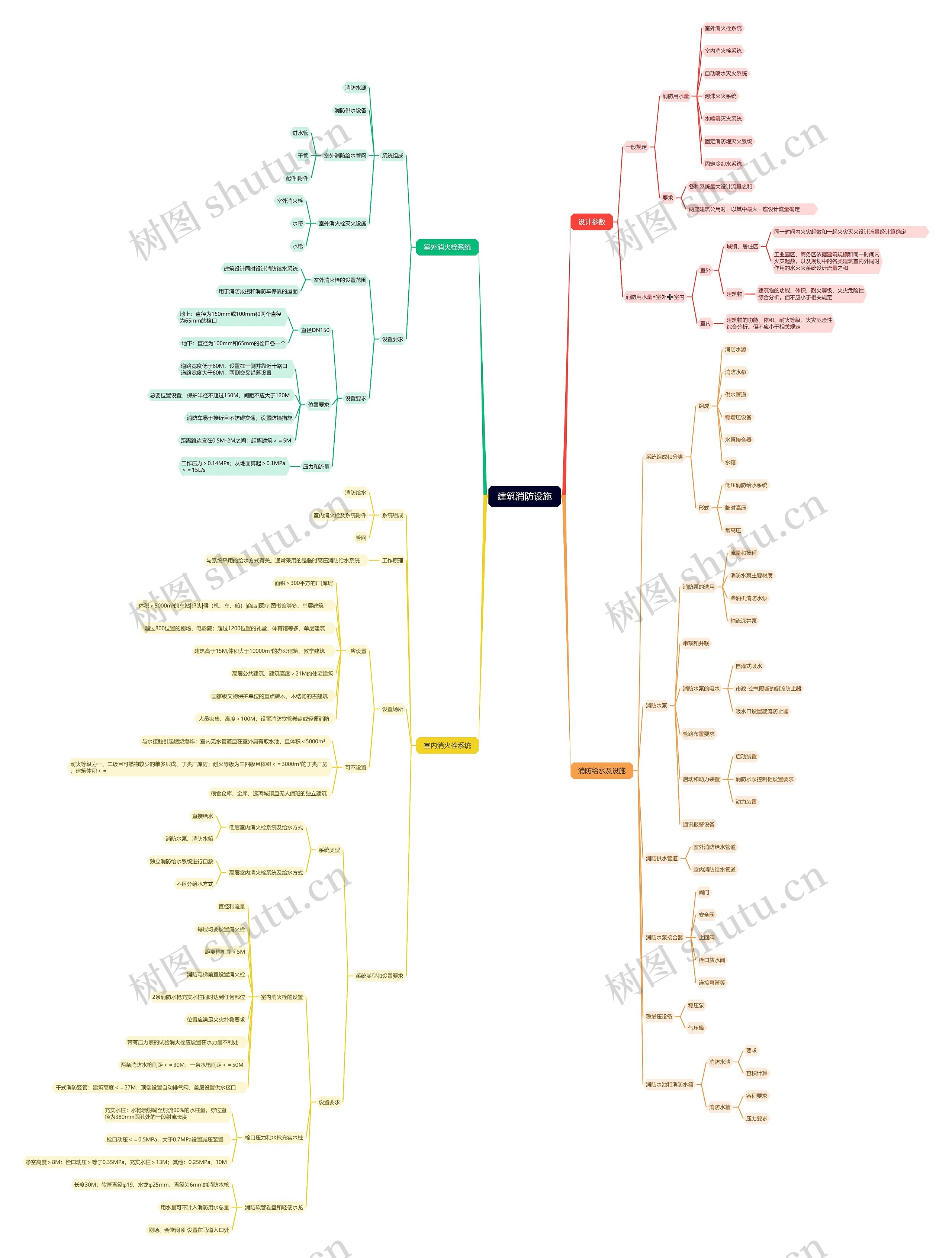

思维导图大纲

室外消火栓系统

系统组成

消防水源

消防供水设备

室外消防给水管网

进水管

干管

配件|附件

室外消火栓灭火设施

室外消火栓

水带

水枪

设置要求

室外消火栓的设置范围

建筑设计同时设计消防给水系统

用于消防救援和消防车停靠的屋面

设置要求

直径DN150

地上：直径为150mm或100mm和两个直径为65mm的栓口

地下：直径为100mm和65mm的栓口各一个

位置要求

道路宽度低于60M，设置在一侧并靠近十路口道路宽度大于60M，两侧交叉错落设置

总要位置设置，保护半径不超过150M，间距不应大于120M

消防车易于接近且不妨碍交通；设置防撞措施

距离路边宜在0.5M-2M之间；距离建筑＞＝5M

压力和流量

工作压力＞0.14MPa；从地面算起＞0.1MPa ＞＝15L/s

室内消火栓系统

系统组成

消防给水

室内消火栓及系统附件

管网

工作原理

与系统采用的给水方式有关。通常采用的是临时高压消防给水系统

设置场所

应设置

面积＞300平方的厂|库房

体积＞5000m³的车站|码头|候（机、车、船）|商店|医疗|图书馆等多、单层建筑

超过800位置的剧场、电影院；超过1200位置的礼堂、体育馆等多、单层建筑

建筑高于15M,体积大于10000m³的办公建筑、教学建筑

高层公共建筑、建筑高度＞21M的住宅建筑

国家级文物保护单位的重点砖木、木结构的古建筑

人员密集、高度＞100M；设置消防软管卷盘或轻便消防

可不设置

与水接触引起燃烧爆炸；室内无水管道且在室外具有取水池、且体积＜5000m³

耐火等级为一、二级且可燃物较少的单多层戊、丁类厂库房；耐火等级为三四级且体积＜＝3000m³的丁类厂房；建筑体积＜＝

粮食仓库、金库、远离城镇且无人值班的独立建筑

系统类型和设置要求

系统类型

低层室内消火栓系统及给水方式

直接给水

消防水泵、消防水箱

高层室内消火栓系统及给水方式

独立消防给水系统进行自救

不区分给水方式

设置要求

室内消火栓的设置

直径和流量

每层均要设置消火栓

距离停机坪＞5M

消防电梯前室设置消火栓

2条消防水枪充实水柱同时达到任何部位

位置应满足火灾扑救要求

带有压力表的试验消火栓应设置在水力最不利处

两条消防水枪间距＜＝30M；一条水枪间距＜＝50M

干式消防竖管：建筑高度＜＝27M；顶端设置自动排气阀；首层设置供水接口

栓口压力和水枪充实水柱

充实水柱：水枪喷射嘴至射流90%的水柱量，穿过直径为380mm圆孔处的一段射流长度

栓口动压＜＝0.5MPa，大于0.7MPa设置减压装置

净空高度＞8M：栓口动压＞等于0.35MPa，充实水柱＞13M；其他：0.25MPa、10M

消防软管卷盘和轻便水龙

长度30M；软管直径φ19、水龙φ25mm。直径为6mm的消防水枪

用水量可不计入消防用水总量

剧场、会堂闷顶设置在马道入口处

设计参数

一般规定

消防用水量

室外消火栓系统

室内消火栓系统

自动喷水灭火系统

泡沫灭火系统

水喷雾灭火系统

固定消防炮灭火系统

固定冷却水系统

要求

各种系统最大设计流量之和

两座建筑公用时，以其中最大一座设计流量确定

消防用水量=室外➕室内

室外

城镇、居住区

同一时间内火灾起数和一起火灾灭火设计流量经计算确定

工业园区、商务区依据建筑规模和同一时间内火灾起数，以及规划中的各类建筑室内外同时作用的水灭火系统设计流量之和

建筑物

建筑物的功能、体积、耐火等级、火灾危险性综合分析。但不应小于相关规定

室内

建筑物的功能、体积、耐火等级、火灾危险性综合分析。但不应小于相关规定

消防给水及设施

系统组成和分类

组成

消防水源

消防水泵

供水管道

稳增压设备

水泵接合器

水箱

形式

低压消防给水系统

临时高压

常高压

消防水泵

消防泵的选用

流量和扬程

消防水泵主要材质

柴油机消防水泵

轴流深井泵

串联和并联

消防水泵的吸水

自灌式吸水

市政-空气隔断的倒流防止器

吸水口设置旋流防止器

管路布置要求

启动和动力装置

启动装置

消防水泵控制柜设置要求

动力装置

通讯报警设备

消防供水管道

室外消防给水管道

室内消防给水管道

消防水泵接合器

阀门

安全阀

止回阀

栓口放水阀

连接弯管等

稳增压设备

稳压泵

气压罐

消防水池和消防水箱

消防水池

要求

容积计算

消防水箱

容积要求

压力要求
