隔离开关，电源，断路器等元器件内容讲解

树图思维导图提供《电源电子元器件内容讲解》在线思维导图免费制作，点击“编辑”按钮，可对《电源电子元器件内容讲解》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：03c8dbfb92ad9943fc524c85e746e6cf

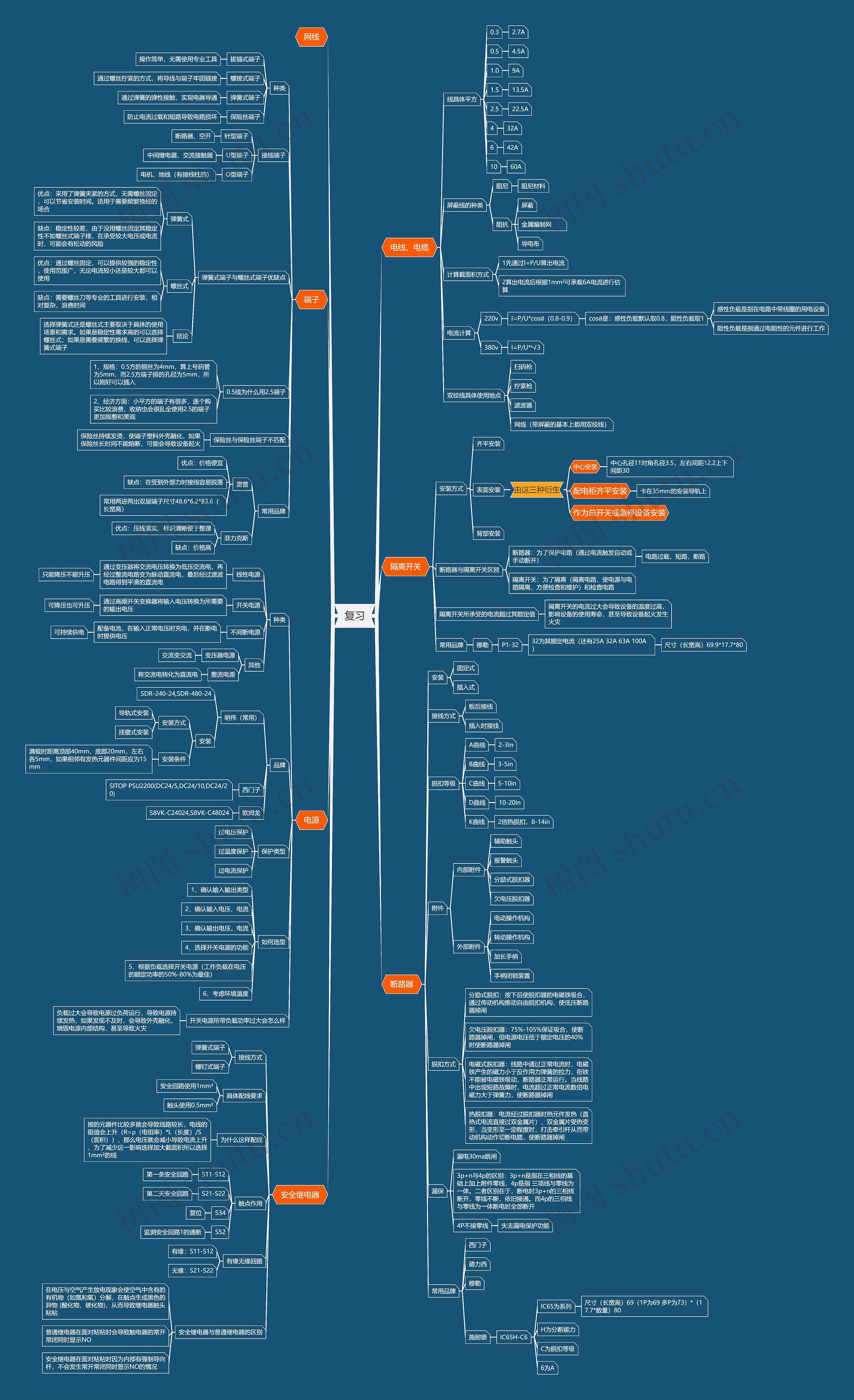

思维导图大纲

电线，电缆

线具体平方

0.3

2.7A

0.5

4.5A

1.0

1.5

13.5A

2.5

22.5A

32A

42A

60A

屏蔽线的种类

阻尼

阻尼材料

阻抗

屏蔽

金属编制网

导电布

计算截面积方式

1先通过I=P/U算出电流

2算出电流后根据1mm²可承载6A电流进行估算

电流计算

220v

I=P/U*cos∅（0.8-0.9）

cos∅是：感性负载默认取0.8，阻性负载取1

感性负载是指在电路中带线圈的用电设备

阻性负载是指通过电阻性的元件进行工作

380v

I=P/U*⁹√3

双绞线具体使用地点

扫码枪

拧紧枪

滤波器

网线（带屏蔽的基本上都用双绞线）

网线

隔离开关

安装方式

齐平安装

表面安装

由这三种衍生

中心安装

中心孔径11对角孔径3.5，左右间距12.2上下间距30

配电柜齐平安装

卡在35mm的安装导轨上

作为总开关或急停设备安装

背部安装

断路器与隔离开关区别

断路器：为了保护电路（通过电流触发自动或手动断开）

电路过载，短路，断路

隔离开关：为了隔离（隔离电路，使电源与电路隔离，方便检查和维护）和检查电路

隔离开关所承受的电流超过其额定值

隔离开关的电流过大会导致设备的温度过高，影响设备的使用寿命，甚至导致设备起火发生火灾

常用品牌

穆勒

P1-32

32为其额定电流（还有25A 32A 63A 100A）

尺寸（长宽高）69.9*17.7*80

断路器

安装

固定式

插入式

接线方式

板后接线

插入时接线

脱扣等级

A曲线

2-3In

B曲线

3-5in

C曲线

5-10in

D曲线

10-20in

K曲线

2倍热脱扣，8-14in

附件

内部附件

辅助触头

报警触头

分励式脱扣器

欠电压脱扣器

外部附件

电动操作机构

转动操作机构

加长手柄

手柄闭锁装置

脱扣方式

分励式脱扣：按下后使脱扣器的电磁铁吸合，通过传动机构推动自由脱扣机构，使低压断路器掉闸

欠电压脱扣器：75%-105%保证吸合，使断路器掉闸，但电源电压低于额定电压的40%时使断路器掉闸

电磁式脱扣器：线路中通过正常电流时，电磁铁产生的磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。当线路中出现短路故障时，电流超过正常电流数倍电磁力大于弹簧力，使断路器掉闸

热脱扣器：电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路，使断路器掉闸

漏保

漏电30ma跳闸

3p+n与4p的区别：3p+n是指在三相线的基础上加上附件零线，4p是指三项线与零线为一体。二者区别在于，断电时3p+n的三相线断开，零线不断，依旧接通。而4p的三相线与零线为一体断电时全部断开

4P不接零线

失去漏电保护功能

常用品牌

西门子

德力西

穆勒

施耐德

IC65H-C6

IC65为系列

尺寸（长宽高）69（1P为69 多P为73）*（17.7*数量）80

H为分断能力

C为脱扣等级

6为A

端子

种类

拔插式端子

操作简单，无需使用专业工具

螺接式端子

通过螺丝拧紧的方式，将导线与端子牢固链接

弹簧式端子

通过弹簧的弹性接触，实现电器导通

保险丝端子

防止电流过载和短路导致电路损坏

接线端子

针型端子

断路器、空开

U型端子

中间继电器、交流接触器

O型端子

电机、地线（有接线柱的）

弹簧式端子与螺丝式端子优缺点

弹簧式

优点：采用了弹簧夹紧的方式，无需螺丝固定，可以节省安装时间。适用于需要频繁换线的场合

缺点：稳定性较差，由于没用螺丝固定其稳定性不如螺丝式端子排，在承受较大电压或电流时，可能会有松动的风险

螺丝式

优点：通过螺丝固定，可以提供较强的稳定性，使用范围广，无论电流较小还是较大都可以使用

缺点：需要螺丝刀等专业的工具进行安装，相对复杂，浪费时间

结论

选择弹簧式还是螺丝式主要取决于具体的使用场景和需求。如果是稳定性需求高的可以选择螺丝式；如果是需要频繁的换线，可以选择弹簧式端子

0.5线为什么用2.5端子

1、规格：0.5方的铜丝为4mm，算上号码管为5mm，而2.5方端子排的孔径为5mm，所以刚好可以插入

2、经济方面：小平方的端子有很多，逐个购买比较浪费，收纳也会很乱全使用2.5的端子更加规整和美观

保险丝与保险丝端子不匹配

保险丝持续发烫，使端子塑料外壳融化，如果保险丝长时间不能熔断，可能会导致设备起火

常用品牌

雷普

优点：价格便宜

缺点：在受到外部力时接线容易脱落

常用两进两出双层端子尺寸48.6*6.2*83.6（长宽高）

菲力克斯

优点：压线紧实，标识清晰便于整理

缺点：价格高

电源

种类

线性电源

通过变压器将交流电压转换为低压交流电，再经过整流电路变为脉动直流电，最后经过滤波电路得到平滑的直流电

只能降压不能升压

开关电源

通过高频开关变换器将输入电压转换为所需要的输出电压

可降压也可升压

不间断电源

配备电池，在输入正常电压时充电，并在断电时提供电压

可持续供电

其他

变压器电源

交流变交流

整流电源

将交流电转化为直流电

品牌

明伟（常用）

SDR-240-24,SDR-480-24

安装

安装方式

导轨式安装

挂壁式安装

安装条件

满载时距离顶部40mm，底部20mm，左右各5mm，如果相邻有发热元器件间距应为15mm

西门子

SITOP PSU2200(DC24/5,DC24/10,DC24/20)

欧姆龙

S8VK-C24024,S8VK-C48024

保护类型

过电压保护

过温度保护

过电流保护

如何选型

1、确认输入输出类型

2、确认输入电压，电流

3、确认输出电压，电流

4、选择开关电源的功能

5、根据负载选择开关电源（工作负载在电压的额定功率的50%-80%为最佳）

6、考虑环境温度

开关电源所带负载功率过大会怎么样

负载过大会导致电源过负荷运行，导致电源持续发热，如果发现不及时，会导致外壳融化，烧毁电源内部结构，甚至导致火灾

安全继电器

接线方式

弹簧式端子

螺钉式端子

具体配线要求

安全回路使用1mm²

触头使用0.5mm²

为什么这样配线

接的元器件比较多就会导致线路较长，电线的阻值会上升（R=ρ（电组率）*L（长度）/S（面积）），那么电压就会减小导致电流上升，为了减少这一影响选择加大截面积所以选择1mm²的线

触点作用

S11-S12

第一条安全回路

S21-S22

第二天安全回路

S34

复位

S52

监测安全回路1的通断

有缘无缘回路

有缘：S11-S12

无缘：S21-S22

安全继电器与普通继电器的区别

在电压与空气产生放电现象会使空气中含有的有机物（如氮和氧）分解，在触点生成黑色的异物 (酸化物、碳化物)，从而导致继电器触头粘粘

普通继电器在面对粘粘时会导致触电器的常开常闭同时显示NO

安全继电器在面对粘粘时因为内部有强制导向杆，不会发生常开常闭同时显示NO的情况
