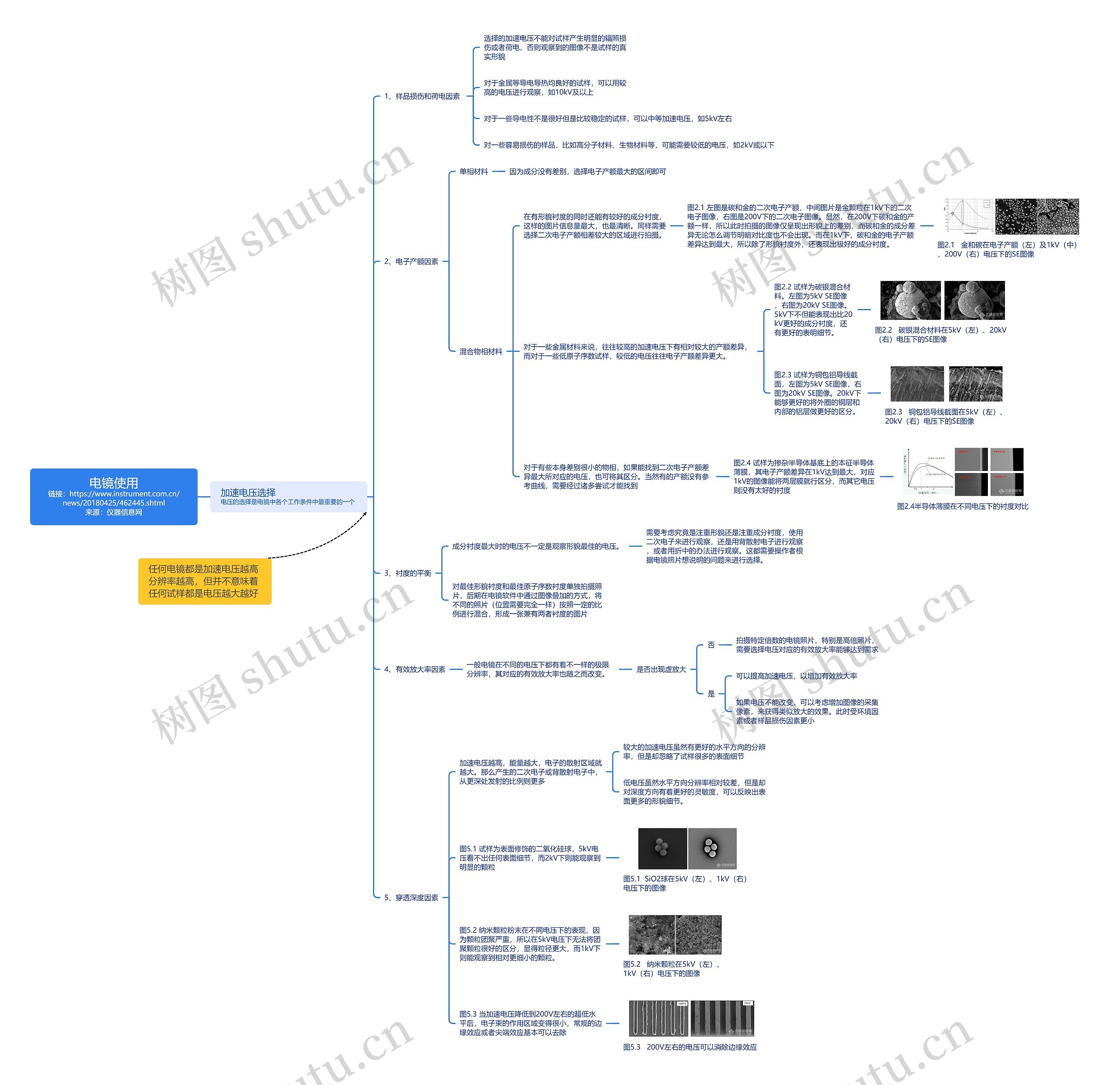

加速电压越高,能量越大,电子的散射区域就越大。那么产生的二次电子或背散射电子中,从更深处发射的比例则更多
较大的加速电压虽然有更好的水平方向的分辨率,但是却忽略了试样很多的表面细节
低电压虽然水平方向分辨率相对较差,但是却对深度方向有着更好的灵敏度,可以反映出表面更多的形貌细节。
图5.1 试样为表面修饰的二氧化硅球,5kV电压看不出任何表面细节,而2kV下则能观察到明显的颗粒
图5.1 SiO2球在5kV(左)、1kV(右)电压下的图像
图5.2 纳米颗粒粉末在不同电压下的表现,因为颗粒团聚严重,所以在5kV电压下无法将团聚颗粒很好的区分,显得粒径更大,而1kV下则能观察到相对更细小的颗粒。
图5.2 纳米颗粒在5kV(左)、1kV(右)电压下的图像
图5.3 当加速电压降低到200V左右的超低水平后,电子束的作用区域变得很小,常规的边缘效应或者尖端效应基本可以去除
