基于Revit平台的隔震支座快速建模模块开发与应用思维导图

U750606397

2024-03-05

浏览量: 89

建模模块

开发应用

快速建模

研究内容，研究过程，研究成果详细内容讲解

树图思维导图提供《基于Revit平台的隔震支座快速建模模块开发与应用》在线思维导图免费制作，点击“编辑”按钮，可对《基于Revit平台的隔震支座快速建模模块开发与应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：1ee5acf5ed8b04bd54cb294b380ddf89

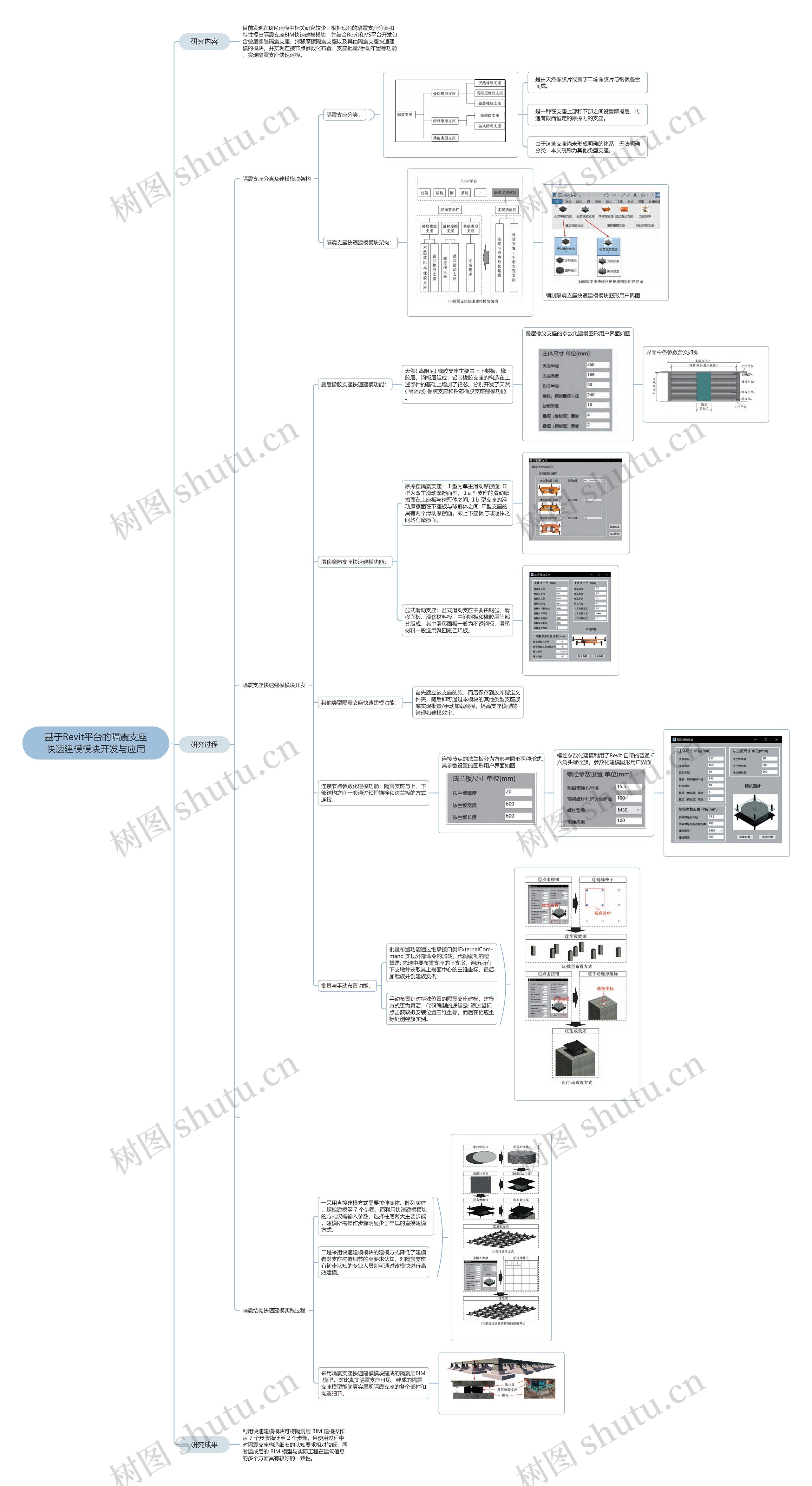

思维导图大纲

研究内容

目前发现在BIM建模中相关研究较少，根据现有的隔震支座分类和特性提出隔震支座BIM快速建模模块，并结合Revit和VS平台开发包含叠层橡胶隔震支座、滑移摩擦隔震支座以及其他隔震支座快速建模的模块，并实现连接节点参数化布置、支座批量/手动布置等功能，实现隔震支座快速建模。

研究过程

隔震支座分类及建模模块架构

隔震支座分类：

隔震支座快速建模模块架构：

编制隔震支座快速建模模块图形用户界面

隔震支座快速建模模块开发

叠层橡胶支座快速建模功能：

天然( 高阻尼) 橡胶支座主要由上下封板、橡胶层、钢板层组成，铅芯橡胶支座的构造在上述部件的基础上增加了铅芯。分别开发了天然( 高阻尼) 橡胶支座和铅芯橡胶支座建模功能。

叠层橡胶支座的参数化建模图形用户界面如图

界面中各参数含义如图

滑移摩擦支座快速建模功能：

摩擦摆隔震支座：Ⅰ型为单主滑动摩擦面; Ⅱ型为双主滑动摩擦面型。Ⅰa 型支座的滑动摩擦面在上座板与球冠体之间; Ⅰb 型支座的滑动摩擦面在下座板与球冠体之间; Ⅱ型支座的具有两个滑动摩擦面，即上下座板与球冠体之间均有摩擦面。

盆式滑动支座：盆式滑动支座主要由钢盆、滑移面板、滑移材料板、中间钢板和橡胶层等部分组成，其中滑移面板一般为不锈钢板，滑移材料一般选用聚四氟乙烯板。

其他类型隔震支座快速建模功能：

首先建立该支座的族，而后保存到族库指定文件夹，随后即可通过本模块的其他类型支座族库实现批量/手动加载建模，提高支座模型的管理和建模效率。

连接节点参数化建模功能：隔震支座与上、下部结构之间一般通过预埋锚栓和法兰板的方式连接。

连接节点的法兰板分为方形与圆形两种形式，其参数设置的图形用户界面如图

螺栓参数化建模利用了Revit 自带的普通 C级六角头螺栓族，参数化建模图形用户界面

批量与手动布置功能：

批量布置功能通过继承接口类IExternalCom-mand 实现外部命令的加载，代码编制的逻辑是: 先选中要布置支座的下支墩，遍历所有下支墩并获取其上表面中心的三维坐标，最后加载族并创建族实例;

手动布置针对特殊位置的隔震支座建模，建模方式更为灵活，代码编制的逻辑是: 通过鼠标点击获取拟安装位置三维坐标，而后在相应坐标处创建族实例。

隔震结构快速建模实践过程

一采用直接建模方式需要拉伸实体、阵列实体、螺栓建模等 7 个步骤，而利用快速建模模块的方式仅需输入参数、选择柱底两大主要步骤，建模所需操作步骤明显少于常规的直接建模方式.

二是采用快速建模模块的建模方式降低了建模者对支座构造细节的高要求认知，对隔震支座有初步认知的专业人员即可通过该模块进行高效建模。

采用隔震支座快速建模模块建成的隔震层BIM 模型，对比真实隔震支座可见，建成的隔震支座模型能够真实展现隔震支座的各个部件和构造细节。

研究成果

利用快速建模模块可将隔震层 BIM 建模操作从 7 个步骤降低至 2 个步骤，且使用过程中对隔震支座构造细节的认知要求相对较低，同时建成后的 BIM 模型与实际工程在建筑信息的多个方面具有较好的一致性。

思维导图模板大纲

是由天然橡胶片或氯丁二烯橡胶片与钢板叠合而成。

是一种在支座上部和下部之间设置摩擦层，传递有限而恒定的摩擦力的支座。

由于这些支座尚未形成明确的体系，无法明确分类，本文统称为其他类型支座。
