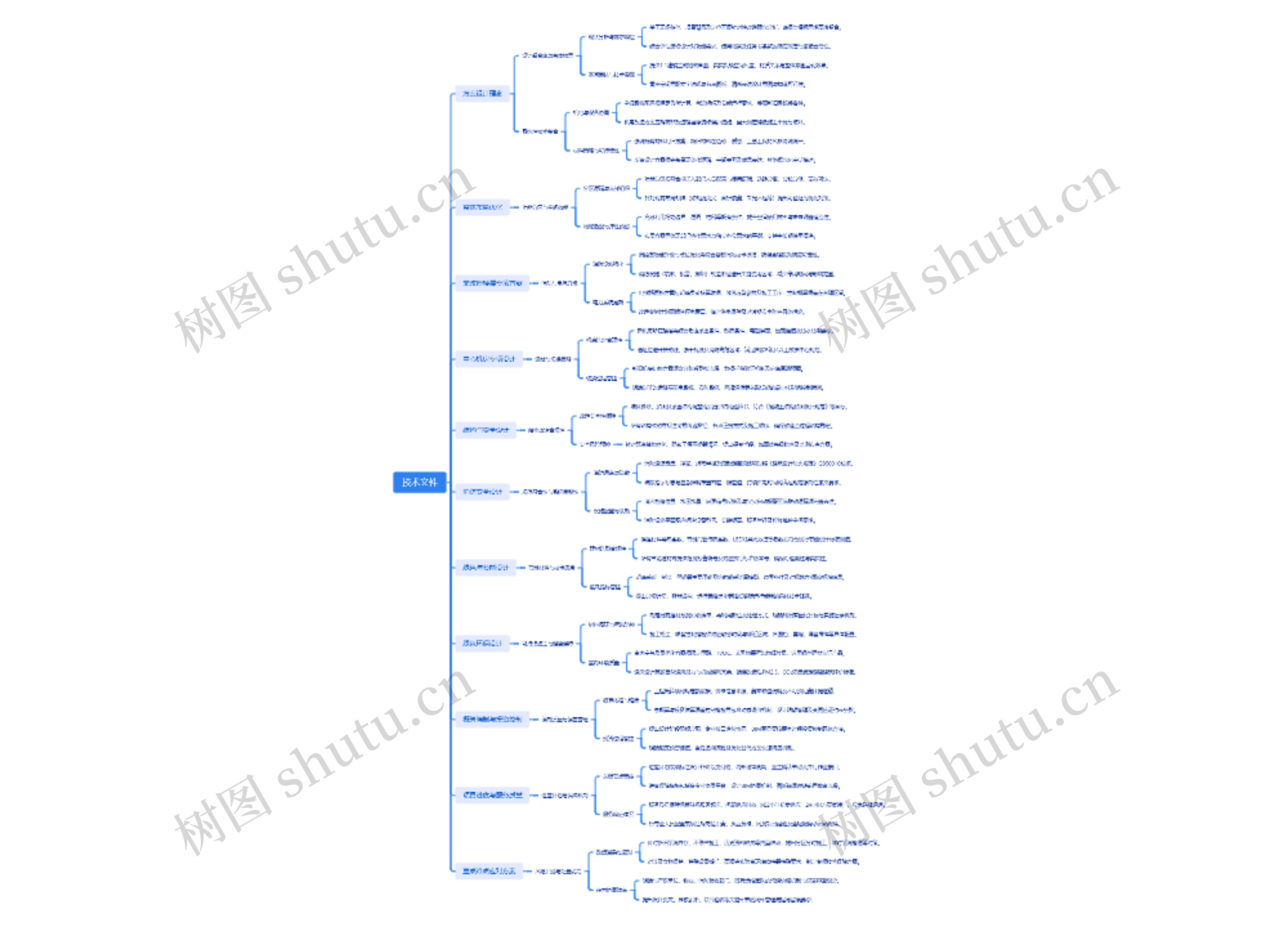

技术文件思维导图

鲁敏熹

2026-04-13

浏览量: 113

方案设计

设计理念

整体优化

方案设计理念相关内容讲解

树图思维导图提供《技术文件》在线思维导图免费制作，点击“编辑”按钮，可对《技术文件》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f71e3939627282988c154825f0bb6475

思维导图大纲

方案设计理念

设计契合度与总体构思

现状分析与需求响应

基于现场条件、项目背景及定位开展针对性改造理念分析，确保与招标需求高度契合。

综合评估装修设计对功能需求、使用场景及任务书条款的响应深度与逻辑合理性。

空间表达与技术实现

提供1:1建模生成的效果图，真实反映空间尺度、材质关系与整体氛围呈现效果。

重点空间需配文字说明与节点图纸，清晰表达设计意图与构造可行性。

系统性技术整合

机电与设备协同

空调系统配置须满足负荷计算、气流组织及节能运行要求，兼顾新旧系统兼容性。

机电改造方案应明确非改造楼层原装修保护措施，最大限度降低施工干扰与破坏。

材料策略与可持续性

强调既有材料利旧方案，新旧材料在色彩、质感、工艺上保持风格协调统一。

所有设计方案须完整呈现创作逻辑、空间关系及成果表达，杜绝概念化空泛描述。

整体布局优化

功能分区与空间效能

分区逻辑与流线组织

功能分区须符合拟迁入部门人员配置与使用逻辑，动静分离、公私分明、高效可达。

针对现有布局缺陷（如动线交叉、面积浪费、采光不足等）提出可验证的优化对策。

场地适配与弹性预留

充分利用场地边界、层高、柱网等既有条件，提升空间使用效率与未来调整适应性。

布局方案需体现部门协作需求与独立办公需求的平衡，支持中长期使用演进。

非改造楼层专项方案

消防与电气升级

消防设施强化

消控室功能升级与点位优化需符合最新消防技术标准，确保全楼联动响应可靠性。

消防设施（喷淋、报警、排烟）改造路径避开关键使用区域，减少停用时间与影响范围。

电力系统更新

电线路更换方案应明确负荷核算依据、线缆选型参数及施工工序，控制概算偏差在合理区间。

改造实施计划需标注停电窗口、临时供电保障及过渡期安全防护具体措施。

中心机房专项设计

选址与切换策略

机房选址合理性

新机房所在楼层需综合考虑承重条件、散热条件、电磁屏蔽、运输通道及防水防潮要求。

选址应避开振动源、强干扰源及消防高危区域，满足国家B级及以上数据中心规范。

切换过程管控

新旧机房切换方案须含分阶段割接流程、数据迁移验证机制及应急回退预案。

明确对非改造楼层弱电系统、安防系统、网络通信等关联设施的最小化影响控制措施。

结构与安全设计

结构改造合规性

改造安全性保障

墙体拆除、加固及承重结构调整均须提供结构验算书，符合《混凝土结构加固设计规范》等国标。

所有结构改动需标注荷载传递路径、节点连接方式及施工顺序，确保改造全过程结构稳定。

安全风险预控

针对既有结构老化、隐蔽工程不明等情况，提出探查手段、加固优先级排序及监测布点方案。

消防安全设计

规范符合性与系统完整性

消防通道与疏散

消防通道宽度、净高、转弯半径及疏散距离须逐项对照《建筑设计防火规范》GB50016校核。

疏散指示标志与应急照明布置密度、照度值、持续供电时间均满足规范强制性条文要求。

设施配置与联动

消火栓箱位置、水压水量、启泵信号反馈及与火灾自动报警系统联动逻辑须完整表述。

消防设施平面图应标注设备型号、安装标高、服务半径及检修维护空间要求。

绿色与节能设计

节能材料与技术应用

建材选型合规性

保温材料导热系数、节能门窗传热系数、LED灯具光效值等参数须符合现行节能设计标准限值。

所有节能建材需提供检测报告编号及对应执行标准版本号，确保可追溯性与真实性。

能耗指标管控

明确采暖、制冷、照明等主要用能系统的能耗计算模型、边界条件及对标地方/国家标准结果。

提出分项计量、智能调控、运行策略优化等降低实际运行能耗的具体技术路径。

绿色环保设计

可持续施工与健康保障

材料循环与污染防控

制定既有建材分类回收清单、再利用部位及处理方式，明确利旧率量化目标与实施记录机制。

施工扬尘、噪音控制措施须对应敏感时段与邻近区域，含围挡、雾炮、隔音屏障等具体配置。

室内环境质量

室内空气质量优化方案须限定甲醛、TVOC、苯系物等污染物释放量，选用绿色建材认证产品。

通风设计兼顾自然通风潜力与机械通风冗余，确保改造后PM2.5、CO₂浓度满足健康建筑评价标准。

概算编制与投资控制

编制质量与偏差管理

概算依据与精度

工程概算须列明定额依据、价格信息来源、费率取值说明及不可预见费计提逻辑。

总概算与投资估算偏差控制措施需包含动态调价机制、设计限额管理及变更签证约束条款。

投资过程管控

提出设计阶段限额分配、专业接口造价协同、BIM算量复核等全过程投资控制具体方法。

明确超支预警阈值、责任追溯流程及优化替代方案快速响应机制。

项目进度与服务质量

进度计划与保障机制

关键节点管控

进度计划表须标注设计各阶段交付物、内部校审周期、业主确认节点及并行作业接口。

进度保障措施包括多专业协同平台、设计BIM协同机制、图纸错漏碰缺前置排查流程。

服务响应体系

服务质量保障涵盖驻场服务频次、问题响应时效（如2小时初步响应、24小时方案反馈）、应急联络通道。

各专业人员配置表须注明岗位职责、执业资格、同类项目经验及全程服务承诺函附件。

重点难点应对方案

风险识别与处置能力

改造复杂性应对

针对新旧系统并存、不停产施工、历史资料缺失等典型难点，提出分区分时施工、临时系统搭建等对策。

对涉及文物保护、特殊设备搬迁、高精尖实验室环境维持等特殊要求，制定专项技术保障方案。

多方协同难点

明确与产权单位、物业、消防验收部门、既有运维团队的沟通协调机制与权责界面划分。

提出设计交底、样板引路、联合验收等关键环节的闭环管理流程与留痕要求。
