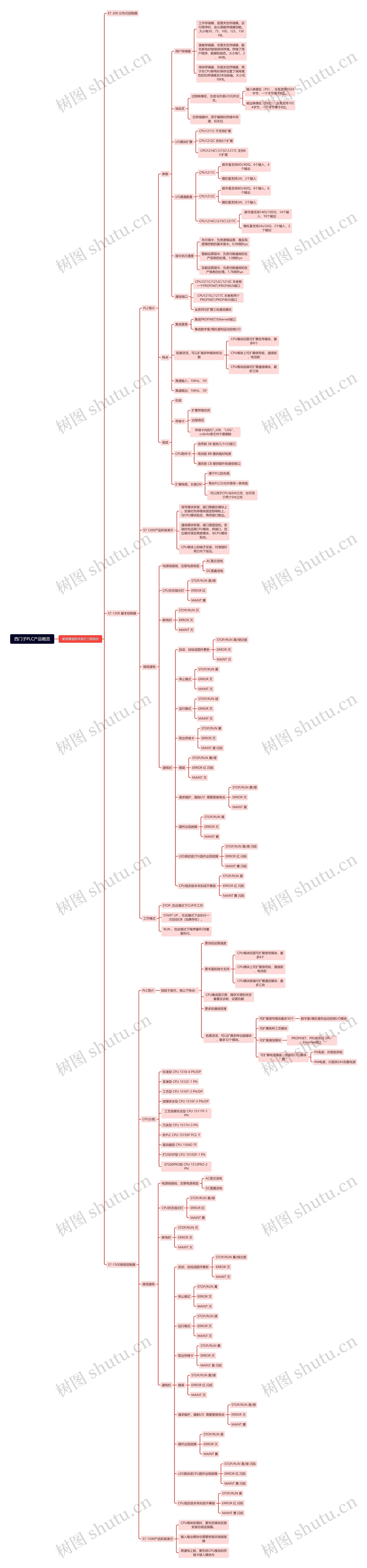

思维导图大纲

使用博途软件进行工程组态

ET-200 分布式控制器

S7-1200 基本控制器

PLC简介

参数

用户存储器

工作存储器，是易失性存储器。运行程序时，会从装载存储器加载。大小有50、75、100、125、150KB。

装载存储器，非易失性存储器，能在断电时继续保持存储。存储了用户程序、数据和组态。大小有1、2、4MB。

保持存储器，非易失性存储器，用于在CPU断电时保存设置了保持属性的位存储器及DB当前值。大小在10KB。

地址区

过程映像区，负责与外部I/O元件交互。

输入映像区（PII），全系支持1024字节，一个字节等于8位。

输出映像区（PIQ），全系支持1024字节，一个字节等于8位。

位存储器M，用于编程时存储中间值、标志位

I/O模块扩展

CPU1211C 不支持扩展

CPU1212C 支持2个扩展

CPU1214C\1215C\1217C 支持8个扩展

I/O通道数量

CPU1211C

数字量支持6DI/4DQ，6个输入、4个输出

模拟量支持2AI，2个输入

CPU1212C

数字量支持8DI/6DQ，8个输入、6个输出

模拟量支持2AI，2个输入

CPU1214C\1215C\1217C

数字量支持14DI/10DQ，14个输入、10个输出

模拟量支持2AI/2AQ，2个输入、2个输出

指令执行速度

布尔指令，负责逻辑运算，是实现逻辑控制的基本指令。0.08微秒μs

整数运算指令，负责对数值类的生产信息的处理。1.0微秒μs

实数运算指令，负责对数值类的生产信息的处理。1.78微秒μs

通信端口

CPU1211C/1212C/1214C 本身有一个PROFINET/PROFIBUS端口

CPU1215C/1217C 本身有两个PROFINET/PROFIBUS端口

全系列可扩展三块通信模块

特点

集成度高

集成PROFINET/Ethernet端口

集成数字量/模拟量和运动控制I/O

拓展灵活，可以扩展多种模块和功能

CPU模块后面可扩展信号模块，最多8个

CPU模块上可扩展信号板、通信板、电池板

CPU模块前端可扩展通信模块，最多三块

高速输入：1MHz，10⁶

高速输出：1MHz，10⁶

组成

机架

存储卡

扩展存储空间

远程调试

存储卡内的S7_JOB、"LOG"、crdinfo等文件不要删除

CPU附件卡

信号板 SB 提供几个I/O接口

电池板 BB 提供临时电源

通讯板 CB 提供额外的通信接口

扩展电缆，长度2M

便于PLC的布局

每台PLC只允许使用一条电缆

可以用于CPU与SM之间，也可用于两个SM之间

S7 1200产品拆装演示

信号模块安装，接口隐藏在模块上。安装时先将模块固定到导轨上，与CPU模块贴合，再将接口推出。

通信模块安装，接口是固定的。安装时先远离CPU模块，将接口、定位销对准后再推模块，与CPU模块贴合。

CPU模块上的端子安装，对准插针用力向下按压。

接线通电

电源线接线，注意电源类型

AC是交流电

DC是直流电

CPU状态指示灯

STOP/RUN 黄/绿

ERROR 红

MAINT 黄

断电时

STOP/RUN 灭

ERROR 灭

MAINT 灭

通电时

启动、自检或固件更新

STOP/RUN 黄/绿交替

ERROR 灭

MAINT 灭

停止模式

STOP/RUN 黄

ERROR 灭

MAINT 灭

运行模式

STOP/RUN 绿

ERROR 灭

MAINT 灭

取出存储卡

STOP/RUN 黄

ERROR 灭

MAINT 黄闪烁

错误

STOP/RUN 黄/绿

ERROR 红闪烁

MAINT 灭

请求维护，强制I/O 需要更换电池

STOP/RUN 黄/绿

ERROR 灭

MAINT 黄

硬件出现故障

STOP/RUN 黄

ERROR 灭

MAINT 黄

LED测试或CPU固件出现故障

STOP/RUN 黄/绿闪烁

ERROR 红闪烁

MAINT 黄闪烁

CPU组态版本未知或不兼容

STOP/RUN 黄

ERROR 红闪烁

MAINT 黄闪烁

工作模式

STOP ,在此模式下CUP不工作

START UP ，在此模式下会执行一次启动OB（如果存在）。

RUN ，在此模式下程序循环OB重复执行。

S7-1500高级控制器

PLC简介

相较于前代，有以下特点：

更快的运算速度

更丰富的指令支持

CPU模块后面可扩展信号模块，最多8个

CPU模块上可扩展信号板、通信板、电池板

CPU模块前端可扩展通信模块，最多三块

CPU集成显示屏，提供方便的状态查看及诊断、设置功能

更多的通信资源

拓展灵活，可以扩展多种功能模块，最多32个模块。

可扩展信号模块最多30个

数字量/模拟量和运动控制I/O模块

可扩展各种工艺模块

可扩展通信模块

PROFINET、PROFIBUS DP、Ethernet接口

可扩展电源模块，安装在CPU模块前

PS电源，向背板供电

PM电源，只提供24V负载电源

CPU分类:

标准型 CPU 1518-4 PN/DP

紧凑型 CPU 1512C-1 PN

工艺型 CPU 1516T-3 PN/DP

故障安全型 CPU 1516F-3 PN/DP

工艺故障安全型 CPU 1511TF-1 PN

冗余型 CPU 1517H-3 PN

软PLC CPU 1515SP PC2 F

驱动器型 CPU 1504D TF

ET200SP型 CPU 1510SP-1 PN

ET200PRO型 CPU 1513PRO-2 PN

接线通电

电源线接线，注意电源类型

AC是交流电

DC是直流电

CPU状态指示灯

STOP/RUN 黄/绿

ERROR 红

MAINT 黄

断电时

STOP/RUN 灭

ERROR 灭

MAINT 灭

通电时

启动、自检或固件更新

STOP/RUN 黄/绿交替

ERROR 灭

MAINT 灭

停止模式

STOP/RUN 黄

ERROR 灭

MAINT 灭

运行模式

STOP/RUN 绿

ERROR 灭

MAINT 灭

取出存储卡

STOP/RUN 黄

ERROR 灭

MAINT 黄闪烁

错误

STOP/RUN 黄/绿

ERROR 红闪烁

MAINT 灭

请求维护，强制I/O 需要更换电池

STOP/RUN 黄/绿

ERROR 灭

MAINT 黄

硬件出现故障

STOP/RUN 黄

ERROR 灭

MAINT 黄

LED测试或CPU固件出现故障

STOP/RUN 黄/绿闪烁

ERROR 红闪烁

MAINT 黄闪烁

CPU组态版本未知或不兼容

STOP/RUN 黄

ERROR 红闪烁

MAINT 黄闪烁

S7-1500产品拆装演示

CPU模块安装时，要先在模块后面安装总线连接器。

输入输出模块也需要安装总线链接器

再通电之前，要先将CPU模块的存储卡装入模块内
