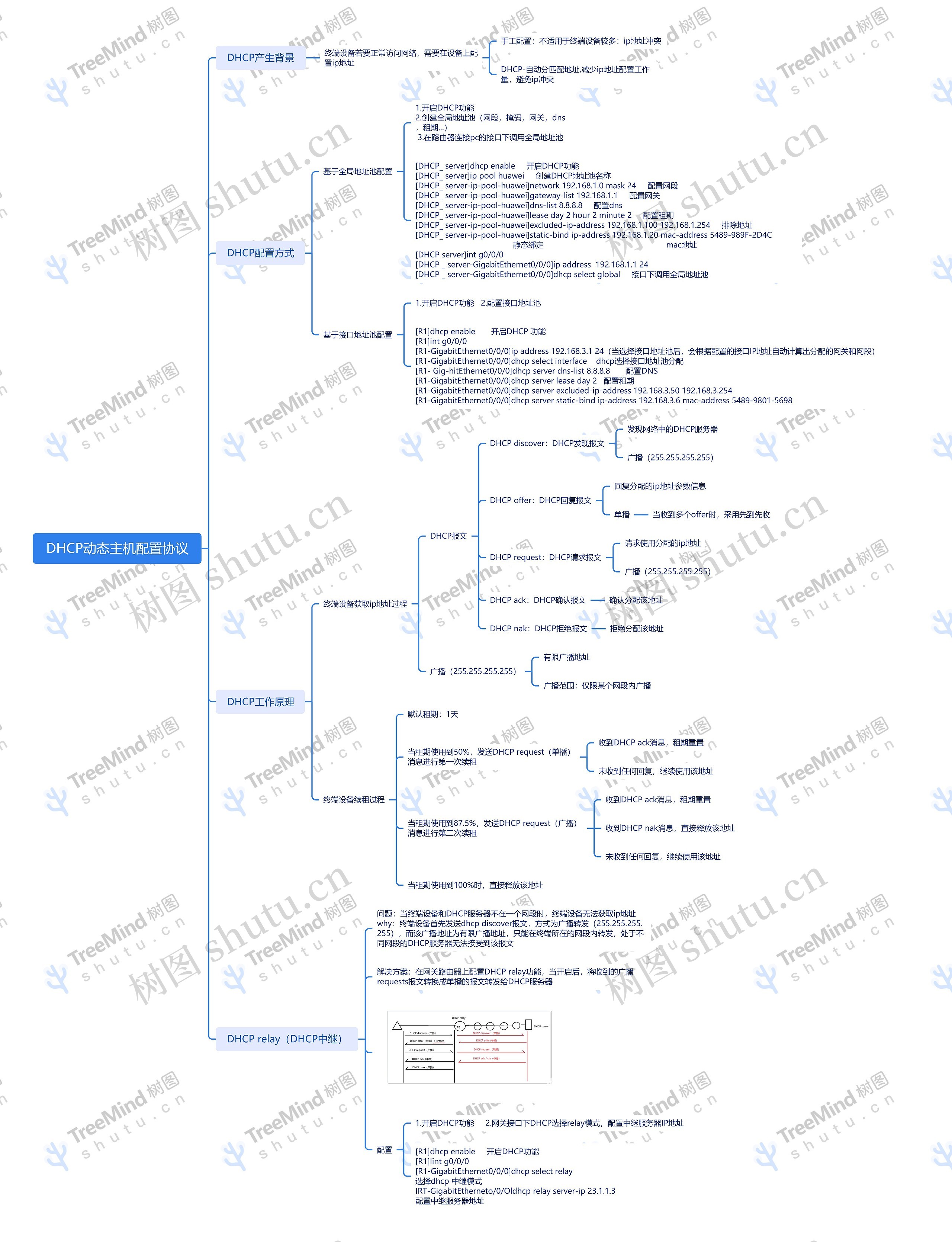

思维导图大纲

DHCP产生背景

终端设备若要正常访问网络，需要在设备上配置ip地址

手工配置：不适用于终端设备较多：ip地址冲突

DHCP-自动分匹配地址,减少ip地址配置工作量，避免ip冲突

DHCP配置方式

基于全局地址池配置

1.开启DHCP功能 2.创建全局地址池（网段，掩码，网关，dns，租期...） 3.在路由器连接pc的接口下调用全局地址池

[DHCP_ server]dhcp enable 开启DHCP功能 [DHCP_ server]ip pool huawei 创建DHCP地址池名称 [DHCP_ server-ip-pool-huawei]network 192.168.1.0 mask 24 配置网段 [DHCP_ server-ip-pool-huawei]gateway-list 192.168.1.1 配置网关 [DHCP_ server-ip-pool-huawei]dns-list 8.8.8.8 配置dns [DHCP_ server-ip-pool-huawei]lease day 2 hour 2 minute 2 配置租期 [DHCP_ server-ip-pool-huawei]excluded-ip-address 192.168.1.100 192.168.1.254 排除地址 [DHCP_ server-ip-pool-huawei]static-bind ip-address 192.168.1.20 mac-address 5489-989F-2D4C 静态绑定 mac地址 [DHCP server]int g0/0/0 [DHCP _ server-GigabitEthernet0/0/0]ip address 192.168.1.1 24 [DHCP _ server-GigabitEthernet0/0/0]dhcp select global 接口下调用全局地址池

基于接口地址池配置

1.开启DHCP功能 2.配置接口地址池

[R1]dhcp enable 开启DHCP 功能 [R1]int g0/0/0 [R1-GigabitEthernet0/0/0]ip address 192.168.3.1 24（当选择接口地址池后，会根据配置的接口IP地址自动计算出分配的网关和网段） [R1-GigabitEthernet0/0/0]dhcp select interface dhcp选择接口地址池分配 [R1- Gig-hitEthernet0/0/0]dhcp server dns-list 8.8.8.8 配置DNS [R1-GigabitEthernet0/0/0]dhcp server lease day 2 配置租期 [R1-GigabitEthernet0/0/0]dhcp server excluded-ip-address 192.168.3.50 192.168.3.254 [R1-GigabitEthernet0/0/0]dhcp server static-bind ip-address 192.168.3.6 mac-address 5489-9801-5698

DHCP工作原理

终端设备获取ip地址过程

DHCP报文

DHCP discover：DHCP发现报文

发现网络中的DHCP服务器

广播（255.255.255.255）

DHCP offer：DHCP回复报文

回复分配的ip地址参数信息

单播

当收到多个offer时，采用先到先收

DHCP request：DHCP请求报文

请求使用分配的ip地址

广播（255.255.255.255）

DHCP ack：DHCP确认报文

确认分配该地址

DHCP nak：DHCP拒绝报文

拒绝分配该地址

广播（255.255.255.255）

有限广播地址

广播范围：仅限某个网段内广播

终端设备续租过程

默认租期：1天

当租期使用到50%，发送DHCP request（单播）消息进行第一次续租

收到DHCP ack消息，租期重置

未收到任何回复，继续使用该地址

当租期使用到87.5%，发送DHCP request（广播）消息进行第二次续租

收到DHCP ack消息，租期重置

收到DHCP nak消息，直接释放该地址

未收到任何回复，继续使用该地址

当租期使用到100%时，直接释放该地址

DHCP relay（DHCP中继）

问题：当终端设备和DHCP服务器不在一个网段时，终端设备无法获取ip地址 why：终端设备首先发送dhcp discover报文，方式为广播转发（255.255.255.255），而该广播地址为有限广播地址，只能在终端所在的网段内转发，处于不同网段的DHCP服务器无法接受到该报文

解决方案：在网关路由器上配置DHCP relay功能，当开启后，将收到的广播requests报文转换成单播的报文转发给DHCP服务器

配置

1.开启DHCP功能 2.网关接口下DHCP选择relay模式，配置中继服务器IP地址

[R1]dhcp enable 开启DHCP功能 [R1]lint g0/0/0 [R1-GigabitEthernet0/0/0]dhcp select relay 选择dhcp 中继模式 IRT-GigabitEtherneto/0/Oldhcp relay server-ip 23.1.1.3 配置中继服务器地址
