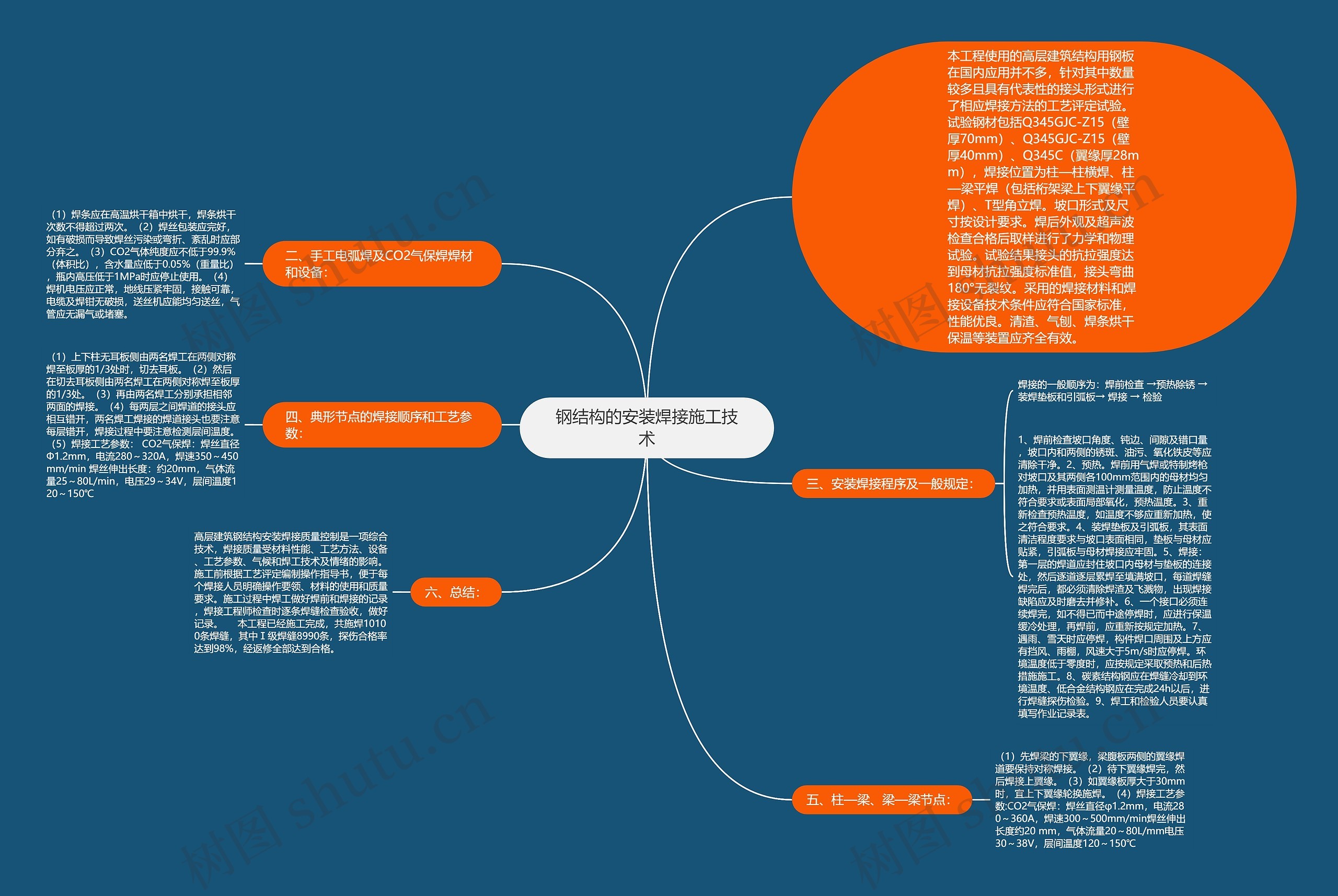

钢结构的安装焊接施工技术思维导图

蓝胖子

2023-03-06

浏览量: 3

焊接

安装

温度

工艺

检查

两侧

接头

要求

进行

低于

安全生产法

建筑安全

一、钢结构安装焊接前的准备工作：

树图思维导图提供《钢结构的安装焊接施工技术》在线思维导图免费制作，点击“编辑”按钮，可对《钢结构的安装焊接施工技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：37afe308bf1467f7b97127d8c9b7ad66

思维导图大纲

二、手工电弧焊及CO2气保焊焊材和设备：

（1）焊条应在高温烘干箱中烘干，焊条烘干次数不得超过两次。（2）焊丝包装应完好，如有破损而导致焊丝污染或弯折、紊乱时应部分弃之。（3）CO2气体纯度应不低于99.9%（体积比），含水量应低于0.05%（重量比），瓶内高压低于1MPa时应停止使用。（4）焊机电压应正常，地线压紧牢固，接触可靠，电缆及焊钳无破损，送丝机应能均匀送丝，气管应无漏气或堵塞。

三、安装焊接程序及一般规定：

焊接的一般顺序为：焊前检查 →预热除锈 → 装焊垫板和引弧板→ 焊接 → 检验

1、焊前检查坡口角度、钝边、间隙及错口量，坡口内和两侧的锈斑、油污、氧化铁皮等应清除干净。2、预热。焊前用气焊或特制烤枪对坡口及其两侧各100mm范围内的母材均匀加热，并用表面测温计测量温度，防止温度不符合要求或表面局部氧化，预热温度。3、重新检查预热温度，如温度不够应重新加热，使之符合要求。4、装焊垫板及引弧板，其表面清洁程度要求与坡口表面相同，垫板与母材应贴紧，引弧板与母材焊接应牢固。5、焊接：第一层的焊道应封住坡口内母材与垫板的连接处，然后逐道逐层累焊至填满坡口，每道焊缝焊完后，都必须清除焊渣及飞溅物，出现焊接缺陷应及时磨去并修补。6、一个接口必须连续焊完，如不得已而中途停焊时，应进行保温缓冷处理，再焊前，应重新按规定加热。7、遇雨、雪天时应停焊，构件焊口周围及上方应有挡风、雨棚，风速大于5m/s时应停焊。环境温度低于零度时，应按规定采取预热和后热措施施工。8、碳素结构钢应在焊缝冷却到环境温度、低合金结构钢应在完成24h以后，进行焊缝探伤检验。9、焊工和检验人员要认真填写作业记录表。

四、典形节点的焊接顺序和工艺参数：

（1）上下柱无耳板侧由两名焊工在两侧对称焊至板厚的1/3处时，切去耳板。（2）然后在切去耳板侧由两名焊工在两侧对称焊至板厚的1/3处。（3）再由两名焊工分别承担相邻两面的焊接。（4）每两层之间焊道的接头应相互错开，两名焊工焊接的焊道接头也要注意每层错开，焊接过程中要注意检测层间温度。（5）焊接工艺参数： CO2气保焊：焊丝直径Φ1.2mm，电流280～320A，焊速350～450mm/min 焊丝伸出长度：约20mm，气体流量25～80L/min，电压29～34V，层间温度120～150℃

五、柱—梁、梁—梁节点：

（1）先焊梁的下翼缘，梁腹板两侧的翼缘焊道要保持对称焊接。（2）待下翼缘焊完，然后焊接上翼缘。（3）如翼缘板厚大于30mm时，宜上下翼缘轮换施焊。（4）焊接工艺参数:CO2气保焊：焊丝直径φ1.2mm，电流280～360A，焊速300～500mm/min焊丝伸出长度约20 mm，气体流量20～80L/mm电压30～38V，层间温度120～150℃

六、总结：

高层建筑钢结构安装焊接质量控制是一项综合技术，焊接质量受材料性能、工艺方法、设备、工艺参数、气候和焊工技术及情绪的影响。施工前根据工艺评定编制操作指导书，便于每个焊接人员明确操作要领、材料的使用和质量要求。施工过程中焊工做好焊前和焊接的记录，焊接工程师检查时逐条焊缝检查验收，做好记录。本工程已经施工完成，共施焊10100条焊缝，其中Ⅰ级焊缝8990条，探伤合格率达到98%，经返修全部达到合格。
