气焊的工艺参数主要有接头形式和坡口形式、火焰种类、火焰能率、焊接方向、韩最倾角和焊丝直径等。

树图思维导图提供《气焊工艺》在线思维导图免费制作，点击“编辑”按钮，可对《气焊工艺》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：10e38120ba223335dee3fd22995b91f1

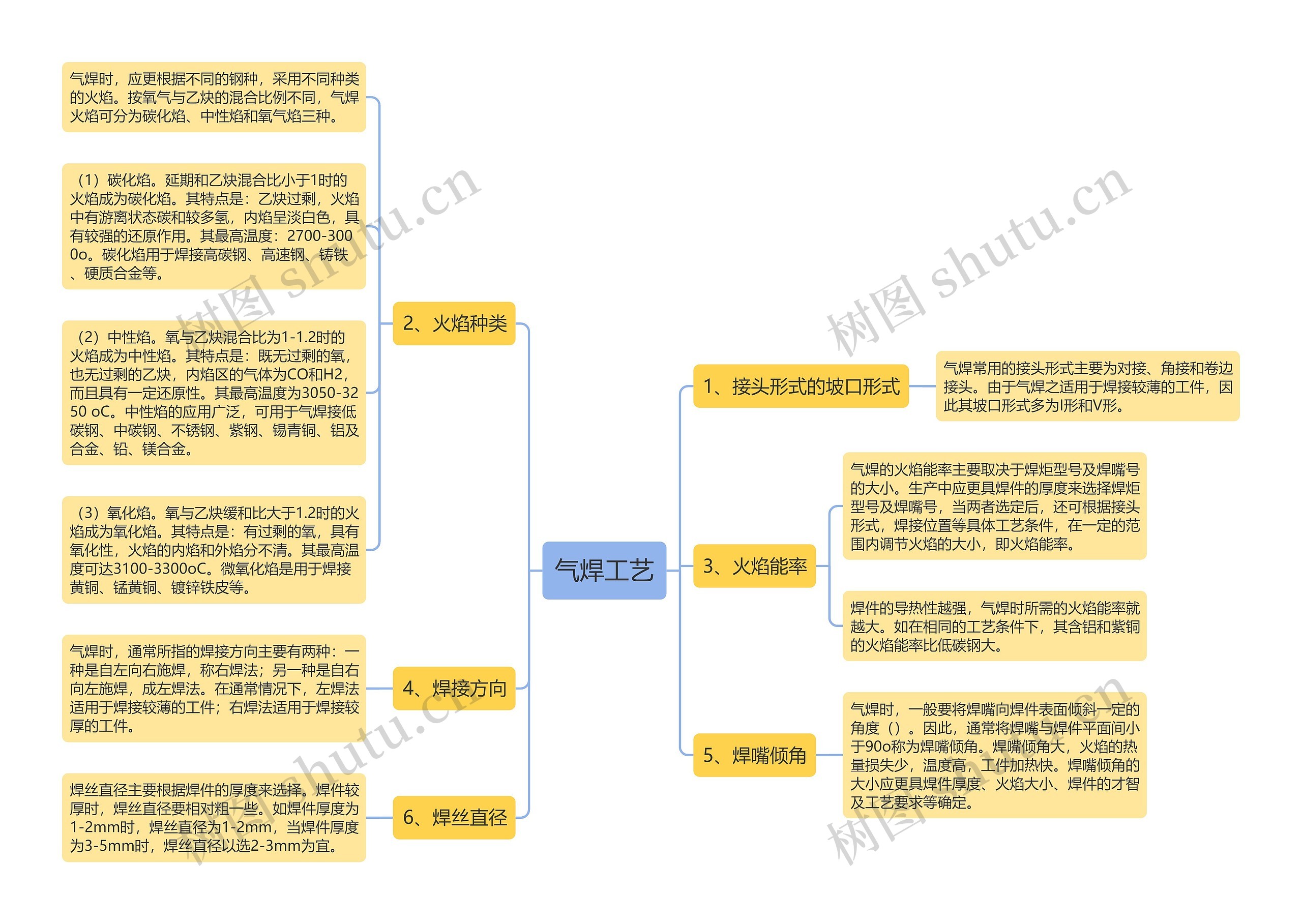

思维导图大纲

1、接头形式的坡口形式

气焊常用的接头形式主要为对接、角接和卷边接头。由于气焊之适用于焊接较薄的工件，因此其坡口形式多为I形和V形。

2、火焰种类

气焊时，应更根据不同的钢种，采用不同种类的火焰。按氧气与乙炔的混合比例不同，气焊火焰可分为碳化焰、中性焰和氧气焰三种。

（1）碳化焰。延期和乙炔混合比小于1时的火焰成为碳化焰。其特点是：乙炔过剩，火焰中有游离状态碳和较多氢，内焰呈淡白色，具有较强的还原作用。其最高温度：2700-3000o。碳化焰用于焊接高碳钢、高速钢、铸铁、硬质合金等。

（2）中性焰。氧与乙炔混合比为1-1.2时的火焰成为中性焰。其特点是：既无过剩的氧，也无过剩的乙炔，内焰区的气体为CO和H2，而且具有一定还原性。其最高温度为3050-3250 oC。中性焰的应用广泛，可用于气焊接低碳钢、中碳钢、不锈钢、紫钢、锡青铜、铝及合金、铅、镁合金。

（3）氧化焰。氧与乙炔缓和比大于1.2时的火焰成为氧化焰。其特点是：有过剩的氧，具有氧化性，火焰的内焰和外焰分不清。其最高温度可达3100-3300oC。微氧化焰是用于焊接黄铜、锰黄铜、镀锌铁皮等。

3、火焰能率

气焊的火焰能率主要取决于焊炬型号及焊嘴号的大小。生产中应更具焊件的厚度来选择焊炬型号及焊嘴号，当两者选定后，还可根据接头形式，焊接位置等具体工艺条件，在一定的范围内调节火焰的大小，即火焰能率。

焊件的导热性越强，气焊时所需的火焰能率就越大。如在相同的工艺条件下，其含铝和紫铜的火焰能率比低碳钢大。

4、焊接方向

气焊时，通常所指的焊接方向主要有两种：一种是自左向右施焊，称右焊法；另一种是自右向左施焊，成左焊法。在通常情况下，左焊法适用于焊接较薄的工件；右焊法适用于焊接较厚的工件。

5、焊嘴倾角

气焊时，一般要将焊嘴向焊件表面倾斜一定的角度（）。因此，通常将焊嘴与焊件平面间小于90o称为焊嘴倾角。焊嘴倾角大，火焰的热量损失少，温度高，工件加热快。焊嘴倾角的大小应更具焊件厚度、火焰大小、焊件的才智及工艺要求等确定。

6、焊丝直径

焊丝直径主要根据焊件的厚度来选择。焊件较厚时，焊丝直径要相对粗一些。如焊件厚度为1-2mm时，焊丝直径为1-2mm，当焊件厚度为3-5mm时，焊丝直径以选2-3mm为宜。
