近年来，随着国民经济的飞速发展，我国重型机械金属结构制造业取得了令人瞩目的成就。我国不仅是世界钢材消耗大国，也是一个世界机械制造业大国。据国际钢铁协会(IISI)统计，2004年世界钢产量首次达到10.3亿t，用钢量为9.35亿t。我国2004年钢产量为2.72亿t，约占全球钢产量的 26%，全年用钢量为3.12亿t，占全球钢产量的33%，其中1.6亿t应用于焊接结构，约占用钢量的51%左右。而欧美和原苏联焊接结构用钢占其用钢量的60%左右，日本超过70%。由此可见，我们与工业发达国家相比还有一定差距。根

树图思维导图提供《重型机械金属结构行业焊接技术现状和发展》在线思维导图免费制作，点击“编辑”按钮，可对《重型机械金属结构行业焊接技术现状和发展》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e8072714f3021cac78fe34363a1582ac

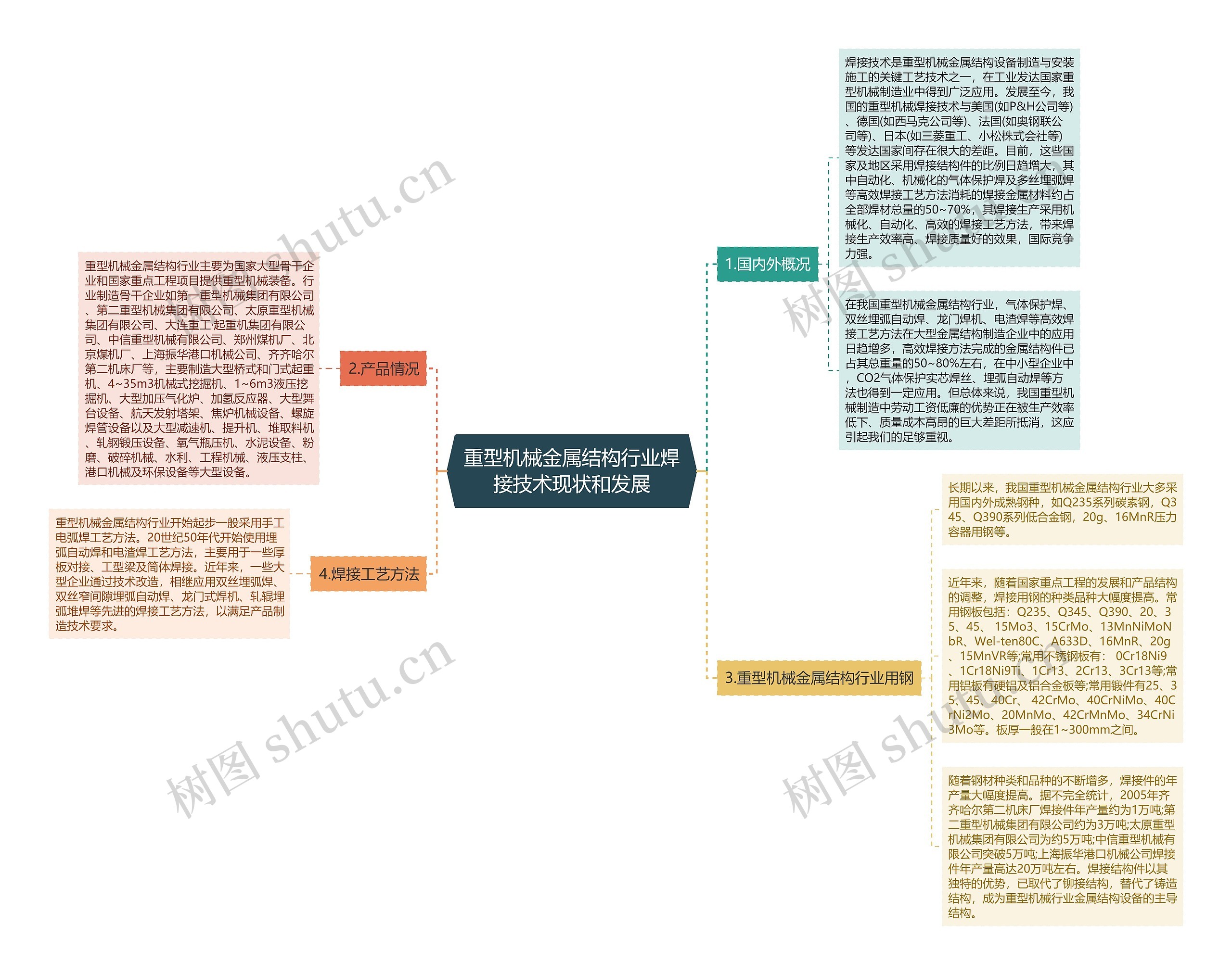

思维导图大纲

1.国内外概况

焊接技术是重型机械金属结构设备制造与安装施工的关键工艺技术之一，在工业发达国家重型机械制造业中得到广泛应用。发展至今，我国的重型机械焊接技术与美国(如P&H公司等)、德国(如西马克公司等)、法国(如奥钢联公司等)、日本(如三菱重工、小松株式会社等)等发达国家间存在很大的差距。目前，这些国家及地区采用焊接结构件的比例日趋增大，其中自动化、机械化的气体保护焊及多丝埋弧焊等高效焊接工艺方法消耗的焊接金属材料约占全部焊材总量的50~70%，其焊接生产采用机械化、自动化、高效的焊接工艺方法，带来焊接生产效率高、焊接质量好的效果，国际竞争力强。

在我国重型机械金属结构行业，气体保护焊、双丝埋弧自动焊、龙门焊机、电渣焊等高效焊接工艺方法在大型金属结构制造企业中的应用日趋增多，高效焊接方法完成的金属结构件已占其总重量的50~80%左右，在中小型企业中，CO2气体保护实芯焊丝、埋弧自动焊等方法也得到一定应用。但总体来说，我国重型机械制造中劳动工资低廉的优势正在被生产效率低下、质量成本高昂的巨大差距所抵消，这应引起我们的足够重视。

2.产品情况

重型机械金属结构行业主要为国家大型骨干企业和国家重点工程项目提供重型机械装备。行业制造骨干企业如第一重型机械集团有限公司、第二重型机械集团有限公司、太原重型机械集团有限公司、大连重工·起重机集团有限公司、中信重型机械有限公司、郑州煤机厂、北京煤机厂、上海振华港口机械公司、齐齐哈尔第二机床厂等，主要制造大型桥式和门式起重机、4~35m3机械式挖掘机、1~6m3液压挖掘机、大型加压气化炉、加氢反应器、大型舞台设备、航天发射塔架、焦炉机械设备、螺旋焊管设备以及大型减速机、提升机、堆取料机、轧钢锻压设备、氧气瓶压机、水泥设备、粉磨、破碎机械、水利、工程机械、液压支柱、港口机械及环保设备等大型设备。

3.重型机械金属结构行业用钢

长期以来，我国重型机械金属结构行业大多采用国内外成熟钢种，如Q235系列碳素钢，Q345、Q390系列低合金钢，20g、16MnR压力容器用钢等。

近年来，随着国家重点工程的发展和产品结构的调整，焊接用钢的种类品种大幅度提高。常用钢板包括：Q235、Q345、Q390、20、35、45、 15Mo3、15CrMo、13MnNiMoNbR、Wel-ten80C、A633D、16MnR、20g、15MnVR等;常用不锈钢板有： 0Cr18Ni9、1Cr18Ni9Ti、1Cr13、2Cr13、3Cr13等;常用铝板有硬铝及铝合金板等;常用锻件有25、35、45、40Cr、 42CrMo、40CrNiMo、40CrNi2Mo、20MnMo、42CrMnMo、34CrNi3Mo等。板厚一般在1~300mm之间。

随着钢材种类和品种的不断增多，焊接件的年产量大幅度提高。据不完全统计，2005年齐齐哈尔第二机床厂焊接件年产量约为1万吨;第二重型机械集团有限公司约为3万吨;太原重型机械集团有限公司为约5万吨;中信重型机械有限公司突破5万吨;上海振华港口机械公司焊接件年产量高达20万吨左右。焊接结构件以其独特的优势，已取代了铆接结构，替代了铸造结构，成为重型机械行业金属结构设备的主导结构。
