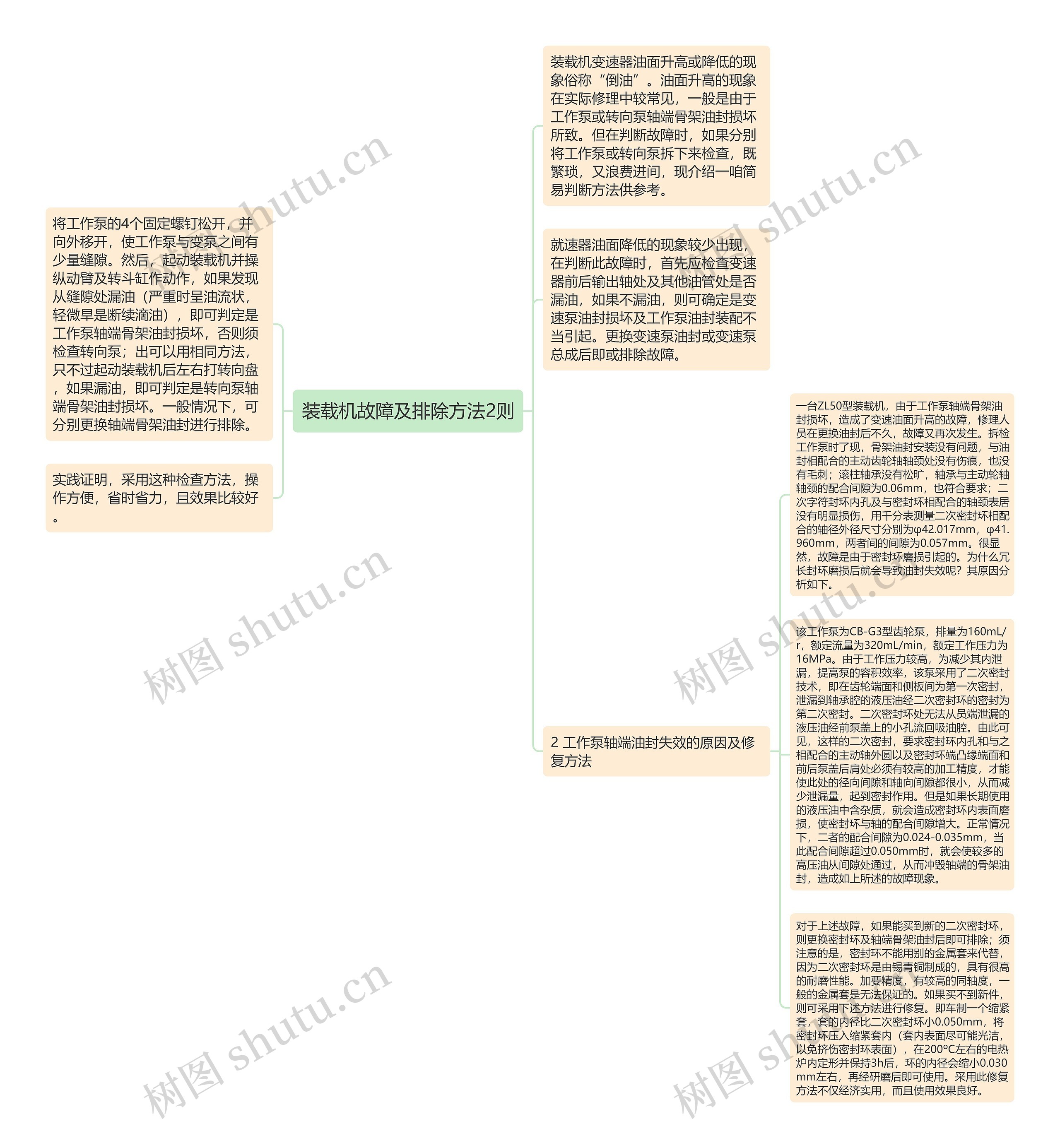

装载机故障及排除方法2则思维导图

多情又困苦

2023-03-06

浏览量: 1

方法

排除

故障

密封

工作

间隙

骨架

配合

如果

没有

安全生产法

设备安全管理

1 变速器油面升高或降低故障的判断方法

树图思维导图提供《装载机故障及排除方法2则》在线思维导图免费制作，点击“编辑”按钮，可对《装载机故障及排除方法2则》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：b47d178fb275c8af9c10f869a5f1c095

思维导图大纲

2 工作泵轴端油封失效的原因及修复方法

一台ZL50型装载机，由于工作泵轴端骨架油封损坏，造成了变速油面升高的故障，修理人员在更换油封后不久，故障又再次发生。拆检工作泵时了现，骨架油封安装没有问题，与油封相配合的主动齿轮轴轴颈处没有伤痕，也没有毛刺；滚柱轴承没有松旷，轴承与主动轮轴轴颈的配合间隙为0.06mm，也符合要求；二次字符封环内孔及与密封环相配合的轴颈表居没有明显损伤，用千分表测量二次密封环相配合的轴径外径尺寸分别为φ42.017mm，φ41.960mm，两者间的间隙为0.057mm。很显然，故障是由于密封环磨损引起的。为什么冗长封环磨损后就会导致油封失效呢？其原因分析如下。

该工作泵为CB-G3型齿轮泵，排量为160mL/r，额定流量为320mL/min，额定工作压力为16MPa。由于工作压力较高，为减少其内泄漏，提高泵的容积效率，该泵采用了二次密封技术，即在齿轮端面和侧板间为第一次密封，泄漏到轴承腔的液压油经二次密封环的密封为第二次密封。二次密封环处无法从员端泄漏的液压油经前泵盖上的小孔流回吸油腔。由此可见，这样的二次密封，要求密封环内孔和与之相配合的主动轴外圆以及密封环端凸缘端面和前后泵盖后肩处必须有较高的加工精度，才能使此处的径向间隙和轴向间隙都很小，从而减少泄漏量，起到密封作用。但是如果长期使用的液压油中含杂质，就会造成密封环内表面磨损，使密封环与轴的配合间隙增大。正常情况下，二者的配合间隙为0.024-0.035mm，当此配合间隙超过0.050mm时，就会使较多的高压油从间隙处通过，从而冲毁轴端的骨架油封，造成如上所述的故障现象。

对于上述故障，如果能买到新的二次密封环，则更换密封环及轴端骨架油封后即可排除；须注意的是，密封环不能用别的金属套来代替，因为二次密封环是由锡青铜制成的，具有很高的耐磨性能。加要精度，有较高的同轴度，一般的金属套是无法保证的。如果买不到新件，则可采用下述方法进行修复。即车制一个缩紧套，套的内径比二次密封环小0.050mm，将密封环压入缩紧套内（套内表面尽可能光洁，以免挤伤密封环表面），在200ºC左右的电热炉内定形并保持3h后，环的内径会缩小0.030mm左右，再经研磨后即可使用。采用此修复方法不仅经济实用，而且使用效果良好。
