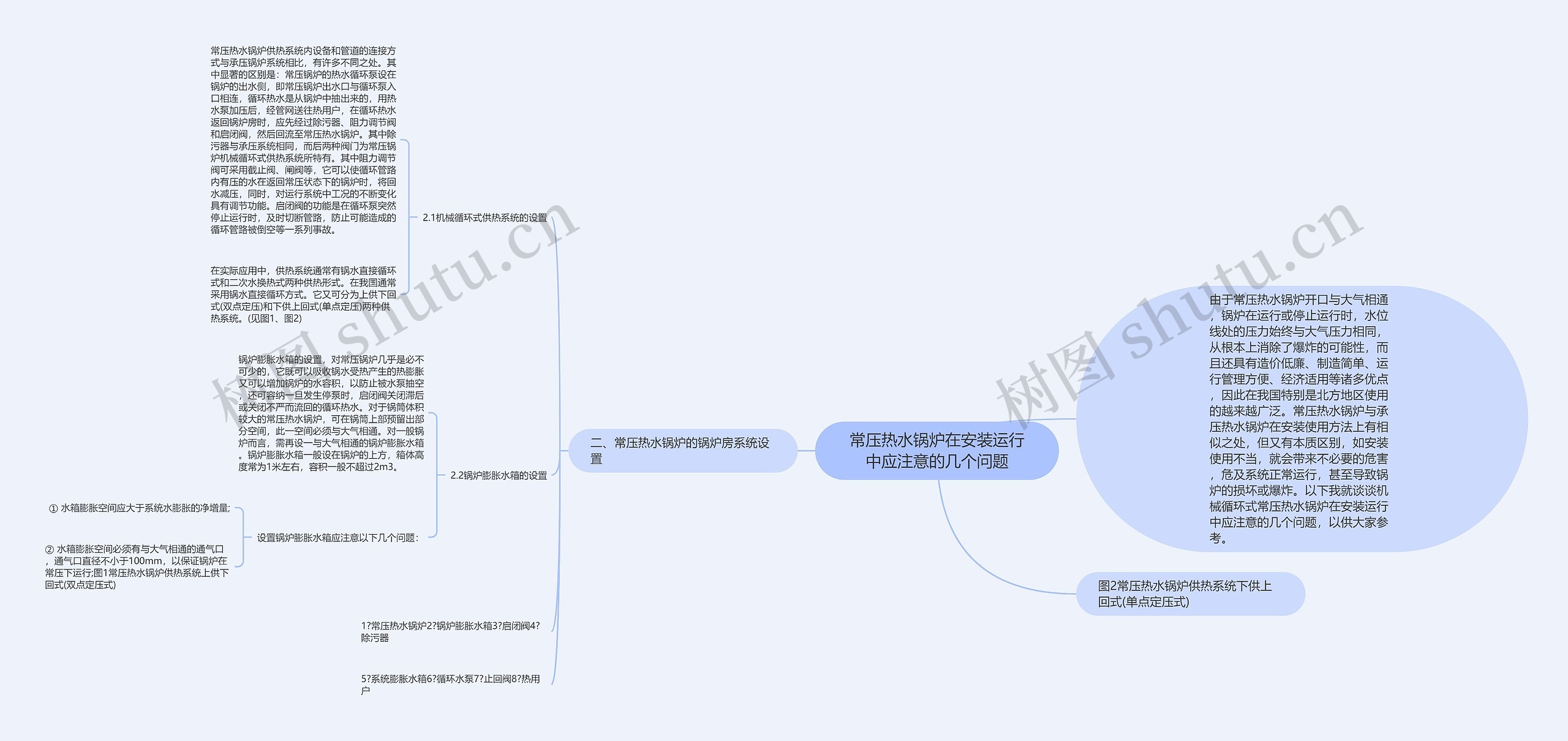

常压热水锅炉在安装运行中应注意的几个问题思维导图

草莓味的你

2023-03-06

浏览量: 0

注意

几个问题

运行

安装

热水

锅炉

系统

循环

水泵

常压

安全生产法

设备安全管理

一、前言

树图思维导图提供《常压热水锅炉在安装运行中应注意的几个问题》在线思维导图免费制作，点击“编辑”按钮，可对《常压热水锅炉在安装运行中应注意的几个问题》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：6475d2d464b3d96a1d5c15c78df3332a

思维导图大纲

二、常压热水锅炉的锅炉房系统设置

2.1机械循环式供热系统的设置

常压热水锅炉供热系统内设备和管道的连接方式与承压锅炉系统相比，有许多不同之处。其中显著的区别是：常压锅炉的热水循环泵设在锅炉的出水侧，即常压锅炉出水口与循环泵入口相连，循环热水是从锅炉中抽出来的，用热水泵加压后，经管网送往热用户，在循环热水返回锅炉房时，应先经过除污器、阻力调节阀和启闭阀，然后回流至常压热水锅炉。其中除污器与承压系统相同，而后两种阀门为常压锅炉机械循环式供热系统所特有。其中阻力调节阀可采用截止阀、闸阀等，它可以使循环管路内有压的水在返回常压状态下的锅炉时，将回水减压，同时，对运行系统中工况的不断变化具有调节功能。启闭阀的功能是在循环泵突然停止运行时，及时切断管路，防止可能造成的循环管路被倒空等一系列事故。

在实际应用中，供热系统通常有锅水直接循环式和二次水换热式两种供热形式。在我国通常采用锅水直接循环方式。它又可分为上供下回式(双点定压)和下供上回式(单点定压)两种供热系统。(见图1、图2)

2.2锅炉膨胀水箱的设置

锅炉膨胀水箱的设置，对常压锅炉几乎是必不可少的，它既可以吸收锅水受热产生的热膨胀又可以增加锅炉的水容积，以防止被水泵抽空，还可容纳一旦发生停泵时，启闭阀关闭滞后或关闭不严而流回的循环热水。对于锅筒体积较大的常压热水锅炉，可在锅筒上部预留出部分空间，此一空间必须与大气相通。对一般锅炉而言，需再设一与大气相通的锅炉膨胀水箱。锅炉膨胀水箱一般设在锅炉的上方，箱体高度常为1米左右，容积一般不超过2m3。

设置锅炉膨胀水箱应注意以下几个问题：

① 水箱膨胀空间应大于系统水膨胀的净增量;

② 水箱膨胀空间必须有与大气相通的通气口，通气口直径不小于100mm，以保证锅炉在常压下运行;图1常压热水锅炉供热系统上供下回式(双点定压式)

1?常压热水锅炉2?锅炉膨胀水箱3?启闭阀4?除污器

5?系统膨胀水箱6?循环水泵7?止回阀8?热用户

图2常压热水锅炉供热系统下供上回式(单点定压式)
