我国现行塔式起重机的技术规范大部分是90年代颁发的，纵观现状，国内生产的各类塔机与之相对照，尚有一定的差距，主要表现在安全装置不全、辅助机构欠缺等问题。如有的缺少卷筒防脱绳装置；有的缺少变幅小车断轴防坠装置；有的缺少风速仪；有的缺少红色障碍灯。更有甚者，至今尚未执行电气系统的三相五线制。

树图思维导图提供《塔式起重机安全技术规范浅析》在线思维导图免费制作，点击“编辑”按钮，可对《塔式起重机安全技术规范浅析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：83a575eb745aff01c0c666907bf7f052

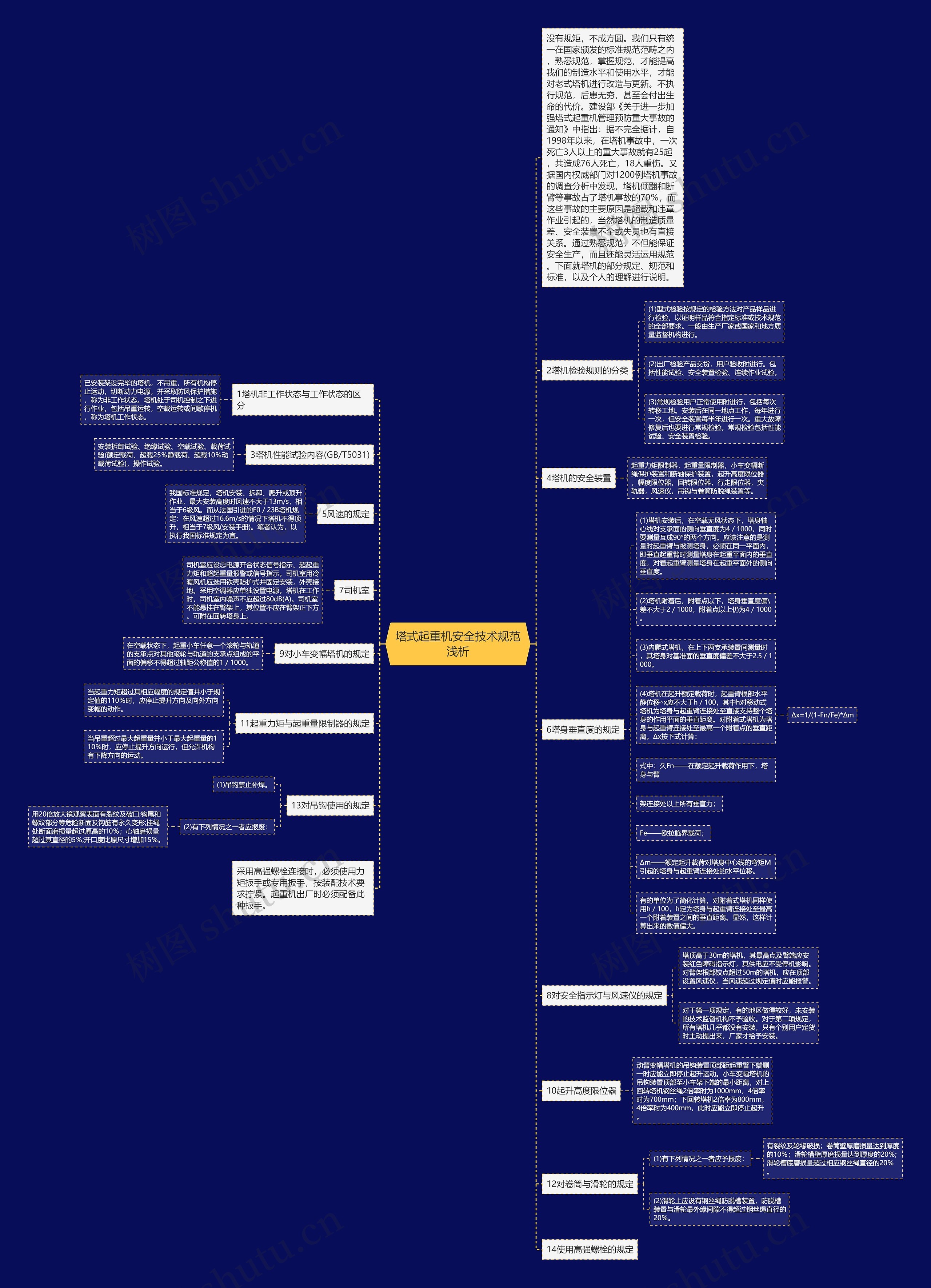

思维导图大纲

1塔机非工作状态与工作状态的区分

已安装架设完毕的塔机，不吊重，所有机构停止运动，切断动力电源，并采取防风保护措施，称为非工作状态。塔机处于司机控制之下进行作业，包括吊重运转，空载运转或间歇停机，称为塔机工作状态。

2塔机检验规则的分类

(1)型式检验按规定的检验方法对产品样品进行检验，以证明样品符合指定标准或技术规范的全部要求。一般由生产厂家或国家和地方质量监督机构进行。

(2)出厂检验产品交货，用户验收时进行。包括性能试验、安全装置检验、连续作业试验。

(3)常规检验用户正常使用时进行，包括每次转移工地。安装后在同一地点工作，每年进行一次，但安全装置每半年进行一次。重大故障修复后也要进行常规检验。常规检验包括性能试验、安全装置检验。

3塔机性能试验内容(GB/T5031)

安装拆卸试验、绝缘试验、空载试验、载荷试验(额定载荷、超载25％静载荷、超载10％动载荷试验)，操作试验。

4塔机的安全装置

起重力矩限制器，起重量限制器，小车变幅断绳保护装置和断轴保护装置，起升高度限位器，幅度限位器，回转限位器，行走限位器，夹轨器，风速仪，吊钩与卷筒防脱绳装置等。

5风速的规定

我国标准规定，塔机安装、拆卸、爬升或顶升作业，最大安装高度时风速不大于13m/s，相当于6级风。而从法国引进的F0／23B塔机规定：在风速超过16.6m/s的情况下塔机不得顶升，相当于7级风(安装手册)。笔者认为，以执行我国标准规定为宜。

6塔身垂直度的规定

(1)塔机安装后，在空载无风状态下，塔身轴心线对支承面的侧向垂直度为4／1000，同时要测量互成90°的两个方向。应该注意的是测量时起重臂与被测塔身，必须在同一平面内，即垂直起重臂时测量塔身在起重平面内的垂直度，对着起重臂测量塔身在起重平面外的侧向垂直度。

(2)塔机附着后，附着点以下，塔身垂直度偏\差不大于2／1000，附着点以上仍为4／1000。

(3)内爬式塔机，在上下两支承装置间测量时，其塔身对基准面的垂直度偏差不大于2.5／1000。

(4)塔机在起升额定载荷时，起重臂根部水平静位移△x应不大于h／100，其中h对移动式塔机为塔身与起重臂连接处至直接支持整个塔身的作用平面的垂直距离。对附着式塔机为塔身与起重臂连接处至最高一个附着点的垂直距离。Δx按下式计算：

Δx=1/(1-Fn/Fe)*Δm

式中：久Fn——在额定起升载荷作用下，塔身与臂

架连接处以上所有垂直力；

Fe——欧拉临界载荷；

Δm——额定起升载荷对塔身中心线的弯矩M引起的塔身与起重臂连接处的水平位移。

有的单位为了简化计算，对附着式塔机同样使用h／100，h定为塔身与起重臂连接处至最高一个附着装置之间的垂直距离。显然，这样计算出来的数值偏大。

7司机室

司机室应设总电源开合状态信号指示、超起重力矩和超起重量报警或信号指示。司机室用冷暖风机应选用铁壳防护式并固定安装，外壳接地。采用空调器应单独设置电源。塔机在工作时，司机室内噪声不应超过80dB(A)。司机室不能悬挂在臂架上，其位置不应在臂架正下方。可附在回转塔身上。

8对安全指示灯与风速仪的规定

塔顶高于30m的塔机，其最高点及臂端应安装红色障碍指示灯，其供电应不受停机影响。对臂架根部铰点超过50m的塔机，应在顶部设置风速仪，当风速超过规定值时应能报警。

对于第一项规定，有的地区做得较好，未安装的技术监督机构不予验收。对于第二项规定，所有塔机几乎都没有安装，只有个别用户定货时主动提出来，厂家才给予安装。

9对小车变幅塔机的规定

在空载状态下，起重小车任意一个滚轮与轨道的支承点对其他滚轮与轨道的支承点组成的平面的偏移不得超过轴距公称值的1／1000。

10起升高度限位器

动臂变幅塔机的吊钩装置顶部距起重臂下端删一时应能立即停止起升运动。小车变幅塔机的吊钩装置顶部至小车架下端的最小距离，对上回转塔机钢丝绳2倍率时为1000mm，4倍率时为700mm；下回转塔机2倍率为800mm，4倍率时为400mm，此时应能立即停止起升。

11起重力矩与起重量限制器的规定

当起重力矩超过其相应幅度的规定值并小于规定值的110％时，应停止提升方向及向外方向变幅的动作。

当吊重超过最大超重量并小于最大起重量的110％时，应停止提升方向运行，但允许机构有下降方向的运动。

12对卷筒与滑轮的规定

(1)有下列情况之一者应予报废：

有裂纹及轮缘破损；卷筒壁厚磨损量达到厚度的10％；滑轮槽壁厚磨损量达到厚度的20％;滑轮槽底磨损量超过相应钢丝绳直径的20％。

(2)滑轮上应设有钢丝绳防脱槽装置，防脱槽装置与滑轮最外缘间隙不得超过钢丝绳直径的20％。

13对吊钩使用的规定

(1)吊钩禁止补焊。

(2)有下列情况之一者应报废：

用20倍放大镜观察表面有裂纹及破口;钩尾和螺纹部分等危险断面及钩筋有永久变形;挂绳处断面磨损量超过原高的10％；心轴磨损量超过其直径的5％;开口度比原尺寸增加15％。

14使用高强螺栓的规定

采用高强螺栓连接时，必须使用力矩扳手或专用扳手，按装配技术要求拧紧。起重机出厂时必须配备此种扳手。
