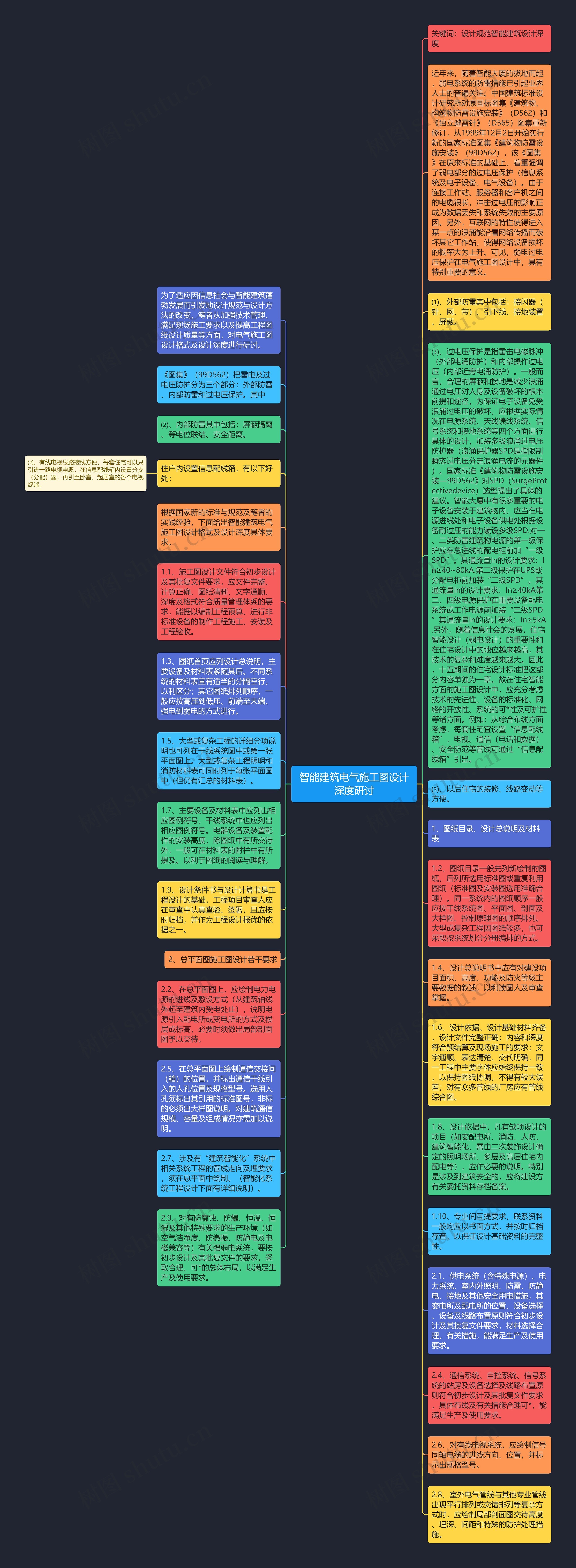

为了适应因信息社会与智能建筑蓬勃发展而引发地设计规范与设计方法的改变，笔者从加强技术管理、满足现场施工要求以及提高工程图纸设计质量等方面，对电气施工图设计格式及设计深度进行研讨。
近年来，随着智能大厦的拔地而起，弱电系统的防雷措施已引起业界人士的普遍关注。中国建筑标准设计研究所对原国标图集《建筑物、构筑物防雷设施安装》（D562）和《独立避雷针》（D565）图集重新修订，从1999年12月2日开始实行新的国家标准图集《建筑物防雷设施安装》（99D562），该《图集》在原来标准的基础上，着重强调了弱电部分的过电压保护（信息系统及电子设备、电气设备）。由于连接工作站、服务器和客户机之间的电缆很长，冲击过电压的影响正成为数据丢失和系统失效的主要原因。另外，互联网的特性使得进入某一点的浪涌能沿着网络传播而破坏其它工作站，使得网络设备损坏的概率大为上升。可见，弱电过电压保护在电气施工图设计中，具有特别重要的意义。
《图集》（99D562）把雷电及过电压防护分为三个部分：外部防雷、内部防雷和过电压保护。其中
⑴、外部防雷其中包括：接闪器（针、网、带）、引下线、接地装置、屏蔽。
⑵、内部防雷其中包括：屏蔽隔离、等电位联结、安全距离。
⑶、过电压保护是指雷击电磁脉冲（外部电涌防护）和内部操作过电压（内部近旁电涌防护）。一般而言，合理的屏蔽和接地是减少浪涌通过电压对人身及设备破坏的根本前提和途径，为保证电子设备免受浪涌过电压的破坏，应根据实际情况在电源系统、天线馈线系统、信号系统和接地系统等四个方面进行具体的设计，加装多级浪涌过电压防护器（浪涌保护器SPD是指限制瞬态过电压分走浪涌电流的元器件）。国家标准《建筑物防雷设施安装—99D562》对SPD（SurgeProtectivedevice）选型提出了具体的建议。智能大厦中有很多重要的电子设备安装于建筑物内，应当在电源进线处和电子设备供电处根据设备耐过压的能力装设多级SPD.对一、二类防雷建筑物电源的第一级保护应在总进线的配电柜前加“一级SPD”。其通流量In的设计要求：In≥40~80kA.第二级保护在UPS或分配电柜前加装“二级SPD”。其通流量In的设计要求：In≥40kA第三、四级电源保护在重要设备配电系统或工作电源前加装“三级SPD”其通流量In的设计要求：In≥5kA.另外，随着信息社会的发展，住宅智能设计（弱电设计）的重要性和在住宅设计中的地位越来越高，其技术的复杂和难度越来越大。因此，十五期间的住宅设计标准把这部分内容单独为一章。故在住宅智能方面的施工图设计中，应充分考虑技术的先进性、设备的标准化、网络的开放性、系统的可*性及可扩性等诸方面。例如：从综合布线方面考虑，每套住宅宜设置“信息配线箱”，电视、通信（电话和数据）、安全防范等管线可通过“信息配线箱”引出。
住户内设置信息配线箱，有以下好处：
⑵、有线电视线路接线方便，每套住宅可以只引进一路电视电缆，在信息配线箱内设置分支（分配）器，再引至卧室、起居室的各个电视终端。
根据国家新的标准与规范及笔者的实践经验，下面给出智能建筑电气施工图设计格式及设计深度具体要求。
1.1、施工图设计文件符合初步设计及其批复文件要求，应文件完整、计算正确、图纸清晰、文字通顺、深度及格式符合质量管理体系的要求，能据以编制工程预算、进行非标准设备的制作工程施工、安装及工程验收。
1.2、图纸目录一般先列新绘制的图纸，后列所选用标准图或重复利用图纸（标准图及安装图选用准确合理）。同一系统内的图纸顺序一般应按干线系统图、平面图、剖面及大样图、控制原理图的顺序排列。大型或复杂工程因图纸较多，也可采取按系统划分分册编排的方式。
1.3、图纸首页应列设计总说明，主要设备及材料表紧随其后。不同系统的材料表宜有适当的分隔空行，以利区分；其它图纸排列顺序，一般应按高压到低压、前端至末端、强电到弱电的方式进行。
1.4、设计总说明书中应有对建设项目面积、高度、功能及防火等级主要数据的叙述，以利读图人及审查掌握。
1.5、大型或复杂工程的详细分项说明也可列在干线系统图中或第一张平面图上。大型或复杂工程照明和消防材料表可同时列于每张平面图中（但仍有汇总的材料表）。
1.6、设计依据、设计基础材料齐备，设计文件完整正确；内容和深度符合预结算及现场施工的要求；文字通顺、表达清楚、交代明确，同一工程中主要字体应始终保持一致，以保持图纸协调，不得有较大误差；对有众多管线的厂房应有管线综合图。
1.7、主要设备及材料表中应列出相应图例符号，干线系统中也应列出相应图例符号。电器设备及装置配件的安装高度，除图纸中有所交待外，一般可在材料表的附栏中有所提及。以利于图纸的阅读与理解。
1.8、设计依据中，凡有缺项设计的项目（如变配电所、消防、人防、建筑智能化、需由二次装饰设计确定的照明场所、多层及高层住宅内配电等），应作必要的说明。特别是涉及到建筑安全的，应将建设方有关委托资料存档备案。
1.9、设计条件书与设计计算书是工程设计的基础，工程项目审查人应在审查中认真查验、签署，且应按时归档，并作为工程设计报优的依据之一。
1.10、专业间互提要求，联系资料一般均应以书面方式，并按时归档存查，以保证设计基础资料的完整性。
2.1、供电系统（含特殊电源）、电力系统、室内外照明、防雷、防静电、接地及其他安全用电措施，其变电所及配电所的位置、设备选择、设备及线路布置原则符合初步设计及其批复文件要求，材料选择合理，有关措施，能满足生产及使用要求。
2.2、在总平面图上，应绘制电力电源的进线及敷设方式（从建筑轴线外起至建筑内受电处止），说明电源引入配电所或变电所的方式及楼层或标高，必要时须做出局部剖面图予以交待。
2.4、通信系统、自控系统、信号系统的站房及设备选择及线路布置原则符合初步设计及其批复文件要求，具体布线及有关措施合理可*，能满足生产及使用要求。
2.5、在总平面图上绘制通信交接间（箱）的位置，并标出通信干线引入的人孔位置及规格型号。选用人孔须标出其引用的标准图号，非标的必须出大样图说明。对建筑通信规模、容量及组成情况亦需加以说明。
2.6、对有线电视系统，应绘制信号同轴电缆的进线方向、位置，并标示出规格型号。
2.7、涉及有“建筑智能化”系统中相关系统工程的管线走向及埋要求，须在总平面中绘制。（智能化系统工程设计下面有详细说明）。
2.8、室外电气管线与其他专业管线出现平行排列或交错排列等复杂方式时，应绘制局部剖面图交待高度、埋深、间距和特殊的防护处理措施。
2.9、对有防腐蚀、防爆、恒温、恒湿及其他特殊要求的生产环境（如空气洁净度、防微振、防静电及电磁兼容等）有关强弱电系统，要按初步设计及其批复文件的要求，采取合理、可*的总体布局，以满足生产及使用要求。
