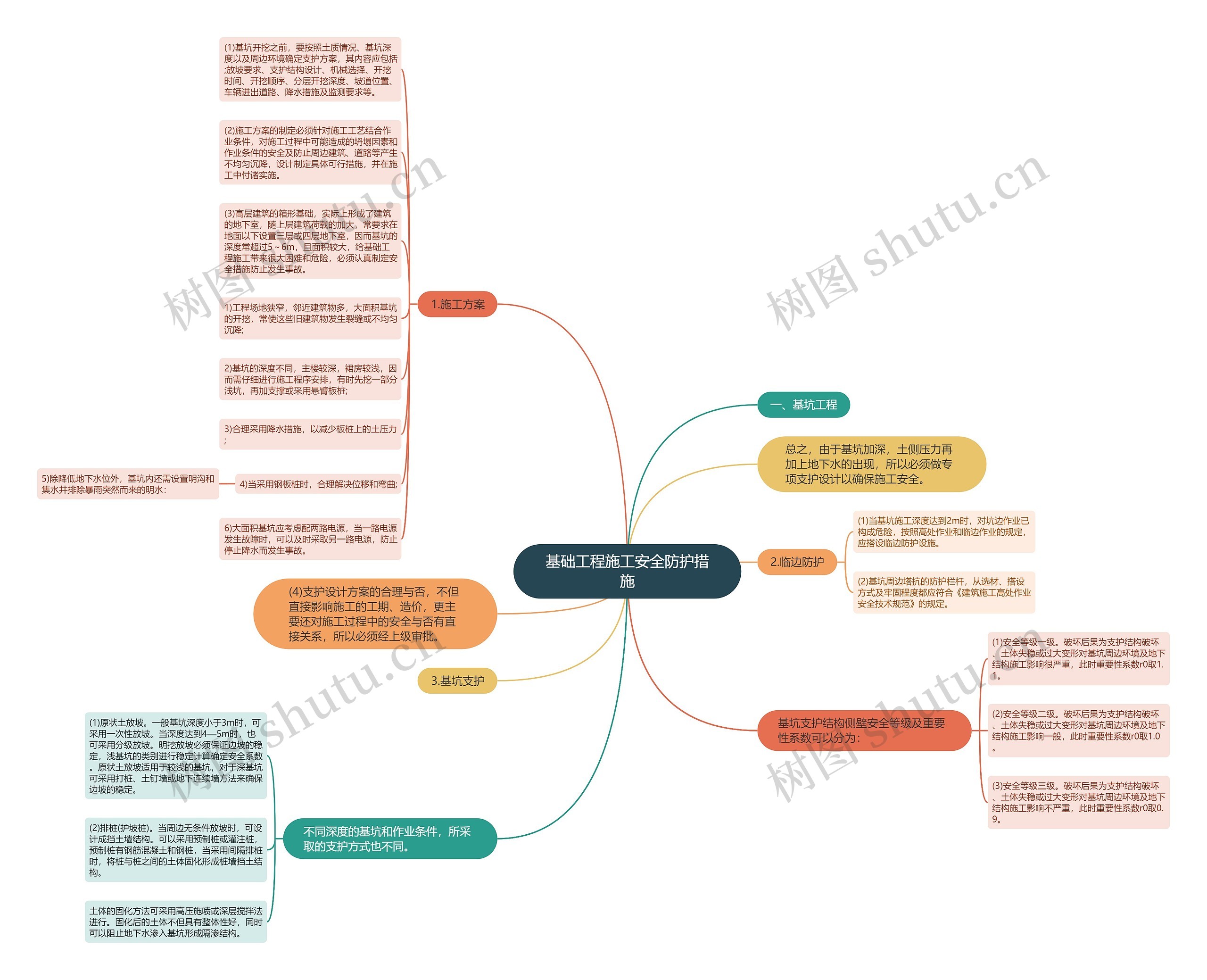

基础工程施工安全防护措施

树图思维导图提供《基础工程施工安全防护措施》在线思维导图免费制作，点击“编辑”按钮，可对《基础工程施工安全防护措施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f450d88e55a2d54232849cf8759c00c8

思维导图大纲

1.施工方案

(1)基坑开挖之前，要按照土质情况、基坑深度以及周边环境确定支护方案，其内容应包括;放坡要求、支护结构设计、机械选择、开挖时间、开挖顺序、分层开挖深度、坡道位置、车辆进出道路、降水措施及监测要求等。

(2)施工方案的制定必须针对施工工艺结合作业条件，对施工过程中可能造成的坍塌因素和作业条件的安全及防止周边建筑、道路等产生不均匀沉降，设计制定具体可行措施，并在施工中付诸实施。

(3)高层建筑的箱形基础，实际上形成了建筑的地下室，随上层建筑荷载的加大，常要求在地面以下设置三层或四层地下室，因而基坑的深度常超过5～6m，且面积较大，给基础工程施工带来很大困难和危险，必须认真制定安全措施防止发生事故。

1)工程场地狭窄，邻近建筑物多，大面积基坑的开挖，常使这些旧建筑物发生裂缝或不均匀沉降;

2)基坑的深度不同，主楼较深，裙房较浅，因而需仔细进行施工程序安排，有时先挖一部分浅坑，再加支撑或采用悬臂板桩;

3)合理采用降水措施，以减少板桩上的土压力;

4)当采用钢板桩时，合理解决位移和弯曲;

5)除降低地下水位外，基坑内还需设置明沟和集水井排除暴雨突然而来的明水：

6)大面积基坑应考虑配两路电源，当一路电源发生故障时，可以及时采取另一路电源，防止停止降水而发生事故。

总之，由于基坑加深，土侧压力再加上地下水的出现，所以必须做专项支护设计以确保施工安全。

(4)支护设计方案的合理与否，不但直接影响施工的工期、造价，更主要还对施工过程中的安全与否有直接关系，所以必须经上级审批。

2.临边防护

(1)当基坑施工深度达到2m时，对坑边作业已构成危险，按照高处作业和临边作业的规定，应搭设临边防护设施。

(2)基坑周边塔抗的防护栏杆，从选材、搭设方式及牢固程度都应符合《建筑施工高处作业安全技术规范》的规定。

3.基坑支护

基坑支护结构侧壁安全等级及重要性系数可以分为：

(1)安全等级一级。破坏后果为支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响很严重，此时重要性系数r0取1.1。

(2)安全等级二级。破坏后果为支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响一般，此时重要性系数r0取1.0。

(3)安全等级三级。破坏后果为支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响不严重，此时重要性系数r0取0.9。

不同深度的基坑和作业条件，所采取的支护方式也不同。

(1)原状土放坡。一般基坑深度小于3m时，可采用一次性放坡。当深度达到4—5m时，也可采用分级放坡。明挖放坡必须保证边坡的稳定，浅基坑的类别进行稳定计算确定安全系数。原状土放坡适用于较浅的基坑，对于深基坑可采用打桩、土钉墙或地下连续墙方法来确保边坡的稳定。

(2)排桩(护坡桩)。当周边无条件放坡时，可设计成挡土墙结构。可以采用预制桩或灌注桩，预制桩有钢筋混凝土和钢桩，当采用间隔排桩时，将桩与桩之间的土体固化形成桩墙挡土结构。

土体的固化方法可采用高压施喷或深层搅拌法进行。固化后的土体不但具有整体性好，同时可以阻止地下水渗入基坑形成隔渗结构。
