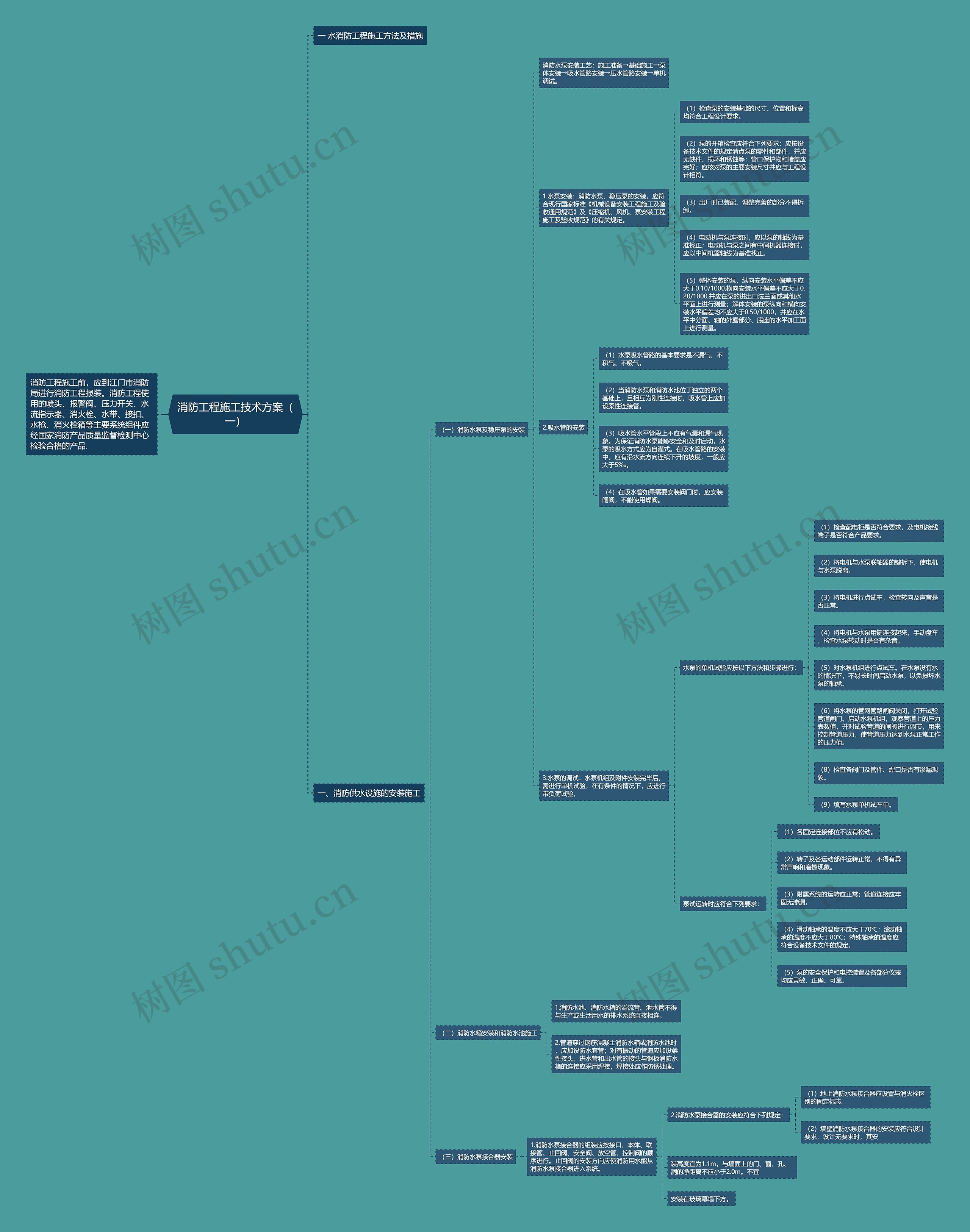

树图思维导图提供《消防工程施工技术方案（一）》在线思维导图免费制作，点击“编辑”按钮，可对《消防工程施工技术方案（一）》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e707f0fe23bcaab34f354837d8ac863d

思维导图大纲

一、消防供水设施的安装施工

（一）消防水泵及稳压泵的安装

消防水泵安装工艺：施工准备→基础施工→泵体安装→吸水管路安装→压水管路安装→单机调试。

1.水泵安装：消防水泵、稳压泵的安装，应符合现行国家标准《机械设备安装工程施工及验收通用规范》及《压缩机、风机、泵安装工程施工及验收规范》的有关规定。

（1）检查泵的安装基础的尺寸、位置和标高均符合工程设计要求。

（2）泵的开箱检查应符合下列要求：应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好；应核对泵的主要安装尺寸并应与工程设计相符。

（3）出厂时已装配、调整完善的部分不得拆卸。

（4）电动机与泵连接时，应以泵的轴线为基准找正；电动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。

（5）整体安装的泵，纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000,并应在泵的进出口法兰面或其他水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0.50/1000，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。

2.吸水管的安装

（1）水泵吸水管路的基本要求是不漏气、不积气、不吸气。

（2）当消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上应加设柔性连接管。

（3）吸水管水平管段上不应有气囊和漏气现象。为保证消防水泵能够安全和及时启动，水泵的吸水方式应为自灌式。在吸水管路的安装中，应有沿水流方向连续下升的坡度，一般应大于5‰。

（4）在吸水管如果需要安装阀门时，应安装闸阀，不能使用蝶阀。

3.水泵的调试：水泵机组及附件安装完毕后，需进行单机试验，在有条件的情况下，应进行带负荷试验。

水泵的单机试验应按以下方法和步骤进行：

（1）检查配电柜是否符合要求，及电机接线端子是否符合产品要求。

（2）将电机与水泵联轴器的键拆下，使电机与水泵脱离。

（3）将电机进行点试车，检查转向及声音是否正常。

（4）将电机与水泵用键连接起来，手动盘车，检查水泵转动时是否有杂音。

（5）对水泵机组进行点试车。在水泵没有水的情况下，不易长时间启动水泵，以免损坏水泵的轴承。

（6）将水泵的管网管路闸阀关闭，打开试验管道闸门。启动水泵机组，观察管道上的压力表数值，并对试验管道的闸阀进行调节，用来控制管道压力，使管道压力达到水泵正常工作的压力值。

（8）检查各阀门及管件、焊口是否有渗漏现象。

（9）填写水泵单机试车单。

泵试运转时应符合下列要求：

（1）各固定连接部位不应有松动。

（2）转子及各运动部件运转正常，不得有异常声响和磨擦现象。

（3）附属系统的运转应正常；管道连接应牢固无渗漏。

（4）滑动轴承的温度不应大于70℃；滚动轴承的温度不应大于80℃；特殊轴承的温度应符合设备技术文件的规定。

（5）泵的安全保护和电控装置及各部分仪表均应灵敏、正确、可靠。

（二）消防水箱安装和消防水池施工

1.消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连。

2.管道穿过钢筋混凝土消防水箱或消防水池时，应加设防水套管；对有振动的管道应加设柔性接头。进水管和出水管的接头与钢板消防水箱的连接应采用焊接，焊接处应作防锈处理。

（三）消防水泵接合器安装

1.消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。

2.消防水泵接合器的安装应符合下列规定：

（1）地上消防水泵接合器应设置与消火栓区别的固定标志。

（2）墙壁消防水泵接合器的安装应符合设计要求，设计无要求时，其安

装高度宜为1.1m，与墙面上的门、窗、孔、洞的净距离不应小于2.0m。不宜

安装在玻璃幕墙下方。
