一、模具制造技术的性质和特点

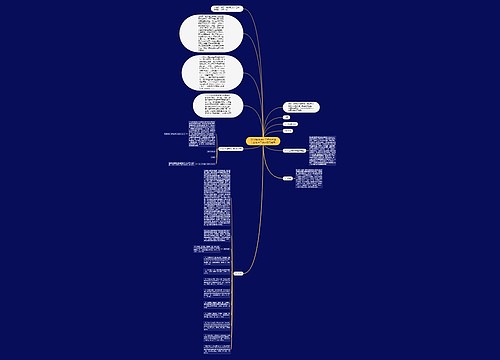

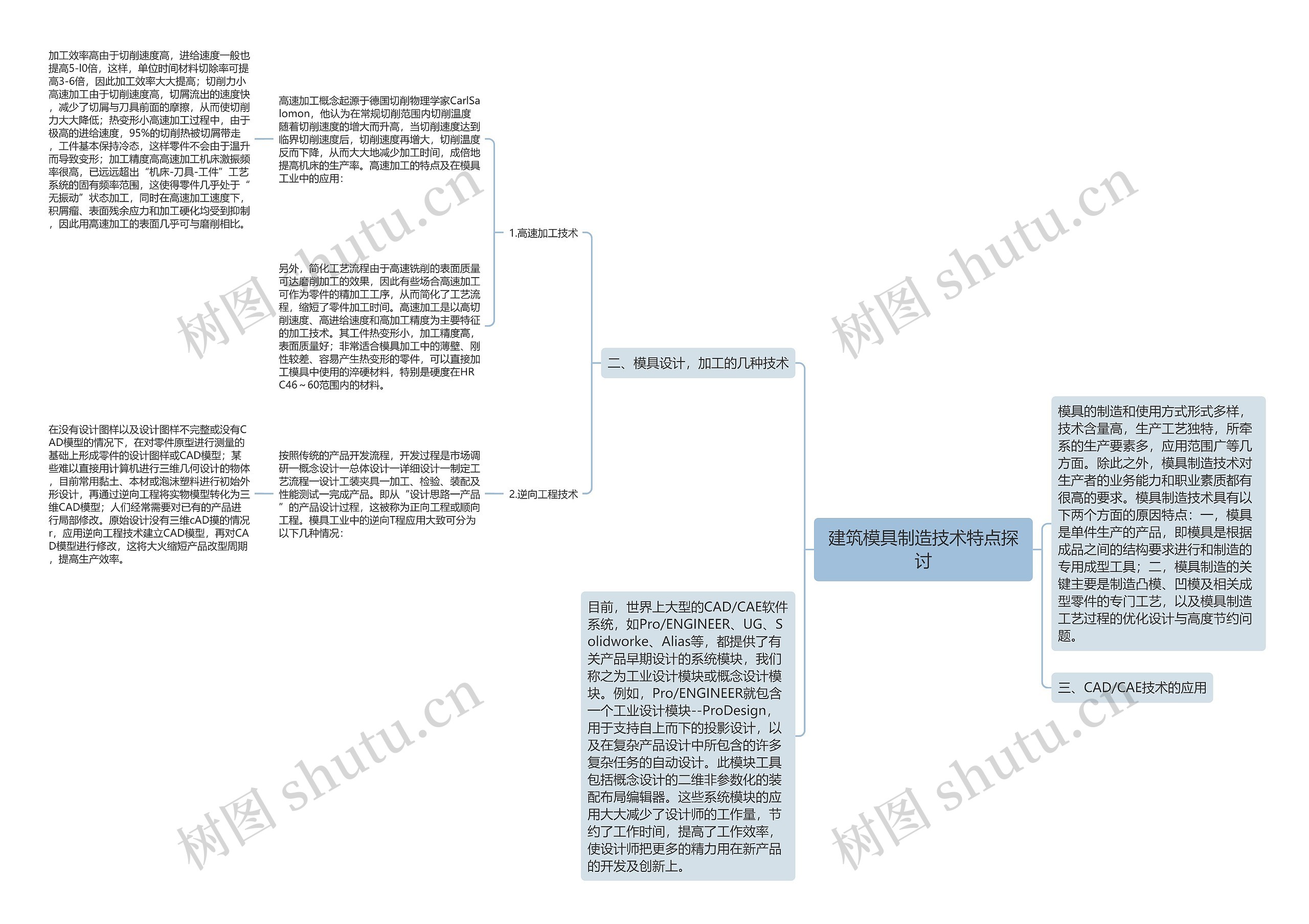

树图思维导图提供《建筑模具制造技术特点探讨》在线思维导图免费制作，点击“编辑”按钮，可对《建筑模具制造技术特点探讨》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：4f6ab5cfad1350541a5c488048995bb9

思维导图大纲

二、模具设计，加工的几种技术

1.高速加工技术

高速加工概念起源于德国切削物理学家CarlSalomon，他认为在常规切削范围内切削温度随着切削速度的增大而升高，当切削速度达到临界切削速度后，切削速度再增大，切削温度反而下降，从而大大地减少加工时间，成倍地提高机床的生产率。高速加工的特点及在模具工业中的应用：

加工效率高由于切削速度高，进给速度一般也提高5-l0倍，这样，单位时间材料切除率可提高3-6倍，因此加工效率大大提高；切削力小高速加工由于切削速度高，切屑流出的速度快，减少了切屑与刀具前面的摩擦，从而使切削力大大降低；热变形小高速加工过程中，由于极高的进给速度，95%的切削热被切屑带走，工件基本保持冷态，这样零件不会由于温升而导致变形；加工精度高高速加工机床激振频率很高，已远远超出“机床-刀具-工件”工艺系统的固有频率范围，这使得零件几乎处于“无振动”状态加工，同时在高速加工速度下，积屑瘤、表面残余应力和加工硬化均受到抑制，因此用高速加工的表面几乎可与磨削相比。

另外，简化工艺流程由于高速铣削的表面质量可达磨削加工的效果，因此有些场合高速加工可作为零件的精加工工序，从而简化了工艺流程，缩短了零件加工时间。高速加工是以高切削速度、高进给速度和高加工精度为主要特征的加工技术。其工件热变形小，加工精度高，表面质量好；非常适合模具加工中的薄壁、刚性较差、容易产生热变形的零件，可以直接加工模具中使用的淬硬材料，特别是硬度在HRC46～60范围内的材料。

2.逆向工程技术

按照传统的产品开发流程，开发过程是市场调研一概念设计一总体设计一详细设计一制定工艺流程一设计工装夹具一加工、检验、装配及性能测试一完成产品。即从“设计思路一产品”的产品设计过程，这被称为正向工程或顺向工程。模具工业中的逆向T程应用大致可分为以下几种情况：

在没有设计图样以及设计图样不完整或没有CAD模型的情况下，在对零件原型进行测量的基础上形成零件的设计图样或CAD模型；某些难以直接用计算机进行三维几何设计的物体，目前常用黏土、本材或泡沫塑料进行初始外形设计，再通过逆向工程将实物模型转化为三维CAD模型；人们经常需要对已有的产品进行局部修改。原始设计没有三维cAD摸的情况r，应用逆向工程技术建立CAD模型，再对CAD模型进行修改，这将大火缩短产品改型周期，提高生产效率。

三、CAD/CAE技术的应用

目前，世界上大型的CAD/CAE软件系统，如Pro/ENGINEER、UG、Solidworke、Alias等，都提供了有关产品早期设计的系统模块，我们称之为工业设计模块或概念设计模块。例如，Pro/ENGINEER就包含一个工业设计模块--ProDesign，用于支持自上而下的投影设计，以及在复杂产品设计中所包含的许多复杂任务的自动设计。此模块工具包括概念设计的二维非参数化的装配布局编辑器。这些系统模块的应用大大减少了设计师的工作量，节约了工作时间，提高了工作效率，使设计师把更多的精力用在新产品的开发及创新上。
