在隧道施工中，开挖出现的涌水和混凝土砌发生渗漏水，应进行详细的调查分析，找准原因，然后按照“防、排、截、堵”相结合的原则，因地制宜制订治理方案。以下结合太（原）一旧（关）高速公路北茹隧道施工实际对隧道防水止漏技术作一介绍。

树图思维导图提供《隧道渗漏技术处理》在线思维导图免费制作，点击“编辑”按钮，可对《隧道渗漏技术处理》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d759761b0c0151c62866060566fce34d

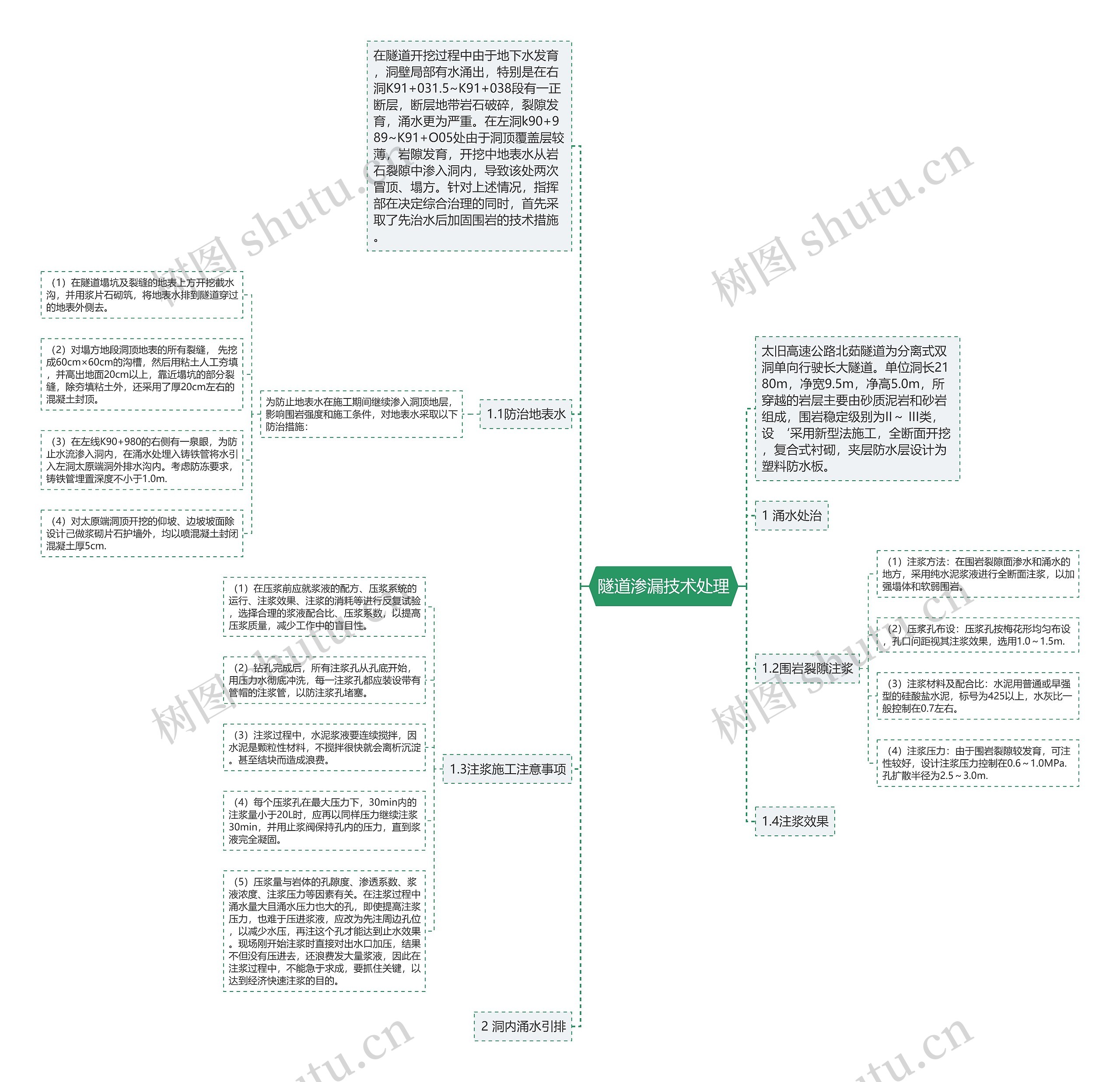

思维导图大纲

1.1防治地表水

为防止地表水在施工期间继续渗入洞顶地层，影响围岩强度和施工条件，对地表水采取以下防治措施：

（1）在隧道塌坑及裂缝的地表上方开挖截水沟，并用浆片石砌筑，将地表水排到隧道穿过的地表外侧去。

（2）对塌方地段洞顶地表的所有裂缝，先挖成60cm×60cm的沟槽，然后用粘土人工夯填，并高出地面20cm以上，靠近塌坑的部分裂缝，除夯填粘土外，还采用了厚20cm左右的混凝土封顶。

（3）在左线K90+980的右侧有一泉眼，为防止水流渗入洞内，在涌水处埋入铸铁管将水引入左洞太原端洞外排水沟内。考虑防冻要求，铸铁管埋置深度不小于1.0m.

（4）对太原端洞顶开挖的仰坡、边坡坡面除设计己做浆砌片石护墙外，均以喷混凝土封闭混凝土厚5cm.

1.2围岩裂隙注浆

（1）注浆方法：在围岩裂隙面渗水和涌水的地方，采用纯水泥浆液进行全断面注浆，以加强塌体和软弱围岩。

（2）压浆孔布设：压浆孔按梅花形均匀布设，孔口问距视其注浆效果，选用1.0～1.5m.

（3）注浆材料及配合比：水泥用普通或早强型的硅酸盐水泥，标号为425以上，水灰比一般控制在0.7左右。

（4）注浆压力：由于围岩裂隙较发育，可注性较好，设计注浆压力控制在0.6～1.0MPa.孔扩散半径为2.5～3.0m.

1.3注浆施工注意事项

（1）在压浆前应就浆液的配方、压浆系统的运行、注浆效果、注浆的消耗等进行反复试验，选择合理的浆液配合比、压浆系数，以提高压浆质量，减少工作中的盲目性。

（2）钻孔完成后，所有注浆孔从孔底开始，用压力水彻底冲洗，每一注浆孔都应装设带有管帽的注浆管，以防注浆孔堵塞。

（3）注浆过程中，水泥浆液要连续搅拌，因水泥是颗粒性材料，不搅拌很快就会离析沉淀。甚至结块而造成浪费。

（4）每个压浆孔在最大压力下，30min内的注浆量小于20L时，应再以同样压力继续注浆30min，并用止浆阀保持孔内的压力，直到浆液完全凝固。

（5）压浆量与岩体的孔隙度、渗透系数、浆液浓度、注浆压力等因素有关。在注浆过程中涌水量大且涌水压力也大的孔，即使提高注浆压力，也难于压进浆液，应改为先注周边孔位，以减少水压，再注这个孔才能达到止水效果。现场刚开始注浆时直接对出水口加压，结果不但没有压进去，还浪费发大量浆液，因此在注浆过程中，不能急于求成，要抓住关键，以达到经济快速注浆的目的。

1.4注浆效果

2 洞内涌水引排
