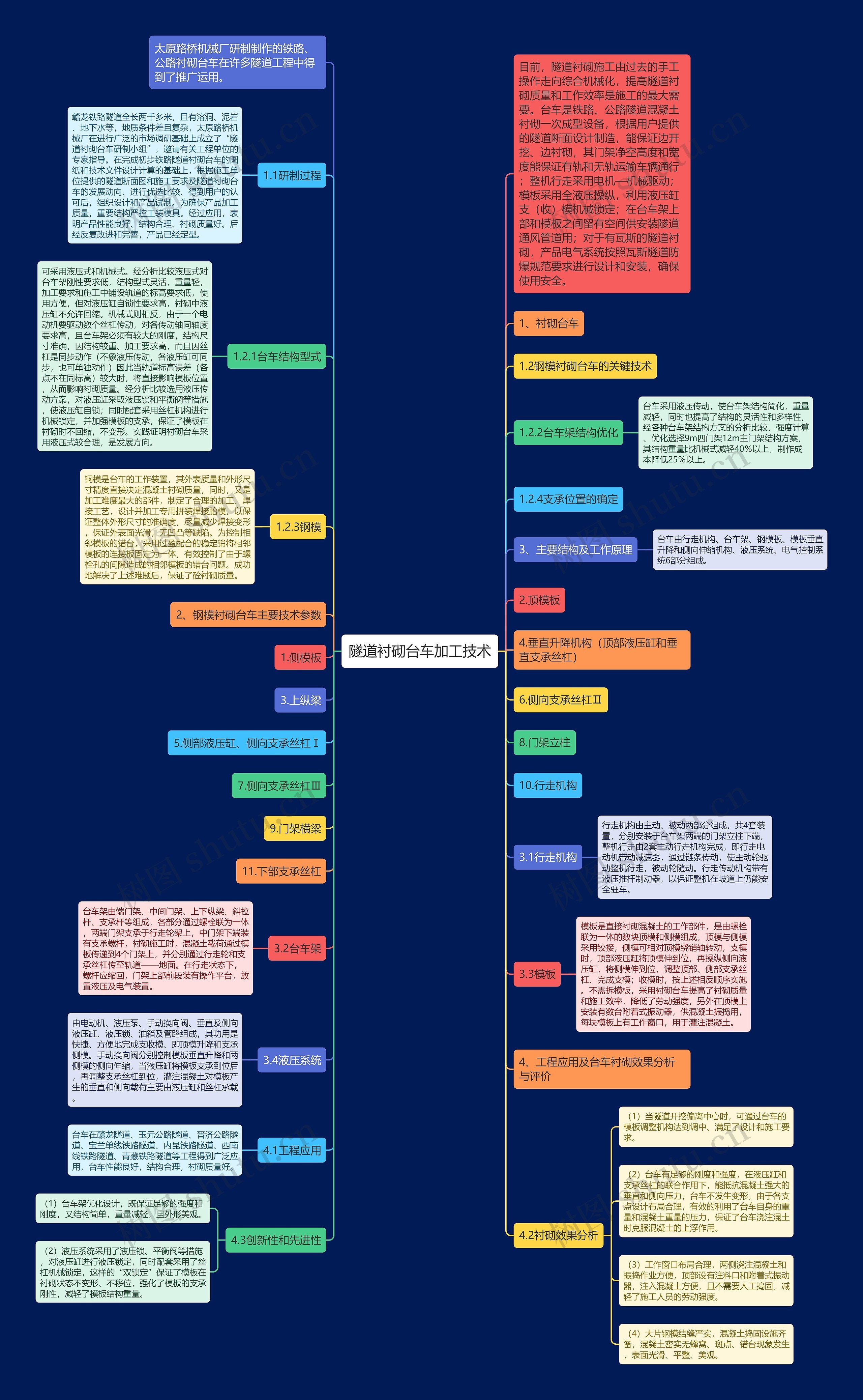

隧道衬砌台车加工技术思维导图

浪够了就心伤了

2023-03-01

浏览量: 0

技术

加工

液压

隧道

模板

台车

混凝土

施工

结构

采用

工程纠纷

建筑工程施工

工程施工方案

随着我国现代化建设步伐的加快，交通能源仍是我国国民经济发展的三大薄弱环节之一，铁路（城市地铁）、公路等基础建设项目，是目前我国基本建设的重点。石太高速，莘松、济青高速公路，沪宁及浙江杭甬、山西等多条公路隧道工程；秦岭铁路、西南线丹凤段及在建的青藏铁路，隧道工程数不胜数。建设单位对隧道施工质量的要求越来越高，长大隧道、甚至几百米的隧道也要求用整体钢模衬砌台车衬砌。

树图思维导图提供《隧道衬砌台车加工技术》在线思维导图免费制作，点击“编辑”按钮，可对《隧道衬砌台车加工技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：44c18f8fb027b5a8c512a6be046e4623

思维导图大纲

1.1研制过程

赣龙铁路隧道全长两千多米，且有溶洞、泥岩、地下水等，地质条件差且复杂，太原路桥机械厂在进行广泛的市场调研基础上成立了“隧道衬砌台车研制小组”，邀请有关工程单位的专家指导。在完成初步铁路隧道衬砌台车的图纸和技术文件设计计算的基础上，根据施工单位提供的隧道断面图和施工要求及隧道衬砌台车的发展动向、进行优选比较、得到用户的认可后，组织设计和产品试制。为确保产品加工质量，重要结构严控工装模具。经过应用，表明产品性能良好、结构合理、衬砌质量好。后经反复改进和完善，产品已经定型。

1.2钢模衬砌台车的关键技术

1.2.1台车结构型式

可采用液压式和机械式。经分析比较液压式对台车架刚性要求低，结构型式灵活，重量轻，加工要求和施工中铺设轨道的标高要求低，使用方便，但对液压缸自锁性要求高，衬砌中液压缸不允许回缩。机械式则相反，由于一个电动机要驱动数个丝杠传动，对各传动轴同轴度要求高，且台车架必须有较大的刚度，结构尺寸准确，因结构较重、加工要求高，而且因丝杠是同步动作（不象液压传动，各液压缸可同步，也可单独动作）因此当轨道标高误差（各点不在同标高）较大时，将直接影响模板位置，从而影响衬砌质量。经分析比较选用液压传动方案，对液压缸采取液压锁和平衡阀等措施，使液压缸自锁；同时配套采用丝杠机构进行机械锁定，并加强模板的支承，保证了模板在衬砌时不回缩，不变形。实践证明衬砌台车采用液压式较合理，是发展方向。

1.2.2台车架结构优化

台车采用液压传动，使台车架结构简化，重量减轻，同时也提高了结构的灵活性和多样性，经各种台车架结构方案的分析比较、强度计算、优化选择9m四门架12m主门架结构方案，其结构重量比机械式减轻40％以上，制作成本降低25％以上。

1.2.3钢模

钢模是台车的工作装置，其外表质量和外形尺寸精度直接决定混凝土衬砌质量，同时，又是加工难度最大的部件，制定了合理的加工、焊接工艺，设计并加工专用拼装焊接胎模，以保证整体外形尺寸的准确度，尽量减少焊接变形，保证外表面光滑，无凹凸等缺陷。为控制相邻模板的错台，采用过盈配合的稳定销将相邻模板的连接板固定为一体，有效控制了由于螺栓孔的间隙造成的相邻模板的错台问题。成功地解决了上述难题后，保证了砼衬砌质量。

1.2.4支承位置的确定

2、钢模衬砌台车主要技术参数

3、主要结构及工作原理

台车由行走机构、台车架、钢模板、模板垂直升降和侧向伸缩机构、液压系统、电气控制系统6部分组成。

1.侧模板

2.顶模板

3.上纵梁

4.垂直升降机构（顶部液压缸和垂直支承丝杠）

5.侧部液压缸、侧向支承丝杠Ⅰ

6.侧向支承丝杠Ⅱ

7.侧向支承丝杠Ⅲ

8.门架立柱

9.门架横梁

10.行走机构

11.下部支承丝杠

3.1行走机构

行走机构由主动、被动两部分组成，共4套装置，分别安装于台车架两端的门架立柱下端，整机行走由2套主动行走机构完成，即行走电动机带动减速器，通过链条传动，使主动轮驱动整机行走，被动轮随动。行走传动机构带有液压推杆制动器，以保证整机在坡道上仍能安全驻车。

3.2台车架

台车架由端门架、中间门架、上下纵梁、斜拉杆、支承杆等组成，各部分通过螺栓联为一体，两端门架支承于行走轮架上，中门架下端装有支承螺杆，衬砌施工时，混凝土载荷通过模板传递到4个门架上，并分别通过行走轮和支承丝杠传至轨道——地面。在行走状态下，螺杆应缩回，门架上部前段装有操作平台，放置液压及电气装置。

3.3模板

模板是直接衬砌混凝土的工作部件，是由螺栓联为一体的数块顶模和侧模组成，顶模与侧模采用铰接，侧模可相对顶模绕销轴转动，支模时，顶部液压缸将顶模伸到位，再操纵侧向液压缸，将侧模伸到位，调整顶部、侧部支承丝杠、完成支模；收模时，按上述相反顺序实施。不需拆模板，采用衬砌台车提高了衬砌质量和施工效率，降低了劳动强度，另外在顶模上安装有数台附着式振动器，供混凝土振捣用，每块模板上有工作窗口，用于灌注混凝土。
