一、工程简介

树图思维导图提供《土方回填施工技术方法》在线思维导图免费制作，点击“编辑”按钮，可对《土方回填施工技术方法》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：ddc415e69e6814ce0866e94fef303164

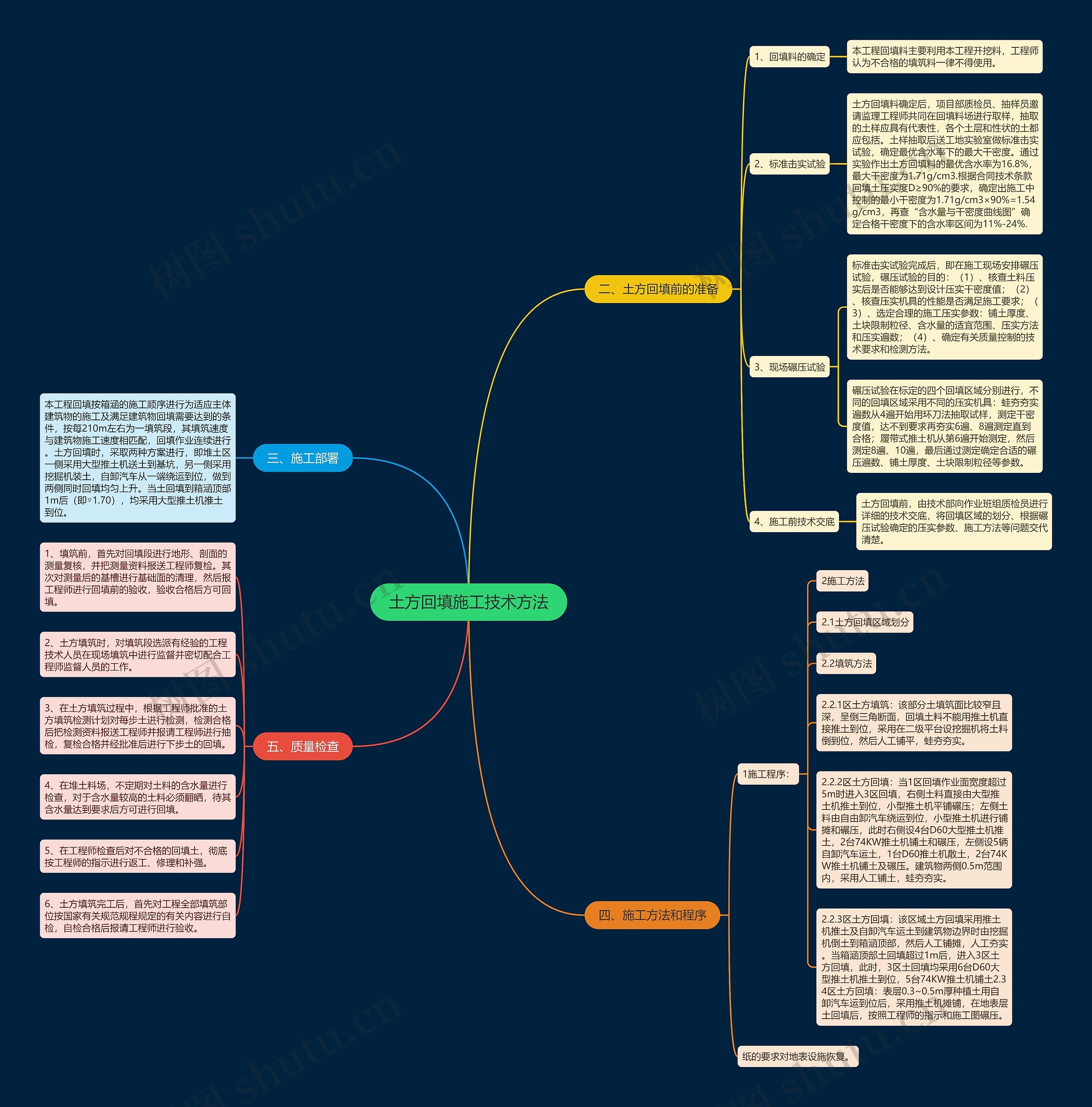

思维导图大纲

二、土方回填前的准备

1、回填料的确定

本工程回填料主要利用本工程开挖料，工程师认为不合格的填筑料一律不得使用。

2、标准击实试验

土方回填料确定后，项目部质检员、抽样员邀请监理工程师共同在回填料场进行取样，抽取的土样应具有代表性，各个土层和性状的土都应包括。土样抽取后送工地实验室做标准击实试验，确定最优含水率下的最大干密度。通过实验作出土方回填料的最优含水率为16.8%，最大干密度为1.71g/cm3.根据合同技术条款回填土压实度D≥90%的要求，确定出施工中控制的最小干密度为1.71g/cm3×90%=1.54g/cm3，再查“含水量与干密度曲线图”确定合格干密度下的含水率区间为11%-24%.

3、现场碾压试验

标准击实试验完成后，即在施工现场安排碾压试验，碾压试验的目的：（1）、核查土料压实后是否能够达到设计压实干密度值；（2）、核查压实机具的性能是否满足施工要求；（3）、选定合理的施工压实参数：铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数；（4）、确定有关质量控制的技术要求和检测方法。

碾压试验在标定的四个回填区域分别进行，不同的回填区域采用不同的压实机具：蛙夯夯实遍数从4遍开始用环刀法抽取试样，测定干密度值，达不到要求再夯实6遍、8遍测定直到合格；履带式推土机从第6遍开始测定，然后测定8遍、10遍，最后通过测定确定合适的碾压遍数、铺土厚度、土块限制粒径等参数。

4、施工前技术交底

土方回填前，由技术部向作业班组质检员进行详细的技术交底，将回填区域的划分、根据碾压试验确定的压实参数、施工方法等问题交代清楚。

三、施工部署

本工程回填按箱涵的施工顺序进行为适应主体建筑物的施工及满足建筑物回填需要达到的条件，按每210m左右为一填筑段，其填筑速度与建筑物施工速度相匹配，回填作业连续进行。土方回填时，采取两种方案进行，即堆土区一侧采用大型推土机送土到基坑，另一侧采用挖掘机装土，自卸汽车从一端绕运到位，做到两侧同时回填均匀上升。当土回填到箱涵顶部1m后（即▽1.70），均采用大型推土机推土到位。

四、施工方法和程序

1施工程序：

2施工方法

2.1土方回填区域划分

2.2填筑方法

2.2.1区土方填筑：该部分土填筑面比较窄且深，呈倒三角断面，回填土料不能用推土机直接推土到位，采用在二级平台设挖掘机将土料倒到位，然后人工铺平，蛙夯夯实。

2.2.2区土方回填：当1区回填作业面宽度超过5m时进入3区回填，右侧土料直接由大型推土机推土到位，小型推土机平铺碾压；左侧土料由自由卸汽车绕运到位，小型推土机进行铺摊和碾压，此时右侧设4台D60大型推土机推土，2台74KW推土机铺土和碾压，左侧设5辆自卸汽车运土，1台D60推土机散土，2台74KW推土机铺土及碾压。建筑物两侧0.5m范围内，采用人工铺土，蛙夯夯实。

2.2.3区土方回填：该区域土方回填采用推土机推土及自卸汽车运土到建筑物边界时由挖掘机倒土到箱涵顶部，然后人工铺摊，人工夯实。当箱涵顶部土回填超过1m后，进入3区土方回填，此时，3区土回填均采用6台D60大型推土机推土到位，5台74KW推土机铺土2.34区土方回填：表层0.3~0.5m厚种植土用自卸汽车运到位后，采用推土机摊铺，在地表层土回填后，按照工程师的指示和施工图碾压。

纸的要求对地表设施恢复。
