摘要：随着高速公路向山区的延伸,跨越深沟谷的高墩高架桥不可避免地广泛应用于山区高速公路建设中,而高墩柱的施工往往成为控制工程施工进度和工程成本的关键。本文就吉茶高速公路C1合同段冲木林1号高架桥高墩柱施工实践介绍了高墩施工技术。

树图思维导图提供《吉茶高速公路桥梁高墩施工技术》在线思维导图免费制作，点击“编辑”按钮，可对《吉茶高速公路桥梁高墩施工技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：c2c9d4d868cc20551b676e44370cb83a

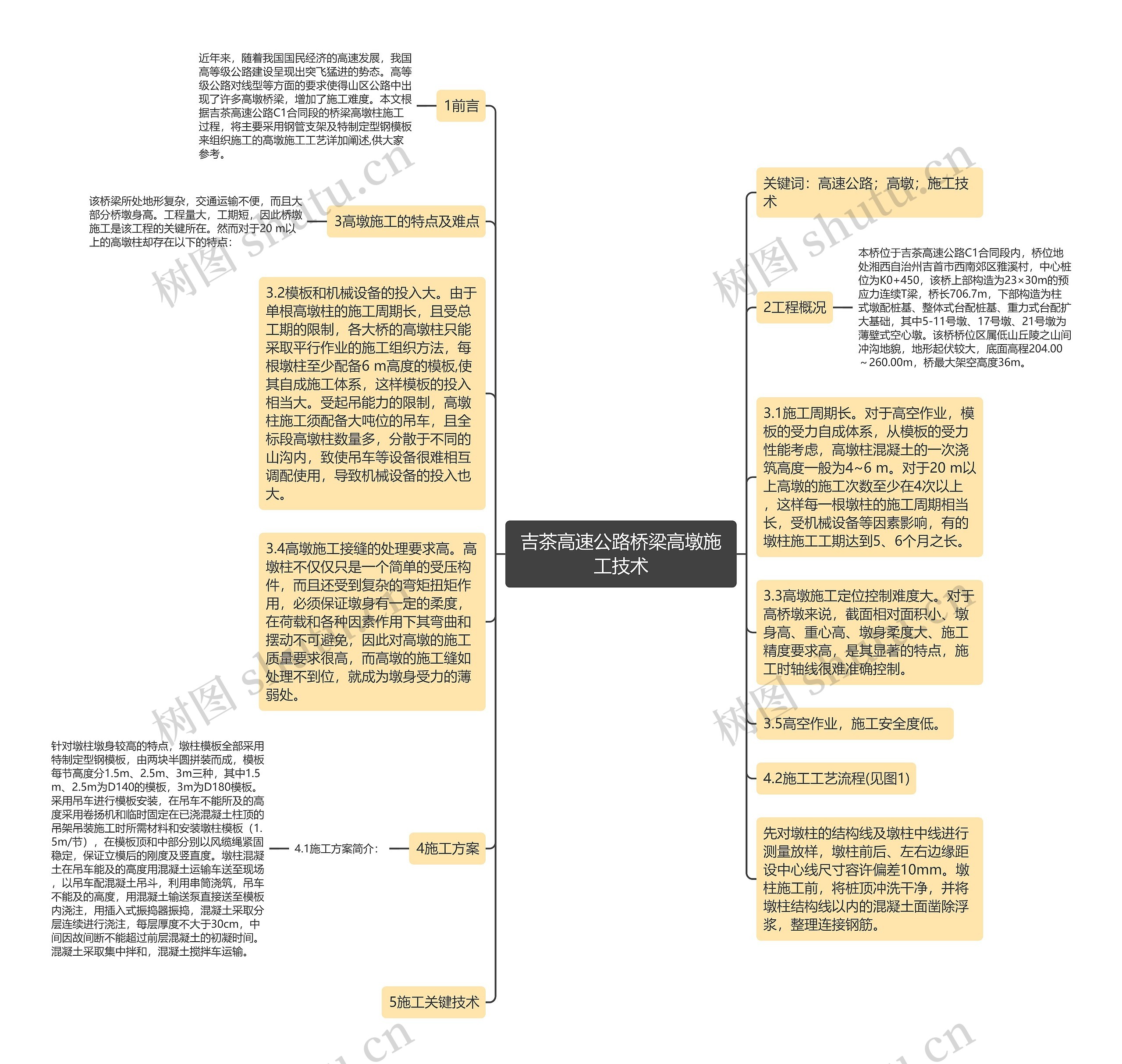

思维导图大纲

1前言

近年来，随着我国国民经济的高速发展，我国高等级公路建设呈现出突飞猛进的势态。高等级公路对线型等方面的要求使得山区公路中出现了许多高墩桥梁，增加了施工难度。本文根据吉茶高速公路C1合同段的桥梁高墩柱施工过程，将主要采用钢管支架及特制定型钢模板来组织施工的高墩施工工艺详加阐述,供大家参考。

2工程概况

本桥位于吉茶高速公路C1合同段内，桥位地处湘西自治州吉首市西南郊区雅溪村，中心桩位为K0+450，该桥上部构造为23×30m的预应力连续T梁，桥长706.7m，下部构造为柱式墩配桩基、整体式台配桩基、重力式台配扩大基础，其中5-11号墩、17号墩、21号墩为薄壁式空心墩。该桥桥位区属低山丘陵之山间冲沟地貌，地形起伏较大，底面高程204.00～260.00m，桥最大架空高度36m。

3高墩施工的特点及难点

该桥梁所处地形复杂，交通运输不便，而且大部分桥墩身高。工程量大，工期短，因此桥墩施工是该工程的关键所在。然而对于20 m以上的高墩柱却存在以下的特点：

3.1施工周期长。对于高空作业，模板的受力自成体系，从模板的受力性能考虑，高墩柱混凝土的一次浇筑高度一般为4~6 m。对于20 m以上高墩的施工次数至少在4次以上，这样每一根墩柱的施工周期相当长，受机械设备等因素影响，有的墩柱施工工期达到5、6个月之长。

3.2模板和机械设备的投入大。由于单根高墩柱的施工周期长，且受总工期的限制，各大桥的高墩柱只能采取平行作业的施工组织方法，每根墩柱至少配备6 m高度的模板,使其自成施工体系，这样模板的投入相当大。受起吊能力的限制，高墩柱施工须配备大吨位的吊车，且全标段高墩柱数量多，分散于不同的山沟内，致使吊车等设备很难相互调配使用，导致机械设备的投入也大。

3.3高墩施工定位控制难度大。对于高桥墩来说，截面相对面积小、墩身高、重心高、墩身柔度大、施工精度要求高，是其显著的特点，施工时轴线很难准确控制。

3.4高墩施工接缝的处理要求高。高墩柱不仅仅只是一个简单的受压构件，而且还受到复杂的弯矩扭矩作用，必须保证墩身有一定的柔度，在荷载和各种因素作用下其弯曲和摆动不可避免，因此对高墩的施工质量要求很高，而高墩的施工缝如处理不到位，就成为墩身受力的薄弱处。

3.5高空作业，施工安全度低。

4施工方案

4.1施工方案简介：

针对墩柱墩身较高的特点，墩柱模板全部采用特制定型钢模板，由两块半圆拼装而成，模板每节高度分1.5m、2.5m、3m三种，其中1.5m、2.5m为D140的模板，3m为D180模板。采用吊车进行模板安装，在吊车不能所及的高度采用卷扬机和临时固定在已浇混凝土柱顶的吊架吊装施工时所需材料和安装墩柱模板（1.5m/节），在模板顶和中部分别以风缆绳紧固稳定，保证立模后的刚度及竖直度。墩柱混凝土在吊车能及的高度用混凝土运输车送至现场，以吊车配混凝土吊斗，利用串筒浇筑，吊车不能及的高度，用混凝土输送泵直接送至模板内浇注，用插入式振捣器振捣，混凝土采取分层连续进行浇注，每层厚度不大于30cm，中间因故间断不能超过前层混凝土的初凝时间。混凝土采取集中拌和，混凝土搅拌车运输。

4.2施工工艺流程(见图1)

5施工关键技术

先对墩柱的结构线及墩柱中线进行测量放样，墩柱前后、左右边缘距设中心线尺寸容许偏差10mm。墩柱施工前，将桩顶冲洗干净，并将墩柱结构线以内的混凝土面凿除浮浆，整理连接钢筋。
