摘要：本文根据笔者多年建筑施工实践，详细介绍了深层水泥搅拌桩及钢花管支护技术原理，并结合工程实例，详细阐述了深层水泥搅拌桩-钢花管喷锚复合支护技术在建筑基坑工程中的设计与施工技术，并对监测及效果进行了评价和总结。

树图思维导图提供《深层水泥搅拌桩－钢花管喷锚复合支护技术在高层建筑深基坑工程中的应用》在线思维导图免费制作，点击“编辑”按钮，可对《深层水泥搅拌桩－钢花管喷锚复合支护技术在高层建筑深基坑工程中的应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：da1ed439f23f399ca2d357232fcf804d

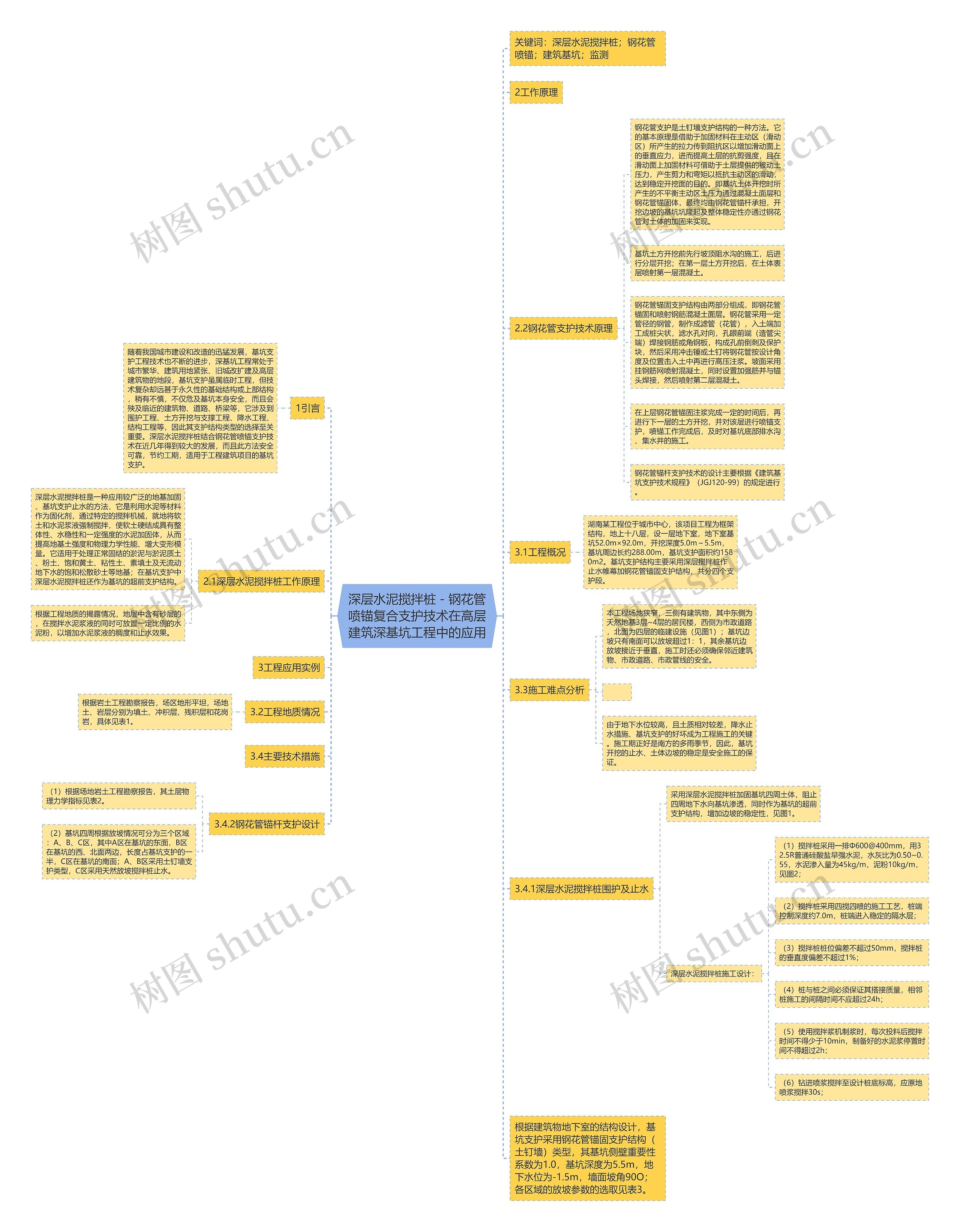

思维导图大纲

1引言

随着我国城市建设和改造的迅猛发展，基坑支护工程技术也不断的进步，深基坑工程常处于城市繁华、建筑用地紧张、旧城改扩建及高层建筑物的地段，基坑支护虽属临时工程，但技术复杂却远甚于永久性的基础结构或上部结构，稍有不慎，不仅危及基坑本身安全，而且会殃及临近的建筑物、道路、桥梁等，它涉及到围护工程、土方开挖与支撑工程、降水工程、结构工程等，因此其支护结构类型的选择至关重要。深层水泥搅拌桩结合钢花管喷锚支护技术在近几年得到较大的发展，而且此方法安全可靠，节约工期，适用于工程建筑项目的基坑支护。

2工作原理

2.1深层水泥搅拌桩工作原理

深层水泥搅拌桩是一种应用较广泛的地基加固、基坑支护止水的方法，它是利用水泥等材料作为固化剂，通过特定的搅拌机械，就地将软土和水泥浆液强制搅拌，使软土硬结成具有整体性、水稳性和一定强度的水泥加固体，从而提高地基土强度和物理力学性能、增大变形模量。它适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、粘性土、素填土及无流动地下水的饱和松散砂土等地基；在基坑支护中深层水泥搅拌桩还作为基坑的超前支护结构。

根据工程地质的揭露情况，地层中含有砂层的，在搅拌水泥浆液的同时可放置一定比例的水泥粉，以增加水泥浆液的稠度和止水效果。

2.2钢花管支护技术原理

钢花管支护是土钉墙支护结构的一种方法。它的基本原理是借助于加固材料在主动区（滑动区）所产生的拉力传到阻抗区以增加滑动面上的垂直应力，进而提高土层的抗剪强度，且在滑动面上加固材料可借助于土层提供的被动土压力，产生剪力和弯矩以抵抗主动区的滑动，达到稳定开挖面的目的。即基坑土体开挖时所产生的不平衡主动区土压力通过混凝土面层和钢花管锚固体，最终均由钢花管锚杆承担，开挖边坡的基坑坑隆起及整体稳定性亦通过钢花管对土体的加固来实现。

基坑土方开挖前先行坡顶阻水沟的施工，后进行分层开挖；在第一层土方开挖后，在土体表层喷射第一层混凝土。

钢花管锚固支护结构由两部分组成，即钢花管锚固和喷射钢筋混凝土面层。钢花管采用一定管径的钢管，制作成滤管（花管），入土端加工成桩尖状，滤水孔对向，孔眼前端（造管尖端）焊接钢筋或角钢板，构成孔前倒刺及保护块，然后采用冲击锤或土钉将钢花管按设计角度及位置击入土中再进行高压注浆。坡面采用挂钢筋网喷射混凝土，同时设置加强筋并与锚头焊接，然后喷射第二层混凝土。

在上层钢花管锚固注浆完成一定的时间后，再进行下一层的土方开挖，并对该层进行喷锚支护，喷锚工作完成后，及时对基坑底部排水沟、集水井的施工。

钢花管锚杆支护技术的设计主要根据《建筑基坑支护技术规程》（JGJ120-99）的规定进行。

3工程应用实例
