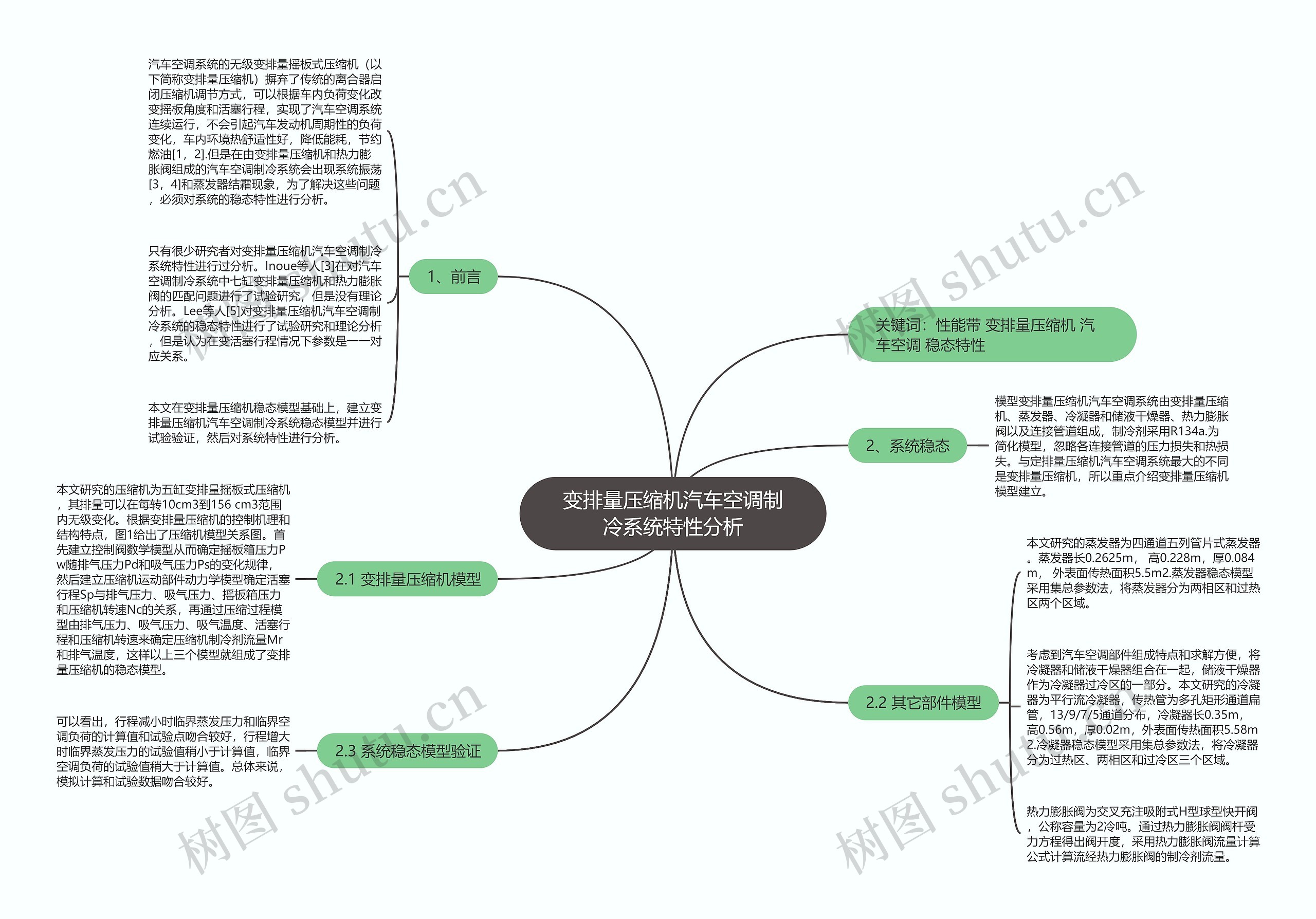

变排量压缩机汽车空调制冷系统特性分析思维导图

人生岁月几度寒

2023-03-01

浏览量: 0

系统

特性

分析

制冷

空调

汽车

压缩机

排量

模型

压力

工程纠纷

建筑工程施工

工程施工方案

摘要：为了解决变排量压缩机汽车空调系统振荡和蒸发器结霜问题，对该系统稳态特性进行分析。建立了变排量压缩机汽车空调制冷系统稳态模型，模拟结果与试验数据吻合较好。系统存在变排量压缩机定转速定行程、变转速定行程、定转速变行程和变转速变行程四种运行方式，本文对四种方式下汽车空调制冷系统的稳态特性进行了分析。研究首次发现，在变活塞行程情况下，与定行程方式下性能参数一一对应关系不同，蒸发压力、制冷量等系统参数表现为多值对应关系，系统存在“性能带”，可使蒸发压力保持在一个较小的范围内变化。变排量压缩机汽车空调制冷系统性

树图思维导图提供《变排量压缩机汽车空调制冷系统特性分析》在线思维导图免费制作，点击“编辑”按钮，可对《变排量压缩机汽车空调制冷系统特性分析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：39f27ef1534709870d572bf72a6dd450

思维导图大纲

1、前言

汽车空调系统的无级变排量摇板式压缩机（以下简称变排量压缩机）摒弃了传统的离合器启闭压缩机调节方式，可以根据车内负荷变化改变摇板角度和活塞行程，实现了汽车空调系统连续运行，不会引起汽车发动机周期性的负荷变化，车内环境热舒适性好，降低能耗，节约燃油[1，2].但是在由变排量压缩机和热力膨胀阀组成的汽车空调制冷系统会出现系统振荡[3，4]和蒸发器结霜现象，为了解决这些问题，必须对系统的稳态特性进行分析。

只有很少研究者对变排量压缩机汽车空调制冷系统特性进行过分析。Inoue等人[3]在对汽车空调制冷系统中七缸变排量压缩机和热力膨胀阀的匹配问题进行了试验研究，但是没有理论分析。Lee等人[5]对变排量压缩机汽车空调制冷系统的稳态特性进行了试验研究和理论分析，但是认为在变活塞行程情况下参数是一一对应关系。

本文在变排量压缩机稳态模型基础上，建立变排量压缩机汽车空调制冷系统稳态模型并进行试验验证，然后对系统特性进行分析。

2、系统稳态

模型变排量压缩机汽车空调系统由变排量压缩机、蒸发器、冷凝器和储液干燥器、热力膨胀阀以及连接管道组成，制冷剂采用R134a.为简化模型，忽略各连接管道的压力损失和热损失。与定排量压缩机汽车空调系统最大的不同是变排量压缩机，所以重点介绍变排量压缩机模型建立。

2.1 变排量压缩机模型

本文研究的压缩机为五缸变排量摇板式压缩机，其排量可以在每转10cm3到156 cm3范围内无级变化。根据变排量压缩机的控制机理和结构特点，图1给出了压缩机模型关系图。首先建立控制阀数学模型从而确定摇板箱压力Pw随排气压力Pd和吸气压力Ps的变化规律，然后建立压缩机运动部件动力学模型确定活塞行程Sp与排气压力、吸气压力、摇板箱压力和压缩机转速Nc的关系，再通过压缩过程模型由排气压力、吸气压力、吸气温度、活塞行程和压缩机转速来确定压缩机制冷剂流量Mr和排气温度，这样以上三个模型就组成了变排量压缩机的稳态模型。

2.2 其它部件模型

本文研究的蒸发器为四通道五列管片式蒸发器。蒸发器长0.2625m，高0.228m，厚0.084m，外表面传热面积5.5m2.蒸发器稳态模型采用集总参数法，将蒸发器分为两相区和过热区两个区域。

考虑到汽车空调部件组成特点和求解方便，将冷凝器和储液干燥器组合在一起，储液干燥器作为冷凝器过冷区的一部分。本文研究的冷凝器为平行流冷凝器，传热管为多孔矩形通道扁管，13/9/7/5通道分布，冷凝器长0.35m，高0.56m，厚0.02m，外表面传热面积5.58m2.冷凝器稳态模型采用集总参数法，将冷凝器分为过热区、两相区和过冷区三个区域。

热力膨胀阀为交叉充注吸附式H型球型快开阀，公称容量为2冷吨。通过热力膨胀阀阀杆受力方程得出阀开度，采用热力膨胀阀流量计算公式计算流经热力膨胀阀的制冷剂流量。
