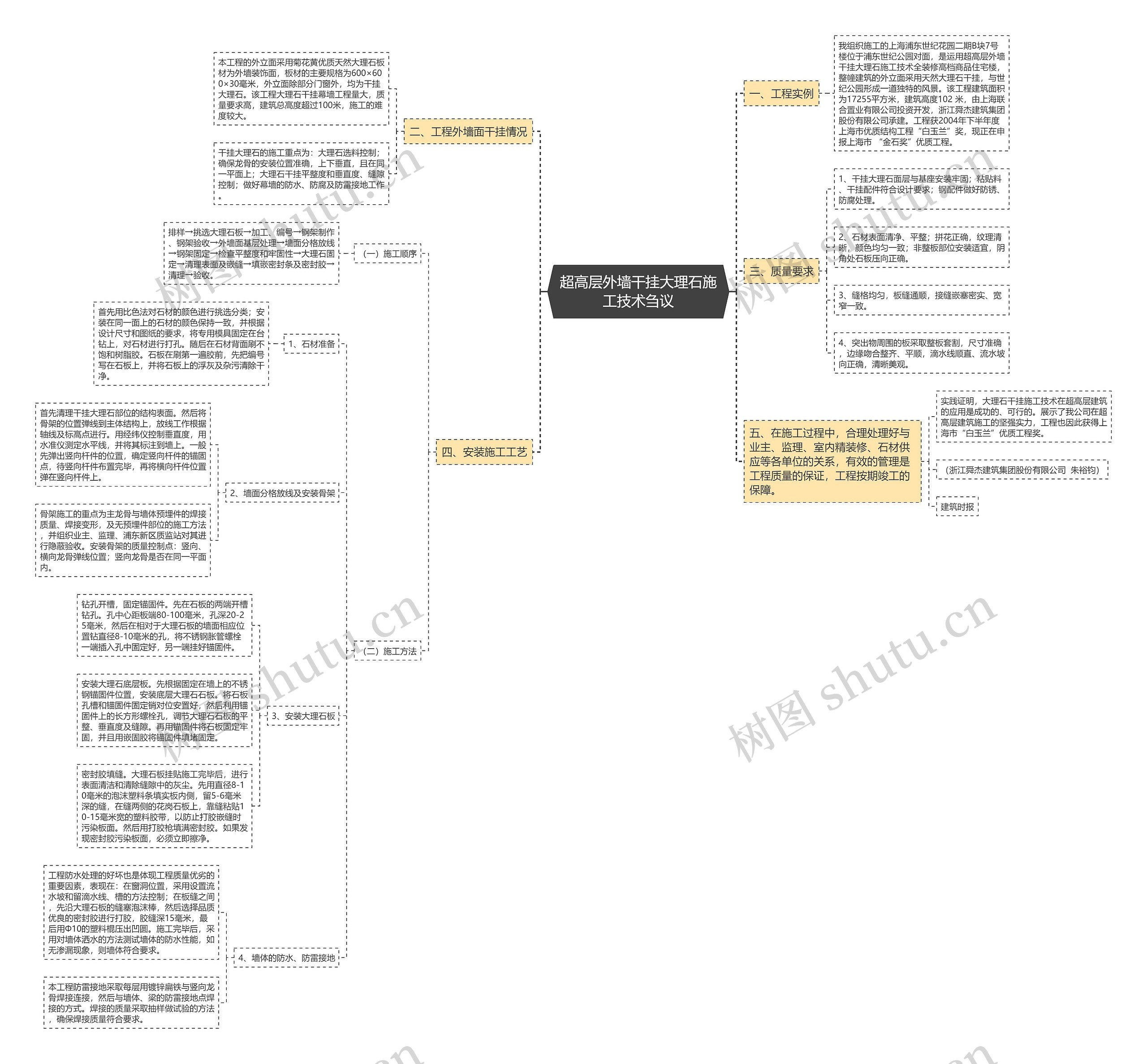

超高层外墙干挂大理石施工技术刍议思维导图

上古男污神

2023-03-01

浏览量: 0

高层

大理石

工程

施工

干挂

安装

固定

质量

建筑

位置

工程纠纷

建筑工程施工

工程施工方案

大理石干挂施工是原先湿作业方法的改进。干挂施工墙面在风力和地震作用下允许产生适量的变位，不会出现裂纹和脱落。当风力和地震力消失后，石板也会随结构而复位。其优点是：省去了灌浆工序，施工周期缩短，减轻建筑自重，提高了抗震性能，有效防止了石板脱落，且不受灌浆中的盐碱渗透污染，提高装饰质量及美观效果。

树图思维导图提供《超高层外墙干挂大理石施工技术刍议》在线思维导图免费制作，点击“编辑”按钮，可对《超高层外墙干挂大理石施工技术刍议》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7908a595f88ab9611995a2bc89c06bfe

思维导图大纲

一、工程实例

我组织施工的上海浦东世纪花园二期B块7号楼位于浦东世纪公园对面，是运用超高层外墙干挂大理石施工技术全装修高档商品住宅楼，整幢建筑的外立面采用天然大理石干挂，与世纪公园形成一道独特的风景。该工程建筑面积为17255平方米，建筑高度102 米，由上海联合置业有限公司投资开发，浙江舜杰建筑集团股份有限公司承建。工程获2004年下半年度上海市优质结构工程“白玉兰”奖，现正在申报上海市 “金石奖”优质工程。

二、工程外墙面干挂情况

本工程的外立面采用菊花黄优质天然大理石板材为外墙装饰面，板材的主要规格为600×600×30毫米，外立面除部分门窗外，均为干挂大理石。该工程大理石干挂幕墙工程量大，质量要求高，建筑总高度超过100米，施工的难度较大。

干挂大理石的施工重点为：大理石选料控制；确保龙骨的安装位置准确，上下垂直，且在同一平面上；大理石干挂平整度和垂直度、缝隙控制；做好幕墙的防水、防腐及防雷接地工作。

三、质量要求

1、干挂大理石面层与基座安装牢固；粘贴料、干挂配件符合设计要求；钢配件做好防锈、防腐处理。

2、石材表面清净、平整；拼花正确，纹理清晰，颜色均匀一致；非整板部位安装适宜，阴角处石板压向正确。

3、缝格均匀，板缝通顺，接缝嵌塞密实、宽窄一致。

4、突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，滴水线顺直、流水坡向正确，清晰美观。

四、安装施工工艺

（一）施工顺序

排样→挑选大理石板→加工、编号→钢架制作、钢架验收→外墙面基层处理→墙面分格放线→钢架固定→检查平整度和牢固性→大理石固定→清理表面及嵌缝→填嵌密封条及密封胶→清理→验收。

（二）施工方法

1、石材准备

首先用比色法对石材的颜色进行挑选分类；安装在同一面上的石材的颜色保持一致，并根据设计尺寸和图纸的要求，将专用模具固定在台钻上，对石材进行打孔。随后在石材背面刷不饱和树脂胶。石板在刷第一遍胶前，先把编号写在石板上，并将石板上的浮灰及杂污清除干净。

2、墙面分格放线及安装骨架

首先清理干挂大理石部位的结构表面。然后将骨架的位置弹线到主体结构上，放线工作根据轴线及标高点进行。用经纬仪控制垂直度，用水准仪测定水平线，并将其标注到墙上。一般先弹出竖向杆件的位置，确定竖向杆件的锚固点，待竖向杆件布置完毕，再将横向杆件位置弹在竖向杆件上。

骨架施工的重点为主龙骨与墙体预埋件的焊接质量、焊接变形，及无预埋件部位的施工方法，并组织业主、监理、浦东新区质监站对其进行隐蔽验收。安装骨架的质量控制点：竖向、横向龙骨弹线位置；竖向龙骨是否在同一平面内。

3、安装大理石板

钻孔开槽，固定锚固件。先在石板的两端开槽钻孔。孔中心距板端80-100毫米，孔深20-25毫米，然后在相对于大理石板的墙面相应位置钻直径8-10毫米的孔，将不锈钢胀管螺栓一端插入孔中固定好，另一端挂好锚固件。

安装大理石底层板。先根据固定在墙上的不锈钢锚固件位置，安装底层大理石石板。将石板孔槽和锚固件固定销对位安置好，然后利用锚固件上的长方形螺栓孔，调节大理石石板的平整、垂直度及缝隙。再用锚固件将石板固定牢固，并且用嵌固胶将锚固件填堵固定。

密封胶填缝。大理石板挂贴施工完毕后，进行表面清洁和清除缝隙中的灰尘。先用直径8-10毫米的泡沫塑料条填实板内侧，留5-6毫米深的缝，在缝两侧的花岗石板上，靠缝粘贴10-15毫米宽的塑料胶带，以防止打胶嵌缝时污染板面。然后用打胶枪填满密封胶。如果发现密封胶污染板面，必须立即擦净。

4、墙体的防水、防雷接地

工程防水处理的好坏也是体现工程质量优劣的重要因素，表现在：在窗洞位置，采用设置流水坡和留滴水线、槽的方法控制；在板缝之间，先沿大理石板的缝塞泡沫棒，然后选择品质优良的密封胶进行打胶，胶缝深15毫米，最后用Φ10的塑料棍压出凹圆。施工完毕后，采用对墙体洒水的方法测试墙体的防水性能，如无渗漏现象，则墙体符合要求。

本工程防雷接地采取每层用镀锌扁铁与竖向龙骨焊接连接，然后与墙体、梁的防雷接地点焊接的方式。焊接的质量采取抽样做试验的方法，确保焊接质量符合要求。
