摘要：叙述了灌注桩后压浆适用的地质条件，加固机理，参数的确定，施工工艺及在实际工程中的应用。

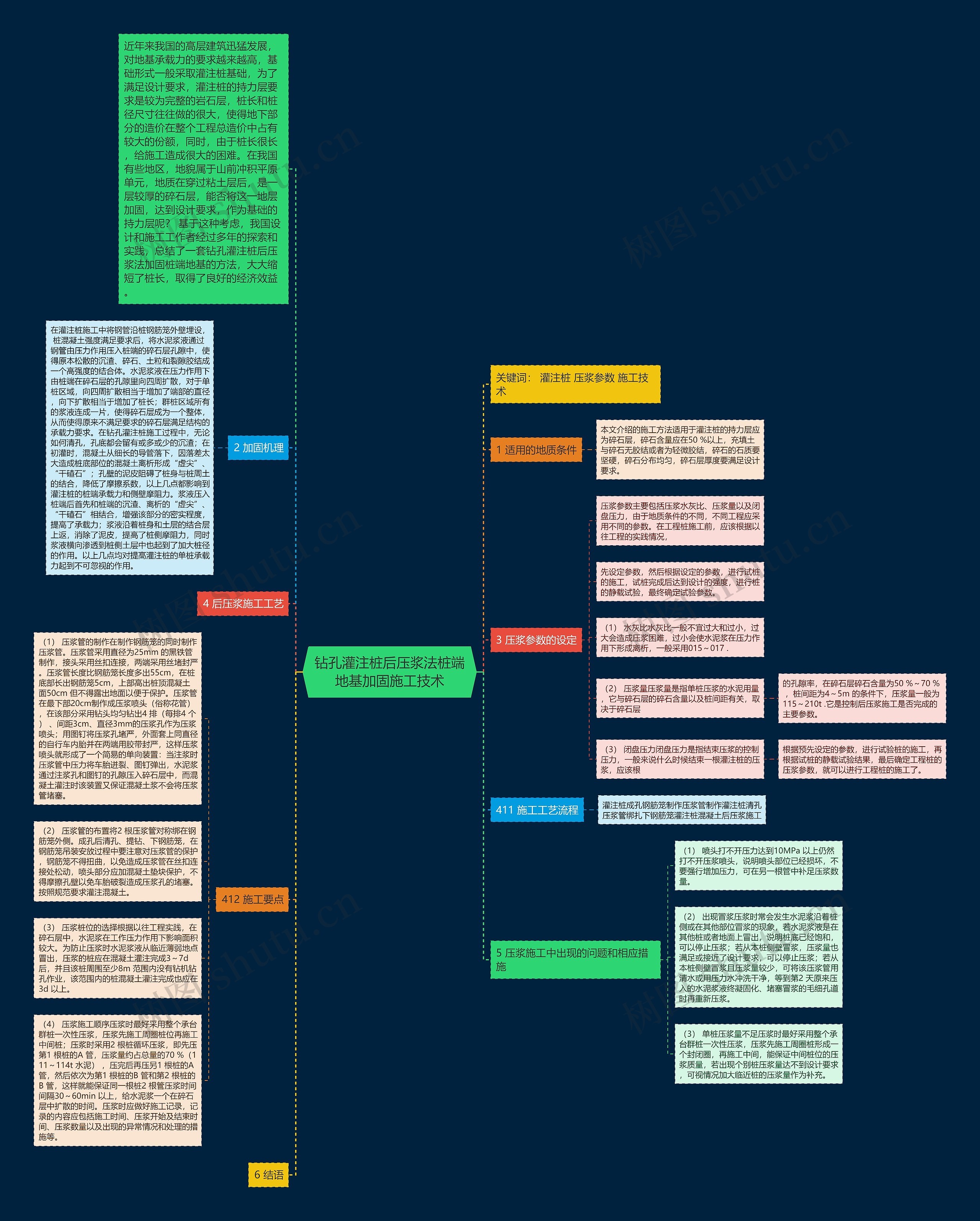

树图思维导图提供《钻孔灌注桩后压浆法桩端地基加固施工技术》在线思维导图免费制作，点击“编辑”按钮，可对《钻孔灌注桩后压浆法桩端地基加固施工技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d02343f8b535915caa1caa9cf9b2d786

思维导图大纲

1 适用的地质条件

本文介绍的施工方法适用于灌注桩的持力层应为碎石层，碎石含量应在50 %以上，充填土与碎石无胶结或者为轻微胶结，碎石的石质要坚硬，碎石分布均匀，碎石层厚度要满足设计要求。

2 加固机理

在灌注桩施工中将钢管沿桩钢筋笼外壁埋设，桩混凝土强度满足要求后，将水泥浆液通过钢管由压力作用压入桩端的碎石层孔隙中，使得原本松散的沉渣、碎石、土粒和裂隙胶结成一个高强度的结合体。水泥浆液在压力作用下由桩端在碎石层的孔隙里向四周扩散，对于单桩区域，向四周扩散相当于增加了端部的直径，向下扩散相当于增加了桩长；群桩区域所有的浆液连成一片，使得碎石层成为一个整体，从而使得原来不满足要求的碎石层满足结构的承载力要求。在钻孔灌注桩施工过程中，无论如何清孔，孔底都会留有或多或少的沉渣；在初灌时，混凝土从细长的导管落下，因落差太大造成桩底部位的混凝土离析形成“虚尖”、“干碴石”；孔壁的泥皮阻碍了桩身与桩周土的结合，降低了摩擦系数，以上几点都影响到灌注桩的桩端承载力和侧壁摩阻力。浆液压入桩端后首先和桩端的沉渣、离析的“虚尖”、“干碴石”相结合，增强该部分的密实程度，提高了承载力；浆液沿着桩身和土层的结合层上返，消除了泥皮，提高了桩侧摩阻力，同时浆液横向渗透到桩侧土层中也起到了加大桩径的作用。以上几点均对提高灌注桩的单桩承载力起到不可忽视的作用。

3 压浆参数的设定

压浆参数主要包括压浆水灰比、压浆量以及闭盘压力，由于地质条件的不同，不同工程应采用不同的参数。在工程桩施工前，应该根据以往工程的实践情况，

先设定参数，然后根据设定的参数，进行试桩的施工，试桩完成后达到设计的强度，进行桩的静载试验，最终确定试验参数。

（1）水灰比水灰比一般不宜过大和过小，过大会造成压浆困难，过小会使水泥浆在压力作用下形成离析，一般采用015～017 .

（2）压浆量压浆量是指单桩压浆的水泥用量，它与碎石层的碎石含量以及桩间距有关，取决于碎石层

的孔隙率，在碎石层碎石含量为50 %～70 % ，桩间距为4～5m 的条件下，压浆量一般为115～210t .它是控制后压浆施工是否完成的主要参数。

（3）闭盘压力闭盘压力是指结束压浆的控制压力，一般来说什么时候结束一根灌注桩的压浆，应该根

根据预先设定的参数，进行试验桩的施工，再根据试桩的静载试验结果，最后确定工程桩的压浆参数，就可以进行工程桩的施工了。

4 后压浆施工工艺

411 施工工艺流程

灌注桩成孔钢筋笼制作压浆管制作灌注桩清孔压浆管绑扎下钢筋笼灌注桩混凝土后压浆施工

412 施工要点

（1）压浆管的制作在制作钢筋笼的同时制作压浆管。压浆管采用直径为25mm 的黑铁管制作，接头采用丝扣连接，两端采用丝堵封严。压浆管长度比钢筋笼长度多出55cm，在桩底部长出钢筋笼5cm，上部高出桩顶混凝土面50cm 但不得露出地面以便于保护。压浆管在最下部20cm制作成压浆喷头（俗称花管），在该部分采用钻头均匀钻出4 排（每排4 个）、间距3cm、直径3mm的压浆孔作为压浆喷头；用图钉将压浆孔堵严，外面套上同直径的自行车内胎并在两端用胶带封严，这样压浆喷头就形成了一个简易的单向装置：当注浆时压浆管中压力将车胎迸裂、图钉弹出，水泥浆通过注浆孔和图钉的孔隙压入碎石层中，而混凝土灌注时该装置又保证混凝土浆不会将压浆管堵塞。

（2）压浆管的布置将2 根压浆管对称绑在钢筋笼外侧。成孔后清孔、提钻、下钢筋笼，在钢筋笼吊装安放过程中要注意对压浆管的保护，钢筋笼不得扭曲，以免造成压浆管在丝扣连接处松动，喷头部分应加混凝土垫块保护，不得摩擦孔壁以免车胎破裂造成压浆孔的堵塞。按照规范要求灌注混凝土。

（3）压浆桩位的选择根据以往工程实践，在碎石层中，水泥浆在工作压力作用下影响面积较大。为防止压浆时水泥浆液从临近薄弱地点冒出，压浆的桩应在混凝土灌注完成3～7d 后，并且该桩周围至少8m 范围内没有钻机钻孔作业，该范围内的桩混凝土灌注完成也应在3d 以上。

（4）压浆施工顺序压浆时最好采用整个承台群桩一次性压浆，压浆先施工周圈桩位再施工中间桩；压浆时采用2 根桩循环压浆，即先压第1 根桩的A 管，压浆量约占总量的70 %（111～114t 水泥），压完后再压另1 根桩的A 管，然后依次为第1 根桩的B 管和第2 根桩的B 管，这样就能保证同一根桩2 根管压浆时间间隔30～60min 以上，给水泥浆一个在碎石层中扩散的时间。压浆时应做好施工记录，记录的内容应包括施工时间、压浆开始及结束时间、压浆数量以及出现的异常情况和处理的措施等。

5 压浆施工中出现的问题和相应措施

（1）喷头打不开压力达到10MPa 以上仍然打不开压浆喷头，说明喷头部位已经损坏，不要强行增加压力，可在另一根管中补足压浆数量。

（2）出现冒浆压浆时常会发生水泥浆沿着桩侧或在其他部位冒浆的现象，若水泥浆液是在其他桩或者地面上冒出，说明桩底已经饱和，可以停止压浆；若从本桩侧壁冒浆，压浆量也满足或接近了设计要求，可以停止压浆；若从本桩侧壁冒浆且压浆量较少，可将该压浆管用清水或用压力水冲洗干净，等到第2 天原来压入的水泥浆液终凝固化、堵塞冒浆的毛细孔道时再重新压浆。

（3）单桩压浆量不足压浆时最好采用整个承台群桩一次性压浆，压浆先施工周圈桩形成一个封闭圈，再施工中间，能保证中间桩位的压浆质量，若出现个别桩压浆量达不到设计要求，可视情况加大临近桩的压浆量作为补充。

6 结语
