摘要：国贸中心二期工程总建筑面积约12.3万平方米，包括地库、办公楼和裙房三部分，是一个综合性的建筑。在办公楼和裙房外围装饰上采用单元式明框结构玻璃幕和部分蜂窝铝板，其中外围玻璃幕墙共约23694平方米，外围幕墙由和兴玻璃铝业（上海）有限公司设计。

树图思维导图提供《单元板块玻璃幕墙技术总结》在线思维导图免费制作，点击“编辑”按钮，可对《单元板块玻璃幕墙技术总结》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：888b12c11435cae5c5911ebd5d45a1af

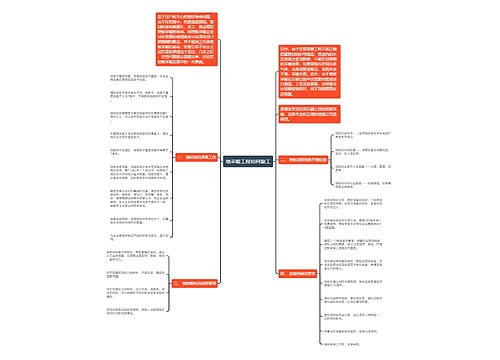

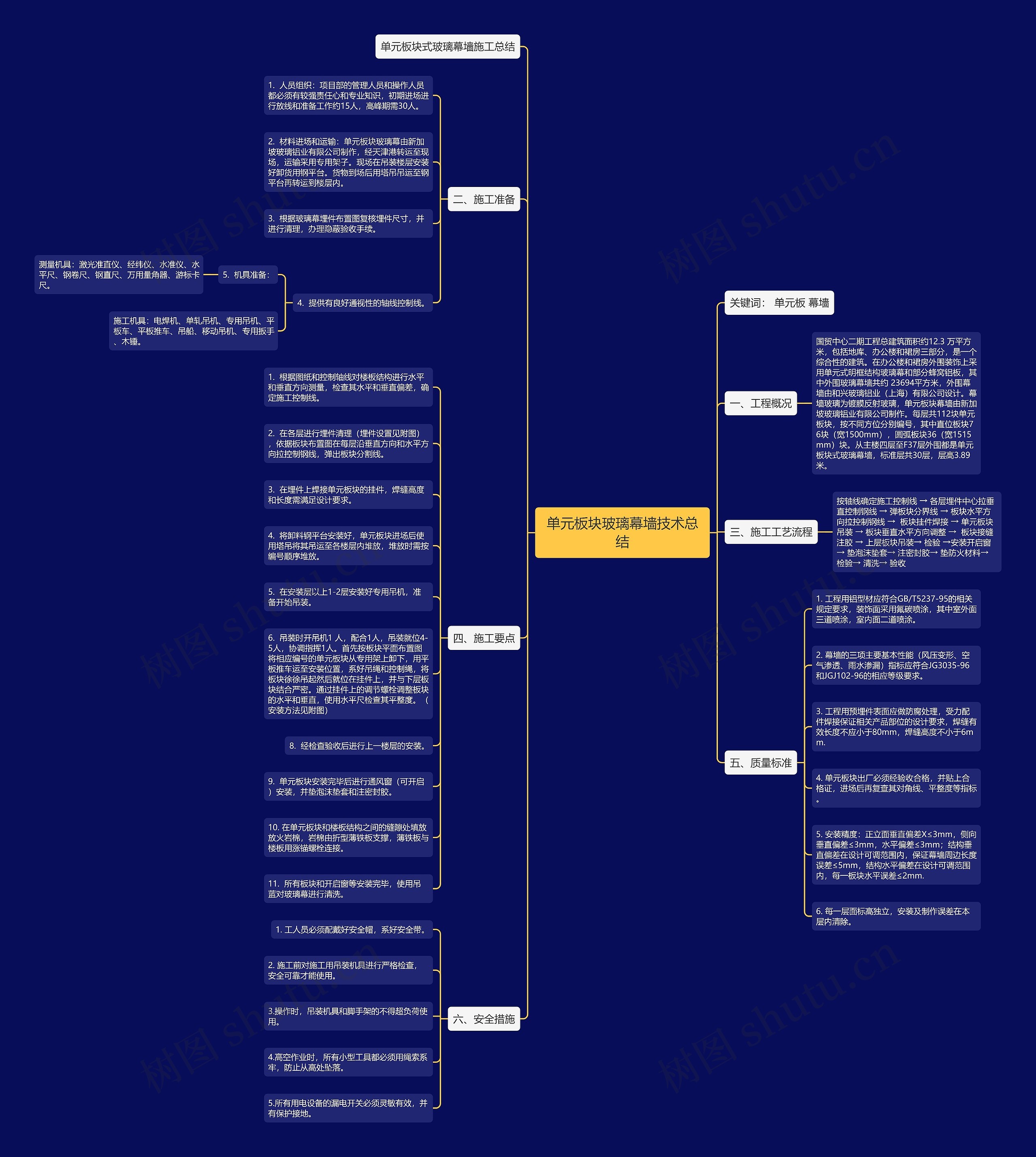

思维导图大纲

一、工程概况

国贸中心二期工程总建筑面积约12.3 万平方米，包括地库、办公楼和裙房三部分，是一个综合性的建筑。在办公楼和裙房外围装饰上采用单元式明框结构玻璃幕和部分蜂窝铝板，其中外围玻璃幕墙共约 23694平方米，外围幕墙由和兴玻璃铝业（上海）有限公司设计。幕墙玻璃为镀膜反射玻璃，单元板块幕墙由新加坡玻璃铝业有限公司制作。每层共112块单元板块，按不同方位分别编号，其中直位板块76块（宽1500mm），圆弧板块36（宽1515mm）块。从主楼四层至F37层外围都是单元板块式玻璃幕墙，标准层共30层，层高3.89米。

二、施工准备

1. 人员组织：项目部的管理人员和操作人员都必须有较强责任心和专业知识，初期进场进行放线和准备工作约15人，高峰期需30人。

2. 材料进场和运输：单元板块玻璃幕由新加坡玻璃铝业有限公司制作，经天津港转运至现场，运输采用专用架子。现场在吊装楼层安装好卸货用钢平台。货物到场后用塔吊吊运至钢平台再转运到楼层内。

3. 根据玻璃幕埋件布置图复核埋件尺寸，并进行清理，办理隐蔽验收手续。

4. 提供有良好通视性的轴线控制线。

5. 机具准备：

测量机具：激光准直仪、经纬仪、水准仪、水平尺、钢卷尺、钢直尺、万用量角器、游标卡尺。

施工机具：电焊机、单轧吊机、专用吊机、平板车、平板推车、吊船、移动吊机、专用扳手、木锤。

三、施工工艺流程

按轴线确定施工控制线 → 各层埋件中心拉垂直控制钢线 → 弹板块分界线 → 板块水平方向拉控制钢线 → 板块挂件焊接 → 单元板块吊装 → 板块垂直水平方向调整 → 板块接缝注胶 → 上层板块吊装→ 检验 →安装开启窗 → 垫泡沫垫套→ 注密封胶→ 垫防火材料→ 检验→ 清洗→ 验收

四、施工要点

1. 根据图纸和控制轴线对楼板结构进行水平和垂直方向测量，检查其水平和垂直偏差，确定施工控制线。

2. 在各层进行埋件清理（埋件设置见附图），依据板块布置图在每层沿垂直方向和水平方向拉控制钢线，弹出板块分割线。

3. 在埋件上焊接单元板块的挂件，焊缝高度和长度需满足设计要求。

4. 将卸料钢平台安装好，单元板块进场后使用塔吊将其吊运至各楼层内堆放，堆放时需按编号顺序堆放。

5. 在安装层以上1-2层安装好专用吊机，准备开始吊装。

6. 吊装时开吊机1 人，配合1人，吊装就位4-5人，协调指挥1人。首先按板块平面布置图将相应编号的单元板块从专用架上卸下，用平板推车运至安装位置，系好吊绳和控制绳，将板块徐徐吊起然后就位在挂件上，并与下层板块结合严密。通过挂件上的调节螺栓调整板块的水平和垂直，使用水平尺检查其平整度。（安装方法见附图）

8. 经检查验收后进行上一楼层的安装。

9. 单元板块安装完毕后进行通风窗（可开启）安装，并垫泡沫垫套和注密封胶。

10. 在单元板块和楼板结构之间的缝隙处填放放火岩棉，岩棉由折型薄铁板支撑，薄铁板与楼板用涨锚螺栓连接。

11. 所有板块和开启窗等安装完毕，使用吊蓝对玻璃幕进行清洗。
