近年来，随着国家重点工程对桩孔质量、成孔速度及施工环保等要求的不断提高，一些中小型旋挖钻机已悄然兴起，越来越受到施工者的关注。旋挖钻机成桩亦称回转斗成桩、取土成桩，在覆盖层施工具有成孔质量好、速度快、无噪音、无污染或小污染等优势，对于干硬性粘土，可不用静态泥浆稳定液护壁，一般覆盖层采用泥浆护壁。由于我国地域广阔，地质条件较为复杂，旋挖钻机施工中成孔工艺的制定要有针对性，以防止发生埋钻、坍塌等施工事故，避免造成损失。本文结合我公司承建浦东某工程桩基工程成孔的施工案例，就旋挖钻机成孔过程中如何避免坍塌、埋钻等

树图思维导图提供《浅谈桩基工程钻孔施工技术》在线思维导图免费制作，点击“编辑”按钮，可对《浅谈桩基工程钻孔施工技术》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：fcb82f7fbb7b9a9597dc19d2bac3c743

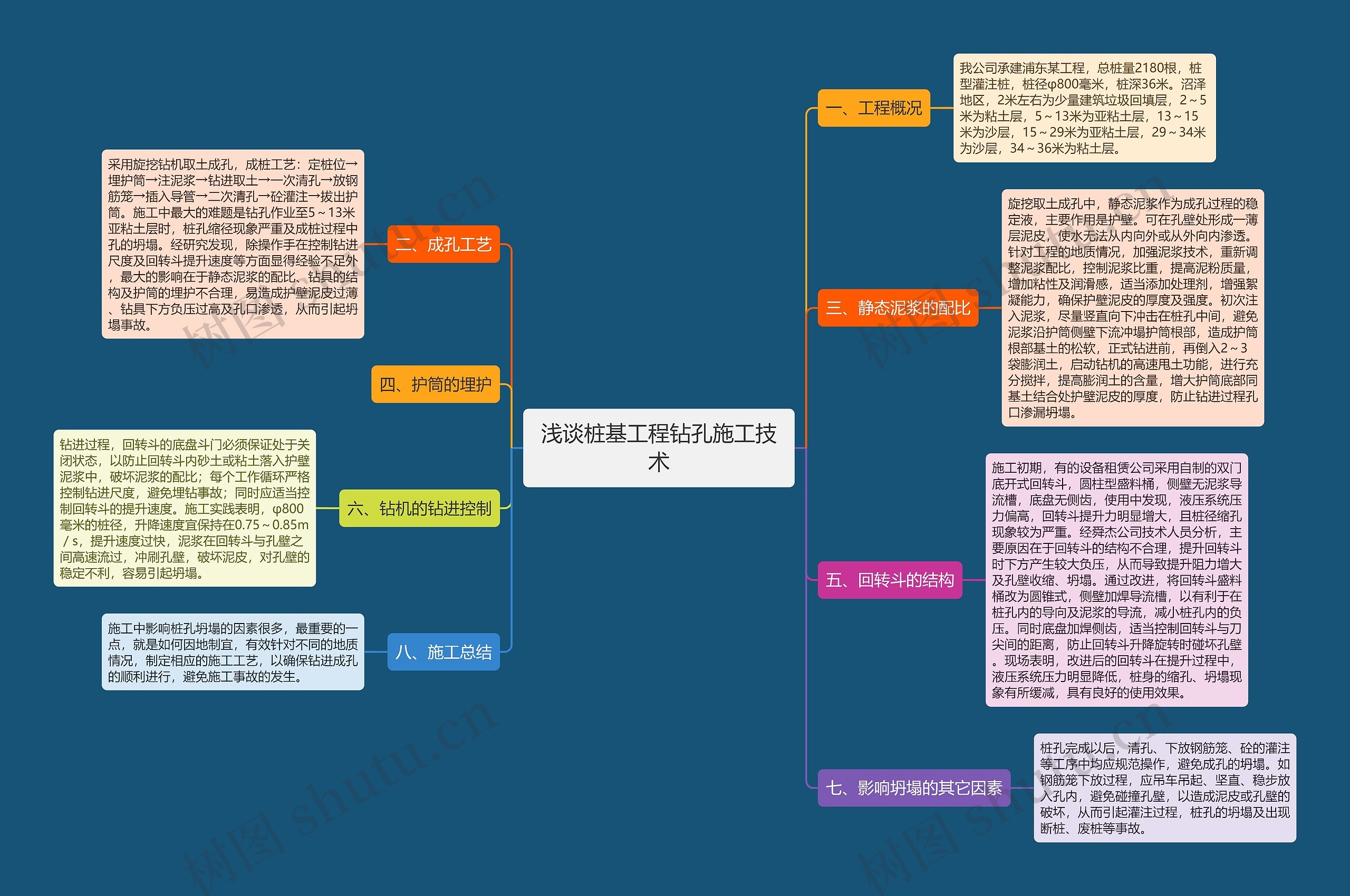

思维导图大纲

一、工程概况

我公司承建浦东某工程，总桩量2180根，桩型灌注桩，桩径φ800毫米，桩深36米。沼泽地区，2米左右为少量建筑垃圾回填层，2～5米为粘土层，5～13米为亚粘土层，13～15米为沙层，15～29米为亚粘土层，29～34米为沙层，34～36米为粘土层。

二、成孔工艺

采用旋挖钻机取土成孔，成桩工艺：定桩位→埋护筒→注泥浆→钻进取土→一次清孔→放钢筋笼→插入导管→二次清孔→砼灌注→拔出护筒。施工中最大的难题是钻孔作业至5～13米亚粘土层时，桩孔缩径现象严重及成桩过程中孔的坍塌。经研究发现，除操作手在控制钻进尺度及回转斗提升速度等方面显得经验不足外，最大的影响在于静态泥浆的配比、钻具的结构及护筒的埋护不合理，易造成护壁泥皮过薄、钻具下方负压过高及孔口渗透，从而引起坍塌事故。

三、静态泥浆的配比

旋挖取土成孔中，静态泥浆作为成孔过程的稳定液，主要作用是护壁。可在孔壁处形成一薄层泥皮，使水无法从内向外或从外向内渗透。针对工程的地质情况，加强泥浆技术，重新调整泥浆配比，控制泥浆比重，提高泥粉质量，增加粘性及润滑感，适当添加处理剂，增强絮凝能力，确保护壁泥皮的厚度及强度。初次注入泥浆，尽量竖直向下冲击在桩孔中间，避免泥浆沿护筒侧壁下流冲塌护筒根部，造成护筒根部基土的松软，正式钻进前，再倒入2～3袋膨润土，启动钻机的高速甩土功能，进行充分搅拌，提高膨润土的含量，增大护筒底部同基土结合处护壁泥皮的厚度，防止钻进过程孔口渗漏坍塌。

四、护筒的埋护

五、回转斗的结构

施工初期，有的设备租赁公司采用自制的双门底开式回转斗，圆柱型盛料桶，侧壁无泥浆导流槽，底盘无侧齿，使用中发现，液压系统压力偏高，回转斗提升力明显增大，且桩径缩孔现象较为严重。经舜杰公司技术人员分析，主要原因在于回转斗的结构不合理，提升回转斗时下方产生较大负压，从而导致提升阻力增大及孔壁收缩、坍塌。通过改进，将回转斗盛料桶改为圆锥式，侧壁加焊导流槽，以有利于在桩孔内的导向及泥浆的导流，减小桩孔内的负压。同时底盘加焊侧齿，适当控制回转斗与刀尖间的距离，防止回转斗升降旋转时碰坏孔壁。现场表明，改进后的回转斗在提升过程中，液压系统压力明显降低，桩身的缩孔、坍塌现象有所缓减，具有良好的使用效果。

六、钻机的钻进控制

钻进过程，回转斗的底盘斗门必须保证处于关闭状态，以防止回转斗内砂土或粘土落入护壁泥浆中，破坏泥浆的配比；每个工作循环严格控制钻进尺度，避免埋钻事故；同时应适当控制回转斗的提升速度。施工实践表明，φ800毫米的桩径，升降速度宜保持在0.75～0.85m／s，提升速度过快，泥浆在回转斗与孔壁之间高速流过，冲刷孔壁，破坏泥皮，对孔壁的稳定不利，容易引起坍塌。
