论文摘要:随着科技技术的发展,公路事业的不断扩大,本文根据影响桥梁桥面施工的因素,提出桥梁桥面防水层施工技术,并对其质量控制这方面探讨、分析。

树图思维导图提供《桥梁防水层质量的控制分析》在线思维导图免费制作，点击“编辑”按钮，可对《桥梁防水层质量的控制分析》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f946abb5e5d71d5cf9e907b070a2b24b

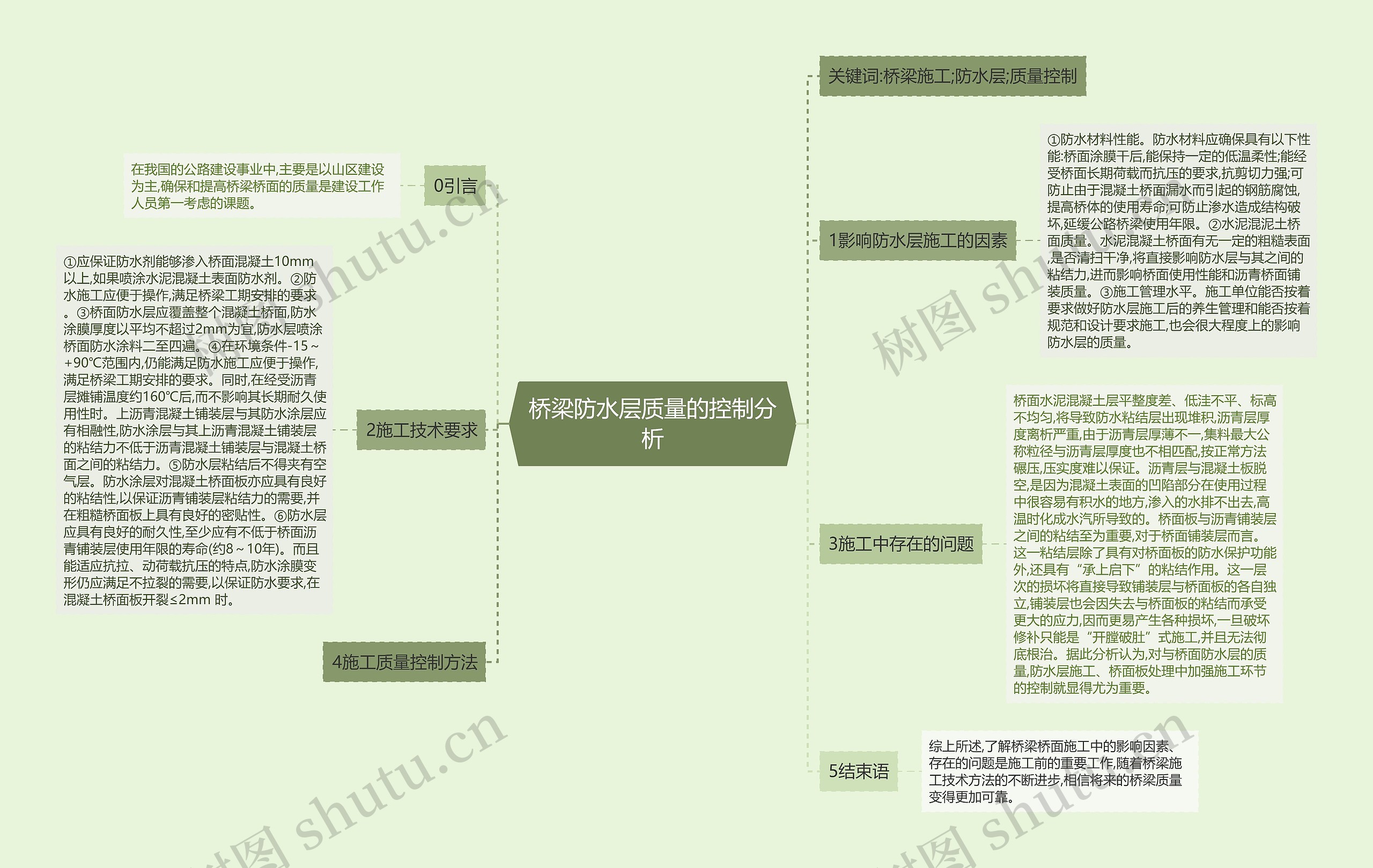

思维导图大纲

0引言

在我国的公路建设事业中,主要是以山区建设为主,确保和提高桥梁桥面的质量是建设工作人员第一考虑的课题。

1影响防水层施工的因素

①防水材料性能。防水材料应确保具有以下性能:桥面涂膜干后,能保持一定的低温柔性;能经受桥面长期荷载而抗压的要求,抗剪切力强;可防止由于混凝土桥面漏水而引起的钢筋腐蚀,提高桥体的使用寿命;可防止渗水造成结构破坏,延缓公路桥梁使用年限。②水泥混泥土桥面质量。水泥混凝土桥面有无一定的粗糙表面,是否清扫干净,将直接影响防水层与其之间的粘结力,进而影响桥面使用性能和沥青桥面铺装质量。③施工管理水平。施工单位能否按着要求做好防水层施工后的养生管理和能否按着规范和设计要求施工,也会很大程度上的影响防水层的质量。

2施工技术要求

①应保证防水剂能够渗入桥面混凝土10mm 以上,如果喷涂水泥混凝土表面防水剂。②防水施工应便于操作,满足桥梁工期安排的要求。③桥面防水层应覆盖整个混凝土桥面,防水涂膜厚度以平均不超过2mm为宜,防水层喷涂桥面防水涂料二至四遍。④在环境条件-15～+90℃范围内,仍能满足防水施工应便于操作,满足桥梁工期安排的要求。同时,在经受沥青层摊铺温度约160℃后,而不影响其长期耐久使用性时。上沥青混凝土铺装层与其防水涂层应有相融性,防水涂层与其上沥青混凝土铺装层的粘结力不低于沥青混凝土铺装层与混凝土桥面之间的粘结力。⑤防水层粘结后不得夹有空气层。防水涂层对混凝土桥面板亦应具有良好的粘结性,以保证沥青铺装层粘结力的需要,并在粗糙桥面板上具有良好的密贴性。⑥防水层应具有良好的耐久性,至少应有不低于桥面沥青铺装层使用年限的寿命(约8～10年)。而且能适应抗拉、动荷载抗压的特点,防水涂膜变形仍应满足不拉裂的需要,以保证防水要求,在混凝土桥面板开裂≤2mm 时。

3施工中存在的问题

桥面水泥混凝土层平整度差、低洼不平、标高不均匀,将导致防水粘结层出现堆积,沥青层厚度离析严重,由于沥青层厚薄不一,集料最大公称粒径与沥青层厚度也不相匹配,按正常方法碾压,压实度难以保证。沥青层与混凝土板脱空,是因为混凝土表面的凹陷部分在使用过程中很容易有积水的地方,渗入的水排不出去,高温时化成水汽所导致的。桥面板与沥青铺装层之间的粘结至为重要,对于桥面铺装层而言。这一粘结层除了具有对桥面板的防水保护功能外,还具有“承上启下”的粘结作用。这一层次的损坏将直接导致铺装层与桥面板的各自独立,铺装层也会因失去与桥面板的粘结而承受更大的应力,因而更易产生各种损坏,一旦破坏修补只能是“开膛破肚”式施工,并且无法彻底根治。据此分析认为,对与桥面防水层的质量,防水层施工、桥面板处理中加强施工环节的控制就显得尤为重要。

4施工质量控制方法
