石材幕墙就是板材为建筑石板的建筑幕墙,中国的石材幕墙是世界生产和使用大国。据不完全统计,国内年均石材装饰板材用于墙面装饰的约 2500万平方米左右,所用石材幕墙挂件约1.4亿套左右。如何控制石材幕墙的质量,已经成为建筑装饰工程重中之重。

树图思维导图提供《浅谈建筑装饰工程中石材幕墙的质量控制》在线思维导图免费制作，点击“编辑”按钮，可对《浅谈建筑装饰工程中石材幕墙的质量控制》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：920296c00103afdb6c561eda5979a0e3

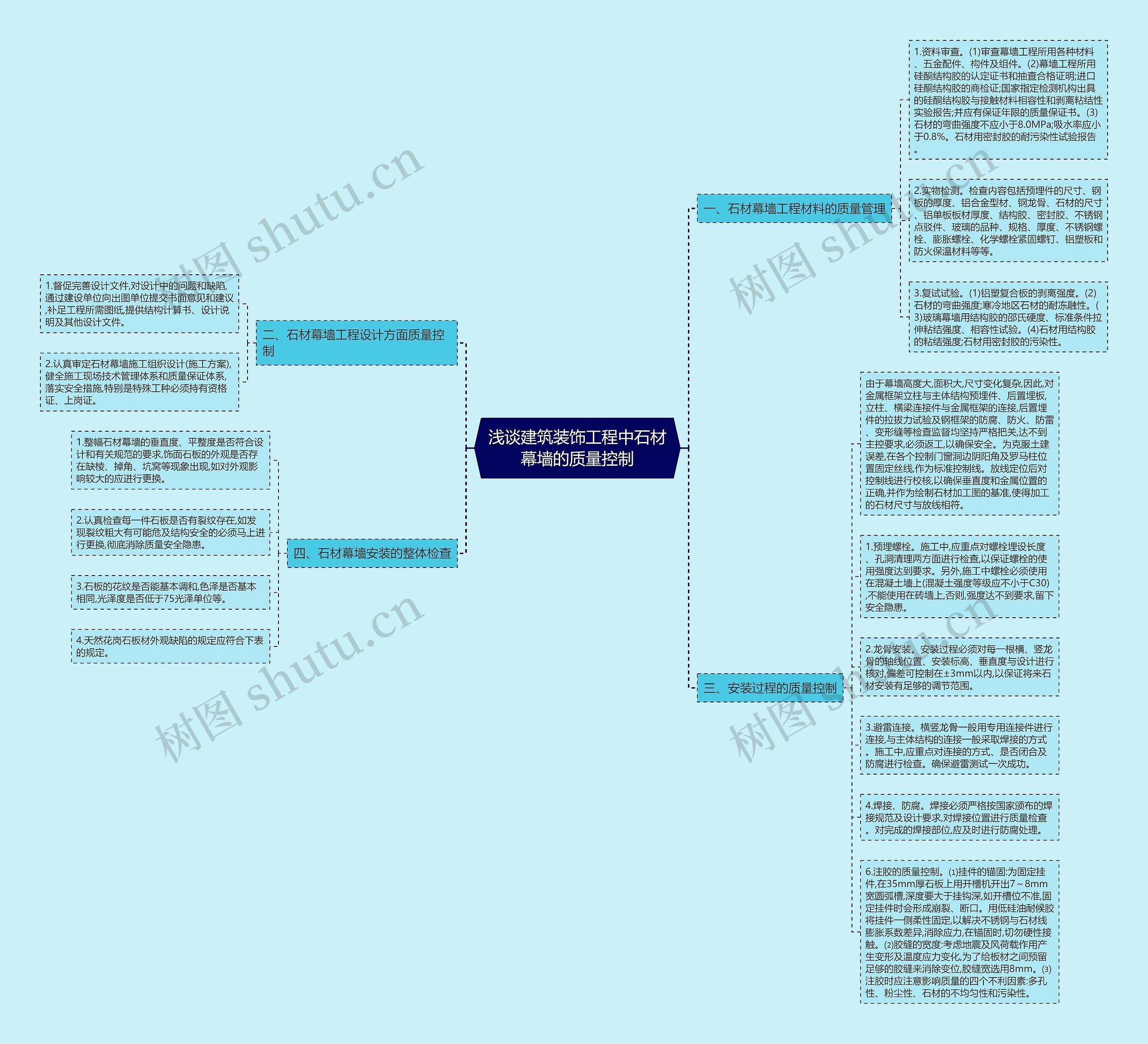

思维导图大纲

一、石材幕墙工程材料的质量管理

1.资料审查。(1)审查幕墙工程所用各种材料、五金配件、构件及组件。(2)幕墙工程所用硅酮结构胶的认定证书和抽查合格证明;进口硅酮结构胶的商检证;国家指定检测机构出具的硅酮结构胶与接触材料相容性和剥离粘结性实验报告;并应有保证年限的质量保证书。(3)石材的弯曲强度不应小于8.0MPa;吸水率应小于0.8%。石材用密封胶的耐污染性试验报告。

2.实物检测。检查内容包括预埋件的尺寸、钢板的厚度、铝合金型材、钢龙骨、石材的尺寸、铝单板板材厚度、结构胶、密封胶、不锈钢点驳件、玻璃的品种、规格、厚度、不锈钢螺栓、膨胀螺栓、化学螺栓紧固螺钉、铝塑板和防火保温材料等等。

3.复试试验。(1)铝塑复合板的剥离强度。(2)石材的弯曲强度;寒冷地区石材的耐冻融性。(3)玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验。(4)石材用结构胶的粘结强度;石材用密封胶的污染性。

二、石材幕墙工程设计方面质量控制

1.督促完善设计文件,对设计中的问题和缺陷,通过建设单位向出图单位提交书面意见和建议,补足工程所需图纸,提供结构计算书、设计说明及其他设计文件。

2.认真审定石材幕墙施工组织设计(施工方案),健全施工现场技术管理体系和质量保证体系,落实安全措施,特别是特殊工种必须持有资格证、上岗证。

三、安装过程的质量控制

由于幕墙高度大,面积大,尺寸变化复杂,因此,对金属框架立柱与主体结构预埋件、后置埋板,立柱、横梁连接件与金属框架的连接,后置埋件的拉拔力试验及钢框架的防腐、防火、防雷、变形缝等检查监督均坚持严格把关,达不到主控要求,必须返工,以确保安全。为克服土建误差,在各个控制门窗洞边阴阳角及罗马柱位置固定丝线,作为标准控制线。放线定位后对控制线进行校核,以确保垂直度和金属位置的正确,并作为绘制石材加工图的基准,使得加工的石材尺寸与放线相符。

1.预埋螺栓。施工中,应重点对螺栓埋设长度、孔洞清理两方面进行检查,以保证螺栓的使用强度达到要求。另外,施工中螺栓必须使用在混凝土墙上(混凝土强度等级应不小于C30) ,不能使用在砖墙上,否则,强度达不到要求,留下安全隐患。

2.龙骨安装。安装过程必须对每一根横、竖龙骨的轴线位置、安装标高、垂直度与设计进行核对,偏差可控制在±3mm以内,以保证将来石材安装有足够的调节范围。

3.避雷连接。横竖龙骨一般用专用连接件进行连接,与主体结构的连接一般采取焊接的方式。施工中,应重点对连接的方式、是否闭合及防腐进行检查。确保避雷测试一次成功。

4.焊接、防腐。焊接必须严格按国家颁布的焊接规范及设计要求,对焊接位置进行质量检查。对完成的焊接部位,应及时进行防腐处理。

6.注胶的质量控制。⑴挂件的锚固:为固定挂件,在35mm厚石板上用开槽机开出7～8mm宽圆弧槽,深度要大于挂钩深,如开槽位不准,固定挂件时会形成崩裂、断口。用低硅油耐候胶将挂件一侧柔性固定,以解决不锈钢与石材线膨胀系数差异,消除应力,在锚固时,切勿硬性接触。⑵胶缝的宽度:考虑地震及风荷载作用产生变形及温度应力变化,为了给板材之间预留足够的胶缝来消除变位,胶缝宽选用8mm。⑶注胶时应注意影响质量的四个不利因素:多孔性、粉尘性、石材的不均匀性和污染性。
