一、引言

树图思维导图提供《保证钢筋混凝土工程质量的监理实施措施》在线思维导图免费制作，点击“编辑”按钮，可对《保证钢筋混凝土工程质量的监理实施措施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：af2d9b0b4809f1d62ca6babbbdee01ef

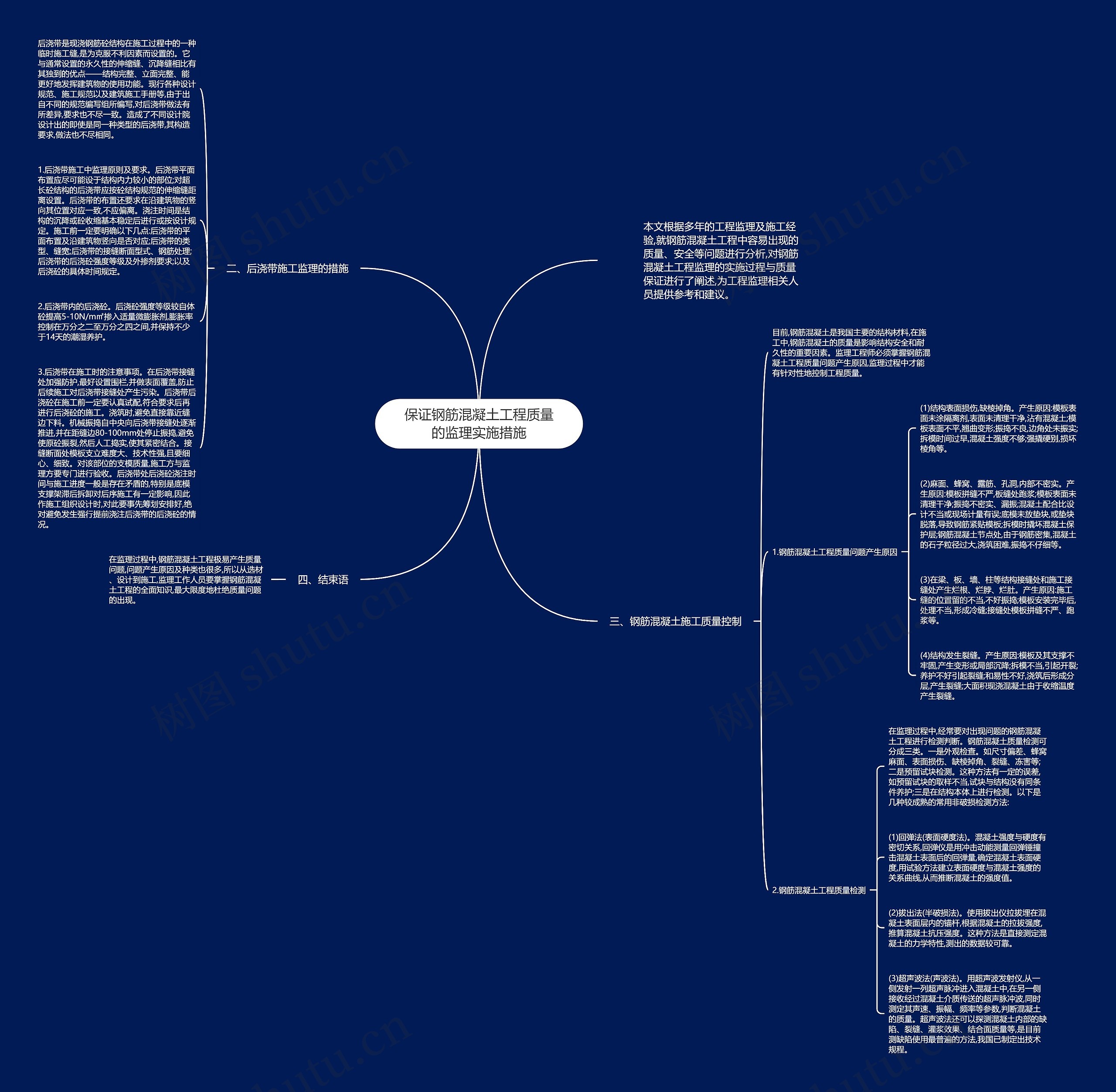

思维导图大纲

二、后浇带施工监理的措施

后浇带是现浇钢筋砼结构在施工过程中的一种临时施工缝,是为克服不利因素而设置的。它与通常设置的永久性的伸缩缝、沉降缝相比有其独到的优点——结构完整、立面完整、能更好地发挥建筑物的使用功能。现行各种设计规范、施工规范以及建筑施工手册等,由于出自不同的规范编写组所编写,对后浇带做法有所差异,要求也不尽一致。造成了不同设计院设计出的即使是同一种类型的后浇带,其构造要求,做法也不尽相同。

1.后浇带施工中监理原则及要求。后浇带平面布置应尽可能设于结构内力较小的部位;对超长砼结构的后浇带应按砼结构规范的伸缩缝距离设置。后浇带的布置还要求在沿建筑物的竖向其位置对应一致,不应偏离。浇注时间是结构的沉降或砼收缩基本稳定后进行或按设计规定。施工前一定要明确以下几点:后浇带的平面布置及沿建筑物竖向是否对应;后浇带的类型、缝宽;后浇带的接缝断面型式、钢筋处理;后浇带的后浇砼强度等级及外掺剂要求;以及后浇砼的具体时间规定。

2.后浇带内的后浇砼。后浇砼强度等级较自体砼提高5-10N/m㎡掺入适量微膨胀剂,膨胀率控制在万分之二至万分之四之间,并保持不少于14天的潮湿养护。

3.后浇带在施工时的注意事项。在后浇带接缝处加强防护,最好设置围栏,并做表面覆盖,防止后续施工对后浇带接缝处产生污染。后浇带后浇砼在施工前一定要认真试配,符合要求后再进行后浇砼的施工。浇筑时,避免直接靠近缝边下料。机械振捣自中央向后浇带接缝处逐渐推进,并在距缝边80-100mm处停止振捣,避免使原砼振裂,然后人工捣实,使其紧密结合。接缝断面处模板支立难度大、技术性强,且要细心、细致。对该部位的支模质量,施工方与监理方要专门进行验收。后浇带处后浇砼浇注时间与施工进度一般是存在矛盾的,特别是底模支撑架滞后拆卸对后序施工有一定影响,因此作施工组织设计时,对此要事先筹划安排好,绝对避免发生强行提前浇注后浇带的后浇砼的情况。

三、钢筋混凝土施工质量控制

目前,钢筋混凝土是我国主要的结构材料,在施工中,钢筋混凝土的质量是影响结构安全和耐久性的重要因素。监理工程师必须掌握钢筋混凝土工程质量问题产生原因,监理过程中才能有针对性地控制工程质量。

1.钢筋混凝土工程质量问题产生原因

(1)结构表面损伤,缺棱掉角。产生原因:模板表面未涂隔离剂,表面未清理干净,沾有混凝土;模板表面不平,翘曲变形;振捣不良,边角处未振实;拆模时间过早,混凝土强度不够;强撬硬别,损坏棱角等。

(2)麻面、蜂窝、露筋、孔洞,内部不密实。产生原因:模板拼缝不严,板缝处跑浆;模板表面未清理干净;振捣不密实、漏振;混凝土配合比设计不当或现场计量有误;底模未放垫块,或垫块脱落,导致钢筋紧贴模板;拆模时撬坏混凝土保护层;钢筋混凝土节点处,由于钢筋密集,混凝土的石子粒径过大,浇筑困难,振捣不仔细等。

(3)在梁、板、墙、柱等结构接缝处和施工接缝处产生烂根、烂脖、烂肚。产生原因:施工缝的位置留的不当,不好振捣;模板安装完毕后,处理不当,形成冷缝;接缝处模板拼缝不严、跑浆等。

(4)结构发生裂缝。产生原因:模板及其支撑不牢固,产生变形或局部沉降;拆模不当,引起开裂;养护不好引起裂缝;和易性不好,浇筑后形成分层,产生裂缝;大面积现浇混凝土由于收缩温度产生裂缝。

2.钢筋混凝土工程质量检测

在监理过程中,经常要对出现问题的钢筋混凝土工程进行检测判断。钢筋混凝土质量检测可分成三类。一是外观检查。如尺寸偏差、蜂窝麻面、表面损伤、缺棱掉角、裂缝、冻害等;二是预留试块检测。这种方法有一定的误差,如预留试块的取样不当,试块与结构没有同条件养护;三是在结构本体上进行检测。以下是几种较成熟的常用非破损检测方法:

(1)回弹法(表面硬度法)。混凝土强度与硬度有密切关系,回弹仪是用冲击动能测量回弹锤撞击混凝土表面后的回弹量,确定混凝土表面硬度,用试验方法建立表面硬度与混凝土强度的关系曲线,从而推断混凝土的强度值。

(2)拔出法(半破损法)。使用拔出仪拉拔埋在混凝土表面层内的锚杆,根据混凝土的拉拔强度,推算混凝土抗压强度。这种方法是直接测定混凝土的力学特性,测出的数据较可靠。

(3)超声波法(声波法)。用超声波发射仪,从一侧发射一列超声脉冲进入混凝土中,在另一侧接收经过混凝土介质传送的超声脉冲波,同时测定其声速、振幅、频率等参数,判断混凝土的质量。超声波法还可以探测混凝土内部的缺陷、裂缝、灌浆效果、结合面质量等,是目前测缺陷使用最普遍的方法,我国已制定出技术规程。
