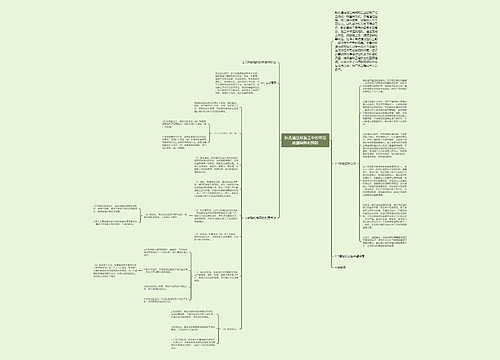

思维导图大纲

一、施工准备阶段质量控制

（一）原材料的质量控制

1、首先抓集料检验，从加工性、结构性两大指标狠抓落实，粗集料要注重颗粒尺寸、形状、松软质和粘附性指标，签订供货合同时要注意保证粗集料筛分级配变异小，保证石料软弱颗粒、白云石、长石的含量控制在合理范围内。细集料应注重砂当量（或≤0.075含量）和粘附性等指标，应严格控制砂，进场后及时搭棚防雨、防晒。所有集料注意分级存放，不得串混。为防止材料离析，还要将场地硬化，并在堆放时采用水平或斜坡分层堆放，不能锥堆。沥青原材料应从粘度等指标着手，确保沥青指标优良，符合设计要求。沥青材料的存放应符合下列要求：

（1）沥青运至沥青厂或沥青加热站后，应按规定分摊进行检验其主要性质指标是否符合要求，不同种类和标号的沥青材料应分别贮存，并应加以标记。

（2）临时性的贮油池必须搭盖棚顶，并应疏通周围排水渠道，防止雨水或地表水进入池内。

2、矿料要求

（1）不同规格的矿料应分别堆放，不得混杂，在有条件时宜加盖防雨顶棚。

（2）合种规格的矿料到达工地后，对其强度、形状、尺寸、级配、清洁度、潮湿度进行检查。如尺寸不符合规定要求时，应重新过筛，若有污染时，应用水冲选干净，待干燥后方可使用。

选择集料料场是十分重要的，对粗集料料场，重要是检查石料的技术标准能否满足要求，如石料等级、饱水抗压强度、磨耗率、压碎值、磨光值及石料与沥青的粘结力，以确定石料料场。细集料的质量是确定料场的重要条件。进场的砂、石屑及矿粉应满足规定的质量要求。

（二）沥青混凝土组成设计

1.目标配合比设计：首先根据规范要求的级配范围计算出1.目标配合比设计：首先根据规范要求的级配范围计算出各种矿料的用量比例。然后遵照试验规程和模拟生产实际情况，以6个不同的沥青用量（间隔0.5%），采用实验室小型沥青混合料拌和机，将沥青与矿质混合料进行拌和，试件成型，通过马歇尔试验测定的各项指标根据热拌沥青混合料马歇尔试验技术标准确定最佳沥青用量，以此矿料级配和沥青用量作为目标配合比。该项工作是技术与经验的反映，应有技术过硬的试验工程师操作，确保试验方法正确，结果可靠，必要时应做平行试验。

2.生产配合比设计：先根据目标配合比及拌和楼的生产能力调整冷料仓的流量，然后对通过拌和楼筛分后进入热料仓的各种材料进行筛分试验并调整，以确定各热料仓的材料比例，供拌和机控制室使用。并进行马歇尔试验，确定生产配合比的最佳沥青用量。

3.生产配合比验证：拌和机采用生产配合比进行试拌、铺筑试验段，并取样进行马歇尔试验，同时从路上钻取芯样观察空隙率的大小及压实度情况，由此确定生产用的标准配合比，作为生产控制的依据和质量检验的标准。施工过程中不得随意更改，保证各种指标符合要求，标准偏差尽可能的小。

（三）准备下承层

二、施工质量控制

（一）沥青混合料的拌和

严格掌握沥青和集料的加热温度，以及混合料的出厂温度。集料温度应比沥青高10－20℃，热混合料成品在贮料仓储存后，其温度下降不应超过10℃，储存时间不宜超过72小时。净拌时间应为30－40秒，不低于30秒；拌和的混合料要均匀、无花白料、无结团结块以及无严重的粗细料离析现象，不符合要求时不得使用，并应及时调整。

（二）沥青混合料的运输

沥青混合料车装料时要前后移动，先中后两侧，装料不要太高；运输车的沥青混合料车到现场有专人测温，摊铺机前至少要保持五辆沥青混合料车，以保持摊铺的连续；沥青混合料车卸料时要缓慢卸料，并控制在空档，由摊铺机紧推缓慢前进。沥青混合料运输车的运量应较拌和能力和摊铺速度有所富余，运送混合料时，车厢必须清洁，摊铺机前方应有五辆运料车等候卸料。如用输送机输送，要注意输送机的下料高度，并用装载机和推土机配合，一层层均匀推平，石料不能堆积太高，防止石料离析，必要时用挖掘机对石料进行翻拌。各集料彻底要作好隔离措施，防各集料混杂，影响沥青混合料的级配。

（三）沥青混合料的摊铺

对沥青混合料摊铺层的基本要求是：表面均匀一致无离析带和离析块，具有高标准的平整度、规定的摊铺厚度和要求的初始压实度。沥青面层摊铺前应对下承层表面进行清扫或冲洗，要将表面污染的杂物洗刷干净以及下承层的浮砂扫掉。合理安排拌和机的拌和能力，运料车的运输能力，保证摊铺机摊铺速度均匀和连续不断地摊铺。摊铺过程中不得随意变换速度。如因故障停机超过30分钟应做成平接缝。摊铺过程中，任何人员不得对平衡梁施以外力，距离传感探头不小于20cm，摊铺中禁止将铁锹等其它物品置于探头下方，不得随意调节主控器，避免影响摊铺平整度。摊铺过程中不随意改变速度或中途停顿，即要保证均匀连续不间断地摊铺，任何停顿将导致摊铺机内混合料温度下降，使摊铺厚度产生变化，产生折纹，影响平整度的提高。

（四）沥青混合料的压实与成型：

初压应在混合料摊铺后较高温度下进行，并不得产生推移、开裂，压实温度应根据沥青稠度、压路机类型、气温、铺筑层厚度、混合料的类型经试验试压确定。初压应从外侧低处向中心（内侧）高处碾压，像临碾压带应重叠1/3～1/2轮宽，在靠外侧边缘处初次碾压时，可暂预留40～50CM宽不碾压，等压完第一遍后，将压路机的大部分重量放在压实过的混合料面上再压边缘，以减少向外推移。复压温度控制在130℃以上，宜选用15～30T轮胎压路机柔压两遍，紧跟着DD-110碾压两遍，复压碾压遍数不少于4～6遍。在复压过程中应及时用三米直尺检测碾压的平整度，发现平整度有超标准的，应及时用6～8T双钢双振压路机处理。终压宜采用DD-110振动压路机或6～8T双轮钢筒压路机静压2～3遍，除使用上述压实机械外，还应配备1～2T人工手扶小型振动压路机以及人工用热夯等，以便进行边角处理。

压路机每天应在开铺前全部做好加油、加水、维修和调试等准备工作。严禁压路机在新铺沥青面层上停车加油加水。当需要时应在头一天施工的路段上，或在当天已铺的沥青混合料温度已降至40℃以下的路段上，以及在桥涵通道顶面处进行。加油时严禁将油滴洒在沥青砼路面上。

（五）接缝的处理

1.纵向接缝应采用一种自动控制接缝机装置，以控制相邻行程间的标高，并做到相邻行程间的标高，并做到相邻行程间可靠的结合。纵向接缝应是热接缝，并应连续、平行，缝边应垂直并形成直线。纵向接缝上下层间的错位至少应为15cm.
