电线国家标准是怎么确定的

工程纠纷

工程质量纠纷

建设工程质量

不同种类的电线的国家标准是不一样的，辐照交联电力电缆，电压等级：0.6/1KV；执行标准：GB/T12706.1-2002。控制类电缆则为GB9330-88；电压等级：450/750V。更多关于电线国家标准是怎么确定的的相关知识，接下来树图网小编就为您来解答这个疑惑。

树图思维导图提供《电线国家标准是怎么确定的》在线思维导图免费制作，点击“编辑”按钮，可对《电线国家标准是怎么确定的》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：2f536214394e914d66fa9dfd268c7874

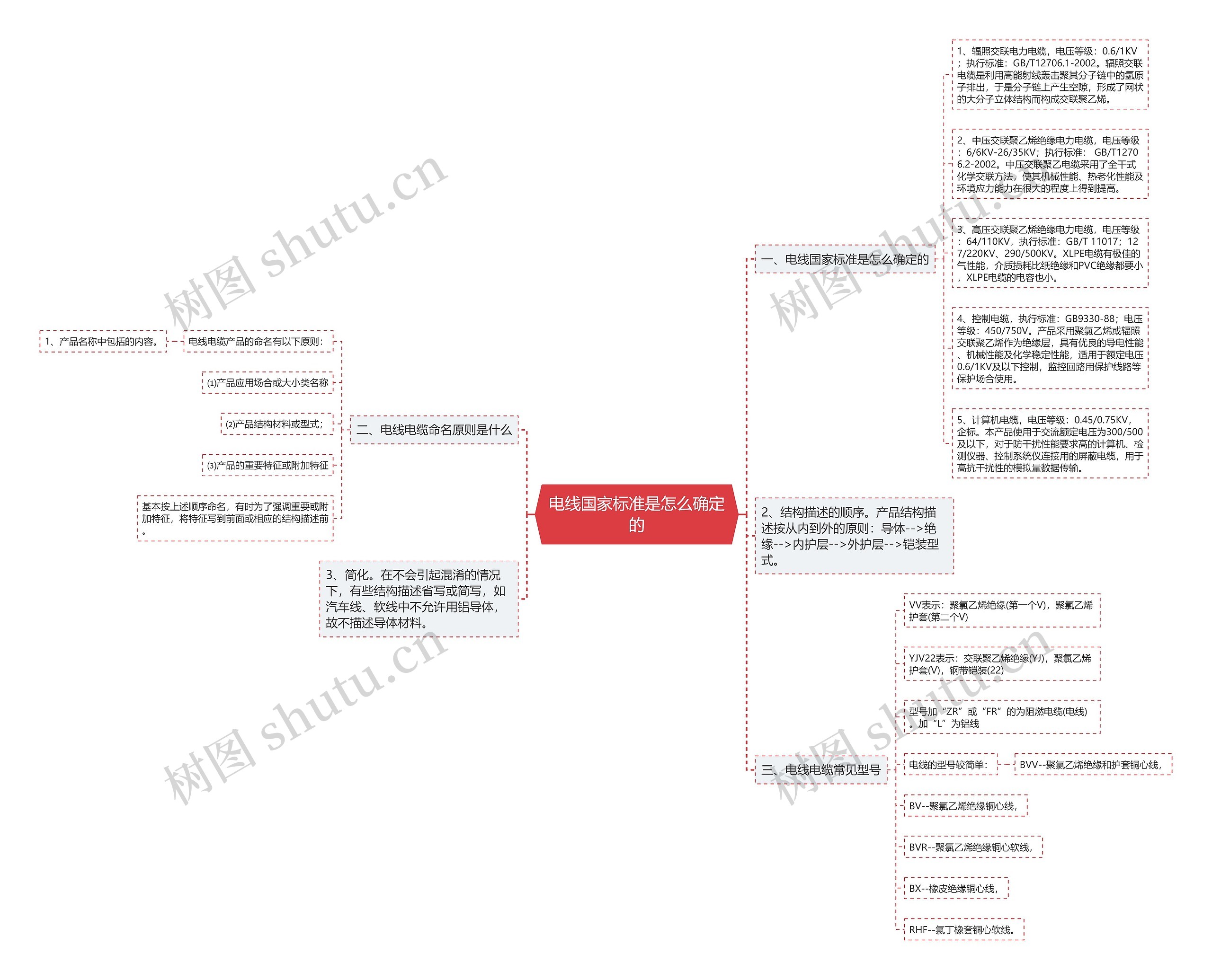

思维导图大纲

一、电线国家标准是怎么确定的

1、辐照交联电力电缆，电压等级：0.6/1KV；执行标准：GB/T12706.1-2002。辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，形成了网状的大分子立体结构而构成交联聚乙烯。

2、中压交联聚乙烯绝缘电力电缆，电压等级：6/6KV-26/35KV；执行标准： GB/T12706.2-2002。中压交联聚乙电缆采用了全干式化学交联方法，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高。

3、高压交联聚乙烯绝缘电力电缆，电压等级：64/110KV，执行标准：GB/T 11017；127/220KV、290/500KV。XLPE电缆有极佳的气性能，介质损耗比纸绝缘和PVC绝缘都要小，XLPE电缆的电容也小。

4、控制电缆，执行标准：GB9330-88；电压等级：450/750V。产品采用聚氯乙烯或辐照交联聚乙烯作为绝缘层，具有优良的导电性能、机械性能及化学稳定性能，适用于额定电压0.6/1KV及以下控制，监控回路用保护线路等保护场合使用。

5、计算机电缆，电压等级：0.45/0.75KV，企标。本产品使用于交流额定电压为300/500及以下，对于防干扰性能要求高的计算机、检测仪器、控制系统仪连接用的屏蔽电缆，用于高抗干扰性的模拟量数据传输。

二、电线电缆命名原则是什么

电线电缆产品的命名有以下原则：

1、产品名称中包括的内容。

⑴产品应用场合或大小类名称

⑵产品结构材料或型式；

⑶产品的重要特征或附加特征

基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序。产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化。在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

三、电线电缆常见型号

VV表示：聚氯乙烯绝缘(第一个V)，聚氯乙烯护套(第二个V)

YJV22表示：交联聚乙烯绝缘(YJ)，聚氯乙烯护套(V)，钢带铠装(22)

型号加“ZR”或“FR”的为阻燃电缆(电线)。加“L”为铝线

电线的型号较简单：

BVV--聚氯乙烯绝缘和护套铜心线，

BV--聚氯乙烯绝缘铜心线，

BVR--聚氯乙烯绝缘铜心软线，

BX--橡皮绝缘铜心线，

RHF--氯丁橡套铜心软线。
