【论文摘要】给排水工程是建筑工程的重要分部，在给排水工程施工过程中，需要按工序认真控制使其符合质量验收规定要求。本文从排水工程的设计、材料选择及施工质量控制进行探讨。

树图思维导图提供《建筑给水工程施工质量控制的重点》在线思维导图免费制作，点击“编辑”按钮，可对《建筑给水工程施工质量控制的重点》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：043a078716f347961a60c3fe8ec7950f

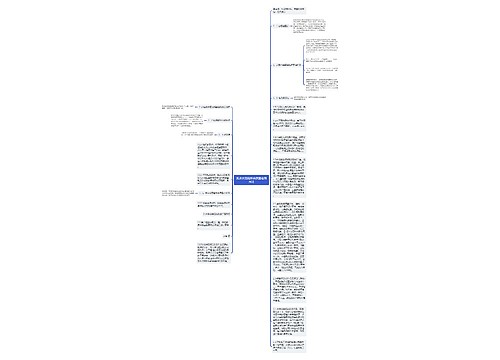

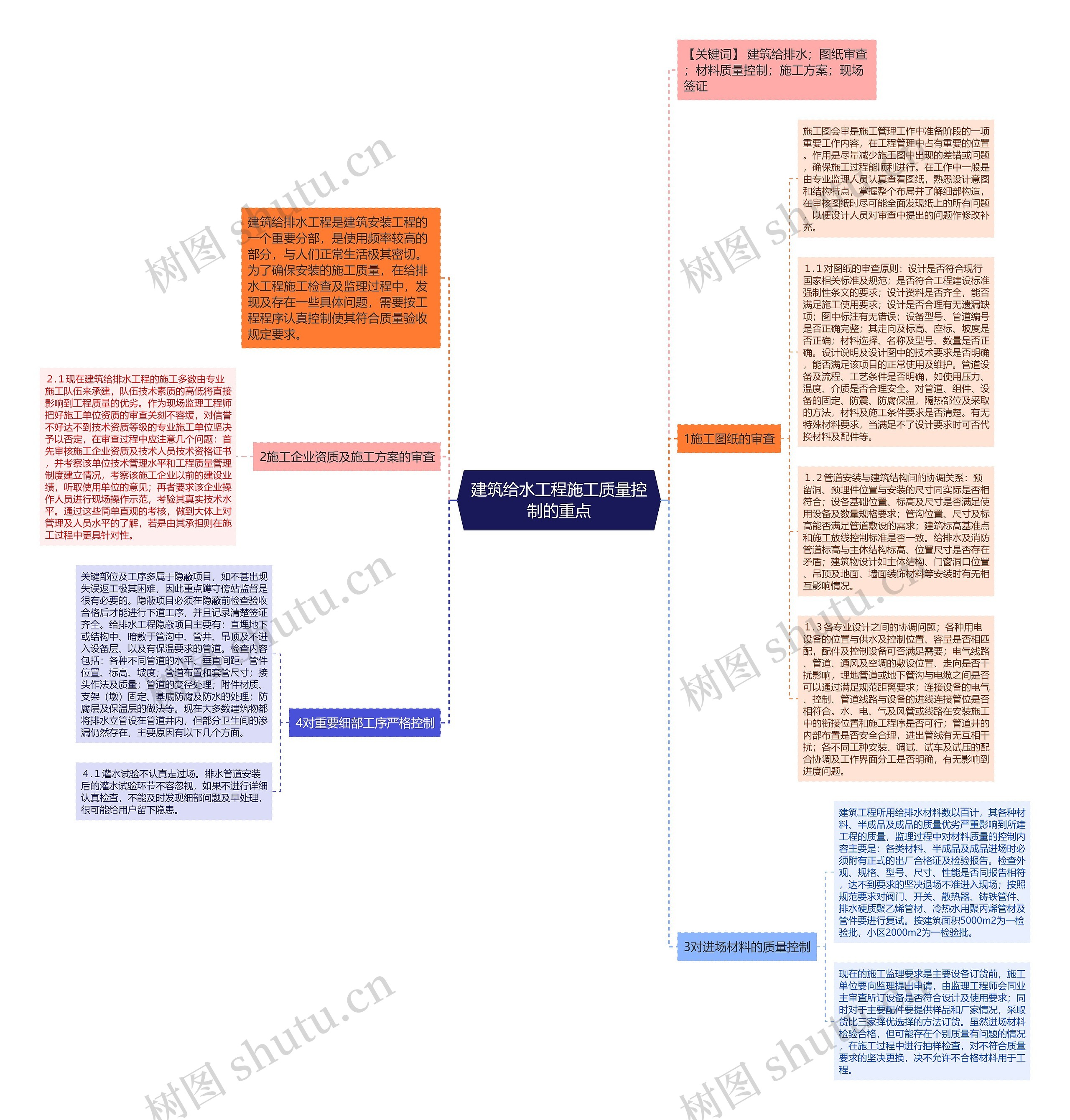

思维导图大纲

1施工图纸的审查

施工图会审是施工管理工作中准备阶段的一项重要工作内容，在工程管理中占有重要的位置。作用是尽量减少施工图中出现的差错或问题，确保施工过程能顺利进行。在工作中一般是由专业监理人员认真查看图纸，熟悉设计意图和结构特点，掌握整个布局并了解细部构造，在审核图纸时尽可能全面发现纸上的所有问题，以便设计人员对审查中提出的问题作修改补充。

１.１对图纸的审查原则：设计是否符合现行国家相关标准及规范；是否符合工程建设标准强制性条文的要求；设计资料是否齐全，能否满足施工使用要求；设计是否合理有无遗漏缺项；图中标注有无错误；设备型号、管道编号是否正确完整；其走向及标高、座标、坡度是否正确；材料选择、名称及型号、数量是否正确。设计说明及设计图中的技术要求是否明确，能否满足该项目的正常使用及维护。管道设备及流程、工艺条件是否明确，如使用压力、温度、介质是否合理安全。对管道、组件、设备的固定、防震、防腐保温，隔热部位及采取的方法，材料及施工条件要求是否清楚。有无特殊材料要求，当满足不了设计要求时可否代换材料及配件等。

１.２管道安装与建筑结构间的协调关系：预留洞、预埋件位置与安装的尺寸同实际是否相符合；设备基础位置、标高及尺寸是否满足使用设备及数量规格要求；管沟位置、尺寸及标高能否满足管道敷设的需求；建筑标高基准点和施工放线控制标准是否一致。给排水及消防管道标高与主体结构标高、位置尺寸是否存在矛盾；建筑物设计如主体结构、门窗洞口位置、吊顶及地面、墙面装饰材料等安装时有无相互影响情况。

１.３各专业设计之间的协调问题；各种用电设备的位置与供水及控制位置、容量是否相匹配，配件及控制设备可否满足需要；电气线路、管道、通风及空调的敷设位置、走向是否干扰影响，埋地管道或地下管沟与电缆之间是否可以通过满足规范距离要求；连接设备的电气、控制、管道线路与设备的进线连接管位是否相符合。水、电、气及风管或线路在安装施工中的衔接位置和施工程序是否可行；管道井的内部布置是否安全合理，进出管线有无互相干扰；各不同工种安装、调试、试车及试压的配合协调及工作界面分工是否明确，有无影响到进度问题。

2施工企业资质及施工方案的审查

２.１现在建筑给排水工程的施工多数由专业施工队伍来承建，队伍技术素质的高低将直接影响到工程质量的优劣。作为现场监理工程师把好施工单位资质的审查关刻不容缓，对信誉不好达不到技术资质等级的专业施工单位坚决予以否定，在审查过程中应注意几个问题：首先审核施工企业资质及技术人员技术资格证书，并考察该单位技术管理水平和工程质量管理制度建立情况，考察该施工企业以前的建设业绩，听取使用单位的意见；再者要求该企业操作人员进行现场操作示范，考验其真实技术水平。通过这些简单直观的考核，做到大体上对管理及人员水平的了解，若是由其承担则在施工过程中更具针对性。

3对进场材料的质量控制

建筑工程所用给排水材料数以百计，其各种材料、半成品及成品的质量优劣严重影响到所建工程的质量，监理过程中对材料质量的控制内容主要是：各类材料、半成品及成品进场时必须附有正式的出厂合格证及检验报告。检查外观、规格、型号、尺寸、性能是否同报告相符，达不到要求的坚决退场不准进入现场；按照规范要求对阀门、开关、散热器、铸铁管件、排水硬质聚乙烯管材、冷热水用聚丙烯管材及管件要进行复试。按建筑面积5000m2为一检验批，小区2000m2为一检验批。

现在的施工监理要求是主要设备订货前，施工单位要向监理提出申请，由监理工程师会同业主审查所订设备是否符合设计及使用要求；同时对于主要配件要提供样品和厂家情况，采取货比三家择优选择的方法订货。虽然进场材料检验合格，但可能存在个别质量有问题的情况，在施工过程中进行抽样检查，对不符合质量要求的坚决更换，决不允许不合格材料用于工程。

4对重要细部工序严格控制

关键部位及工序多属于隐蔽项目，如不甚出现失误返工极其困难，因此重点蹲守傍站监督是很有必要的。隐蔽项目必须在隐蔽前检查验收合格后才能进行下道工序，并且记录清楚签证齐全。给排水工程隐蔽项目主要有：直埋地下或结构中、暗敷于管沟中、管井、吊顶及不进入设备层、以及有保温要求的管道。检查内容包括：各种不同管道的水平、垂直间距；管件位置、标高、坡度；管道布置和套管尺寸；接头作法及质量；管道的变径处理；附件材质、支架（墩）固定、基底防腐及防水的处理；防腐层及保温层的做法等。现在大多数建筑物都将排水立管设在管道井内，但部分卫生间的渗漏仍然存在，主要原因有以下几个方面。

４.１灌水试验不认真走过场。排水管道安装后的灌水试验环节不容忽视，如果不进行详细认真检查，不能及时发现细部问题及早处理，很可能给用户留下隐患。
