核心内容：我国淤地坝工程实行监理制才刚刚开始，目前尚有不少理论、方法、规程、工作程序等有待进一步完善。本文根据淤地坝工程的监理实践，整理监理过程中应控制好的施工阶段相关知识，并重点对施工阶段控制的方法和要点进行了阐述，以供参考。

树图思维导图提供《淤地坝工程的施工阶段监理工作》在线思维导图免费制作，点击“编辑”按钮，可对《淤地坝工程的施工阶段监理工作》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：a0cb6166edd5aa0705ef34a3cdf85799

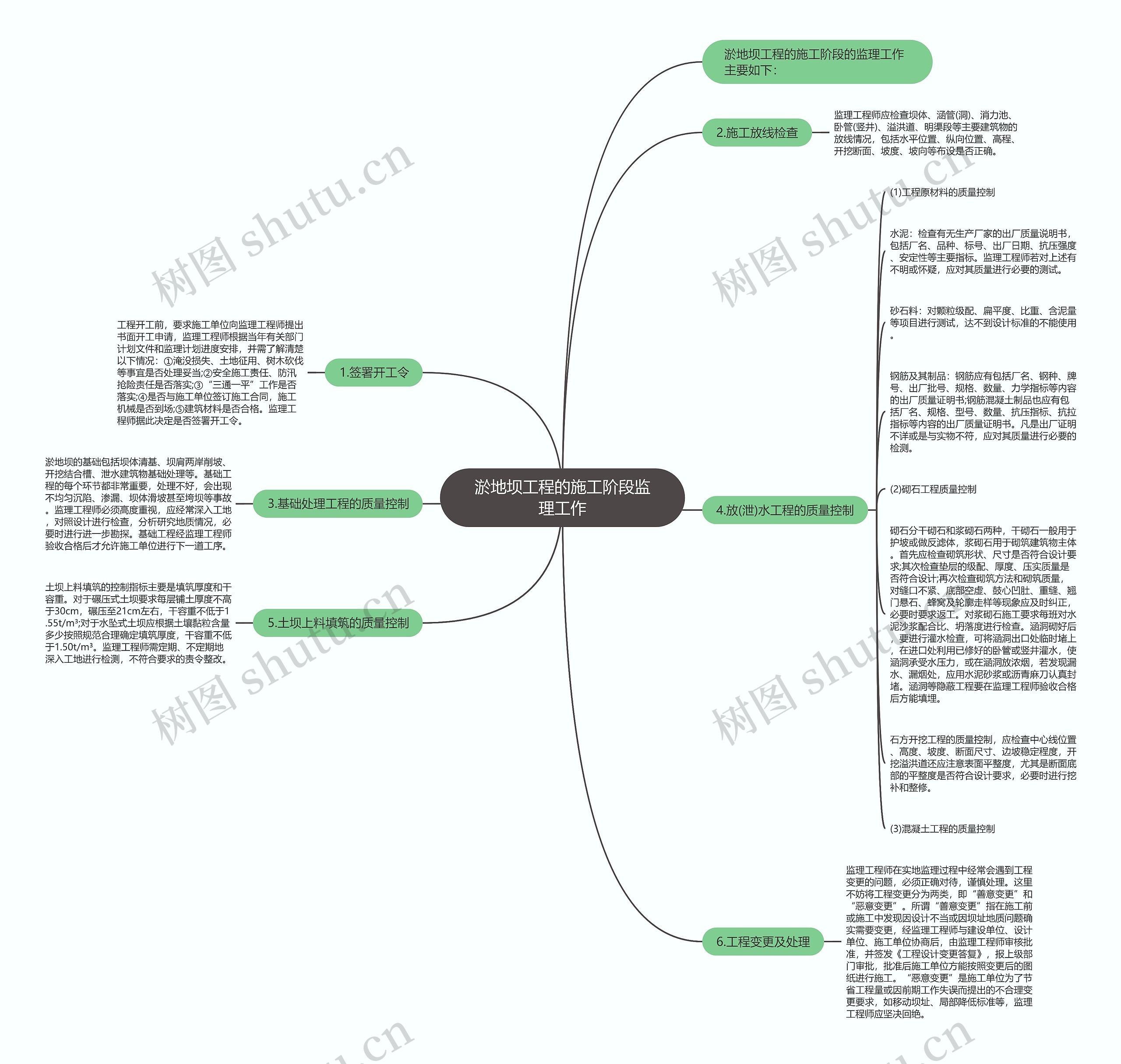

思维导图大纲

1.签署开工令

工程开工前，要求施工单位向监理工程师提出书面开工申请，监理工程师根据当年有关部门计划文件和监理计划进度安排，并需了解清楚以下情况：①淹没损失、土地征用、树木砍伐等事宜是否处理妥当;②安全施工责任、防汛抢险责任是否落实;③“三通一平”工作是否落实;④是否与施工单位签订施工合同，施工机械是否到场;⑤建筑材料是否合格。监理工程师据此决定是否签署开工令。

2.施工放线检查

监理工程师应检查坝体、涵管(洞)、消力池、卧管(竖井)、溢洪道、明渠段等主要建筑物的放线情况，包括水平位置、纵向位置、高程、开挖断面、坡度、坡向等布设是否正确。

3.基础处理工程的质量控制

淤地坝的基础包括坝体清基、坝肩两岸削坡、开挖结合槽、泄水建筑物基础处理等。基础工程的每个环节都非常重要，处理不好，会出现不均匀沉陷、渗漏、坝体滑坡甚至垮坝等事故。监理工程师必须高度重视，应经常深入工地，对照设计进行检查，分析研究地质情况，必要时进行进一步勘探。基础工程经监理工程师验收合格后才允许施工单位进行下一道工序。

4.放(泄)水工程的质量控制

(1)工程原材料的质量控制

水泥：检查有无生产厂家的出厂质量说明书，包括厂名、品种、标号、出厂日期、抗压强度、安定性等主要指标。监理工程师若对上述有不明或怀疑，应对其质量进行必要的测试。

砂石料：对颗粒级配、扁平度、比重、含泥量等项目进行测试，达不到设计标准的不能使用。

钢筋及其制品：钢筋应有包括厂名、钢种、牌号、出厂批号、规格、数量、力学指标等内容的出厂质量证明书;钢筋混凝土制品也应有包括厂名、规格、型号、数量、抗压指标、抗拉指标等内容的出厂质量证明书。凡是出厂证明不详或是与实物不符，应对其质量进行必要的检测。

(2)砌石工程质量控制

砌石分干砌石和浆砌石两种，干砌石一般用于护坡或做反滤体，浆砌石用于砌筑建筑物主体。首先应检查砌筑形状、尺寸是否符合设计要求;其次检查垫层的级配、厚度、压实质量是否符合设计;再次检查砌筑方法和砌筑质量，对缝口不紧、底部空虚、鼓心凹肚、重缝、翘门悬石、蜂窝及轮廓走样等现象应及时纠正，必要时要求返工。对浆砌石施工要求每班对水泥沙浆配合比、坍落度进行检查。涵洞砌好后，要进行灌水检查，可将涵洞出口处临时堵上，在进口处利用已修好的卧管或竖井灌水，使涵洞承受水压力，或在涵洞放浓烟，若发现漏水、漏烟处，应用水泥砂浆或沥青麻刀认真封堵。涵洞等隐蔽工程要在监理工程师验收合格后方能填埋。

石方开挖工程的质量控制，应检查中心线位置、高度、坡度、断面尺寸、边坡稳定程度，开挖溢洪道还应注意表面平整度，尤其是断面底部的平整度是否符合设计要求，必要时进行挖补和整修。

(3)混凝土工程的质量控制

5.土坝上料填筑的质量控制

土坝上料填筑的控制指标主要是填筑厚度和干容重。对于碾压式土坝要求每层铺土厚度不高于30cm，碾压至21cm左右，干容重不低于1.55t/m³;对于水坠式土坝应根据土壤黏粒含量多少按照规范合理确定填筑厚度，干容重不低于1.50t/m³。监理工程师需定期、不定期地深入工地进行检测，不符合要求的责令整改。

6.工程变更及处理

监理工程师在实地监理过程中经常会遇到工程变更的问题，必须正确对待，谨慎处理。这里不妨将工程变更分为两类，即“善意变更”和“恶意变更”。所谓“善意变更”指在施工前或施工中发现因设计不当或因坝址地质问题确实需要变更，经监理工程师与建设单位、设计单位、施工单位协商后，由监理工程师审核批准，并签发《工程设计变更答复》，报上级部门审批，批准后施工单位方能按照变更后的图纸进行施工。“恶意变更”是施工单位为了节省工程量或因前期工作失误而提出的不合理变更要求，如移动坝址、局部降低标准等，监理工程师应坚决回绝。
