脚手架搭设标准的主要内容

工程纠纷

工程建设文书范本

施工合同

脚手架是建筑施工中必不可少的临时设施。比如砌筑砖墙，浇筑混凝土、墙面的抹灰，装饰和粉刷，结构构件的安装等，都需要在其近旁搭设脚手架。那么，脚手架搭设标准的主要内容有哪些？脚手架的种类有哪些？脚手架的作用及基本要求？接下来树图网小编向大家介绍脚手架搭设标准的主要内容有哪些相关内容，希望对您有所帮助。

树图思维导图提供《脚手架搭设标准的主要内容》在线思维导图免费制作，点击“编辑”按钮，可对《脚手架搭设标准的主要内容》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：b63fc8f428c933ec054add532d63daf2

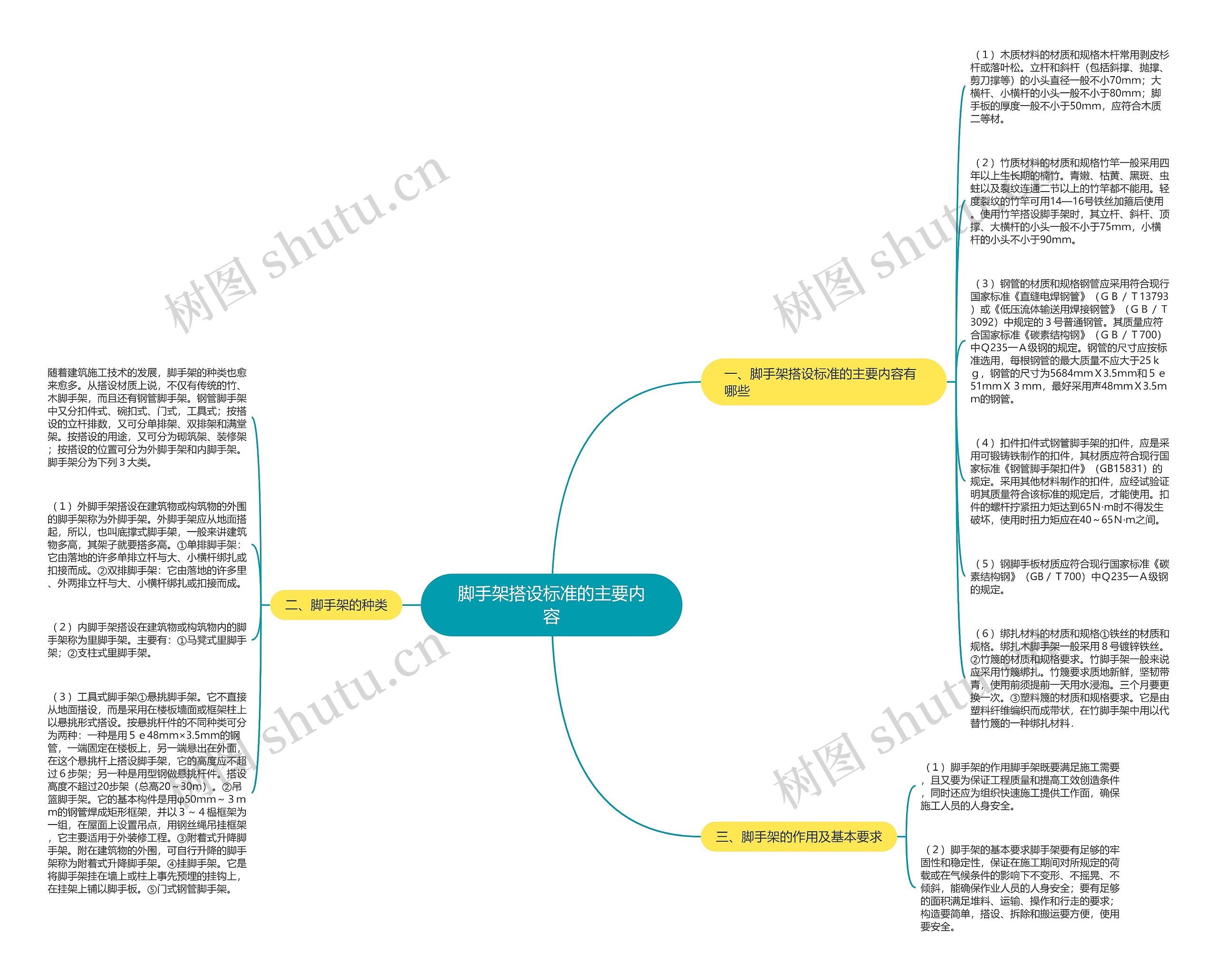

思维导图大纲

一、脚手架搭设标准的主要内容有哪些

（１）木质材料的材质和规格木杆常用剥皮杉杆或落叶松。立杆和斜杆（包括斜撑、抛撑、剪刀撑等）的小头直径一般不小70ｍｍ；大横杆、小横杆的小头一般不小于80ｍｍ；脚手板的厚度一般不小于50ｍｍ，应符合木质二等材。

（２）竹质材料的材质和规格竹竿一般采用四年以上生长期的楠竹。青嫩、枯黄、黑斑、虫蛀以及裂纹连通二节以上的竹竿都不能用。轻度裂纹的竹竿可用14—16号铁丝加箍后使用。使用竹竿搭设脚手架时，其立杆、斜杆、顶撑、大横杆的小头一般不小于75ｍｍ，小横杆的小头不小于90ｍｍ。

（３）钢管的材质和规格钢管应采用符合现行国家标准《直缝电焊钢管》（ＧＢ／Ｔ13793）或《低压流体输送用焊接钢管》（ＧＢ／Ｔ3092）中规定的３号普通钢管。其质量应符合国家标准《碳素结构钢》（ＧＢ／Ｔ700）中Ｑ235一Ａ级钢的规定。钢管的尺寸应按标准选用，每根钢管的最大质量不应大于25ｋｇ，钢管的尺寸为5684ｍｍＸ3.5ｍｍ和５ｅ51ｍｍＸ３ｍｍ，最好采用声48ｍｍＸ3.5ｍｍ的钢管。

（４）扣件扣件式钢管脚手架的扣件，应是采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后，才能使用。扣件的螺杆拧紧扭力矩达到65Ｎ·ｍ时不得发生破坏，使用时扭力矩应在40～65Ｎ·ｍ之间。

（５）钢脚手板材质应符合现行国家标准《碳素结构钢》（GB／Ｔ700）中Ｑ235一Ａ级钢的规定。

（６）绑扎材料的材质和规格①铁丝的材质和规格。绑扎木脚手架一般采用８号镀锌铁丝。②竹篾的材质和规格要求。竹脚手架一般来说应采用竹篾绑扎。竹篾要求质地新鲜，坚韧带青，使用前须提前一天用水浸泡。三个月要更换一次。③塑料篾的材质和规格要求。它是由塑料纤维编织而成带状，在竹脚手架中用以代替竹篾的一种绑扎材料．

二、脚手架的种类

随着建筑施工技术的发展，脚手架的种类也愈来愈多。从搭设材质上说，不仅有传统的竹、木脚手架，而且还有钢管脚手架。钢管脚手架中又分扣件式、碗扣式、门式，工具式；按搭设的立杆排数，又可分单排架、双排架和满堂架。按搭设的用途，又可分为砌筑架、装修架；按搭设的位置可分为外脚手架和内脚手架。脚手架分为下列３大类。

（１）外脚手架搭设在建筑物或构筑物的外围的脚手架称为外脚手架。外脚手架应从地面搭起，所以，也叫底撑式脚手架，一般来讲建筑物多高，其架子就要搭多高。①单排脚手架：它由落地的许多单排立杆与大、小横杆绑扎或扣接而成。②双排脚手架：它由落地的许多里、外两排立杆与大、小横杆绑扎或扣接而成。

（２）内脚手架搭设在建筑物或构筑物内的脚手架称为里脚手架。主要有：①马凳式里脚手架；②支柱式里脚手架。

（３）工具式脚手架①悬挑脚手架。它不直接从地面搭设，而是采用在楼板墙面或框架柱上以悬挑形式搭设。按悬挑杆件的不同种类可分为两种：一种是用５ｅ48ｍｍ×3.5ｍｍ的钢管，一端固定在楼板上，另一端悬出在外面，在这个悬挑杆上搭设脚手架，它的高度应不超过６步架；另一种是用型钢做悬挑杆件。搭设高度不超过20步架（总高20～30ｍ）。②吊篮脚手架。它的基本构件是用φ50ｍｍ～３ｍｍ的钢管焊成矩形框架，并以３～４榀框架为一组，在屋面上设置吊点，用钢丝绳吊挂框架，它主要适用于外装修工程。③附着式升降脚手架。附在建筑物的外围，可自行升降的脚手架称为附着式升降脚手架。④挂脚手架。它是将脚手架挂在墙上或柱上事先预埋的挂钩上，在挂架上铺以脚手板。⑤门式钢管脚手架。
