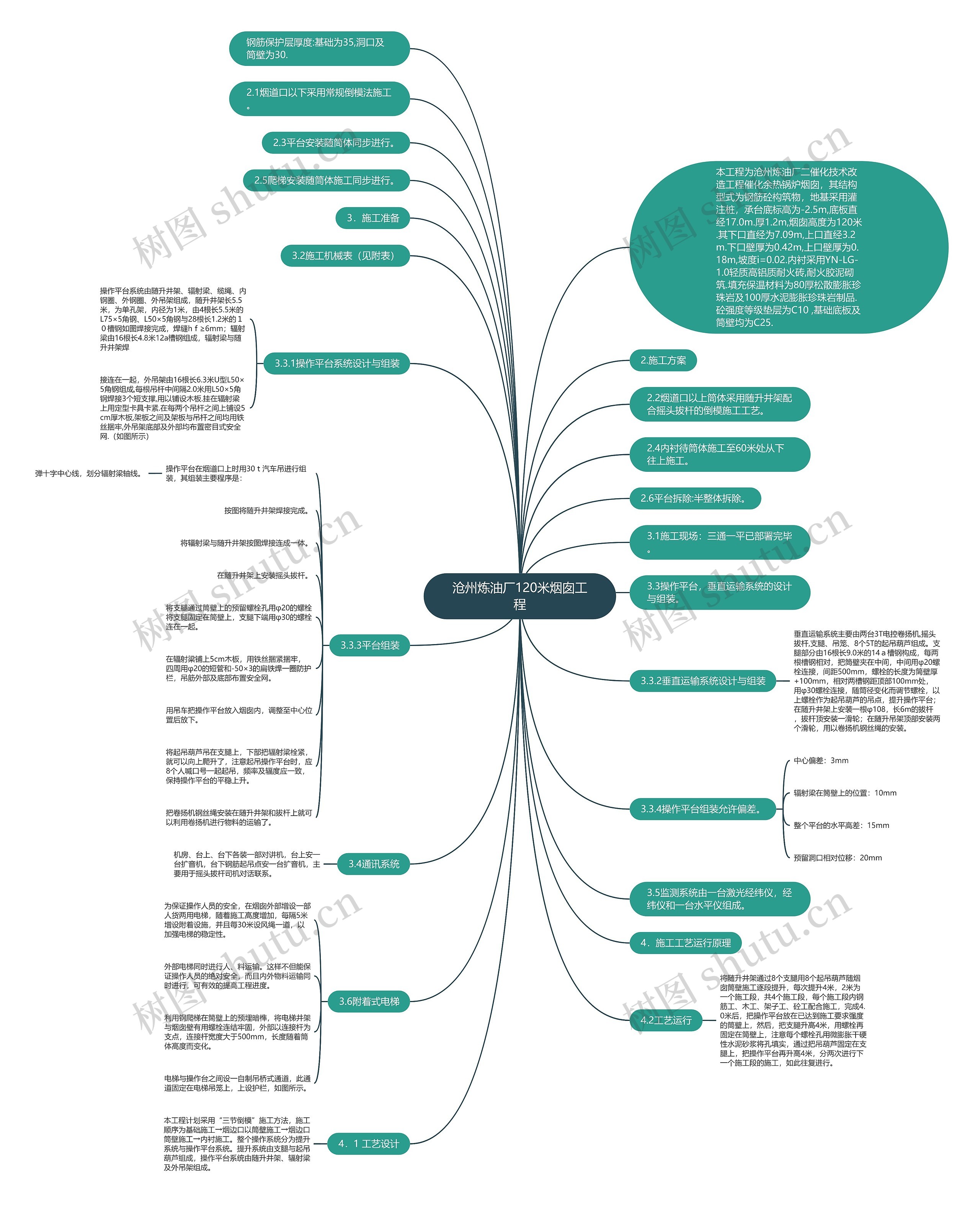

沧州炼油厂120米烟囱工程思维导图

我有一颗少女心耶

2023-03-01

浏览量: 0

工程

施工

平台

操作

辐射

系统

安装

电梯

进行

木板

工程纠纷

工程招标投标

工程招标投标动态

1．工程概况：

树图思维导图提供《沧州炼油厂120米烟囱工程》在线思维导图免费制作，点击“编辑”按钮，可对《沧州炼油厂120米烟囱工程》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：e569a37d1b615311cdc4519d1ba44e40

思维导图大纲

3.3.1操作平台系统设计与组装

操作平台系统由随升井架、辐射梁、缆绳、内钢圈、外钢圈、外吊架组成，随升井架长5.5米，为单孔架，内径为1米，由4根长5.5米的L75×5角钢、L50×5角钢与28根长1.2米的１０槽钢如图焊接完成，焊缝hｆ≥6mm；辐射梁由16根长4.8米12a槽钢组成，辐射梁与随升井架焊

接连在一起，外吊架由16根长6.3米U型L50×5角钢组成,每根吊杆中间隔2.0米用L50×5角钢焊接3个短支撑,用以铺设木板.挂在辐射梁上用定型卡具卡紧.在每两个吊杆之间上铺设5cm厚木板,架板之间及架板与吊杆之间均用铁丝捆牢,外吊架底部及外部均布置密目式安全网.（如图所示）

3.3.2垂直运输系统设计与组装

垂直运输系统主要由两台3T电控卷扬机,摇头拔杆,支腿、吊笼、8个5T的起吊葫芦组成。支腿部分由16根长9.0米的14ａ槽钢构成，每两根槽钢相对，把筒壁夹在中间，中间用φ20螺栓连接，间距500mm，螺栓的长度为筒壁厚+100mm，相对两槽钢距顶部100mm处，用φ30螺栓连接，随筒径变化而调节螺栓，以上螺栓作为起吊葫芦的吊点，提升操作平台；在随升井架上安装一根φ108，长6m的拔杆，拔杆顶安装一滑轮；在随升吊架顶部安装两个滑轮，用以卷扬机钢丝绳的安装。

3.3.3平台组装

操作平台在烟道口上时用30ｔ汽车吊进行组装，其组装主要程序是：

弹十字中心线，划分辐射梁轴线。

按图将随升井架焊接完成。

将辐射梁与随升井架按图焊接连成一体。

在随升井架上安装摇头拔杆。

将支腿通过筒壁上的预留螺栓孔用φ20的螺栓将支腿固定在筒壁上，支腿下端用φ30的螺栓连在一起。

在辐射梁铺上5cm木板，用铁丝捆紧捆牢，四周用φ20的短管和-50×3的扁铁焊一圈防护栏，吊筋外部及底部布置安全网。

用吊车把操作平台放入烟囱内，调整至中心位置后放下。

将起吊葫芦吊在支腿上，下部把辐射梁栓紧，就可以向上爬升了，注意起吊操作平台时，应8个人喊口号一起起吊，频率及辐度应一致，保持操作平台的平稳上升。

把卷扬机钢丝绳安装在随升井架和拔杆上就可以利用卷扬机进行物料的运输了。

3.3.4操作平台组装允许偏差。

中心偏差：3mm

辐射梁在筒壁上的位置：10mm

整个平台的水平高差：15mm

预留洞口相对位移：20mm

3.4通讯系统

机房、台上、台下各装一部对讲机，台上安一台扩音机，台下钢筋起吊点安一台扩音机，主要用于摇头拔杆司机对话联系。

3.5监测系统由一台激光经纬仪，经纬仪和一台水平仪组成。

3.6附着式电梯

为保证操作人员的安全，在烟囱外部增设一部人货两用电梯，随着施工高度增加，每隔5米增设附着设施，并且每30米设风绳一道，以加强电梯的稳定性。

外部电梯同时进行人、料运输。这样不但能保证操作人员的绝对安全，而且内外物料运输同时进行，可有效的提高工程进度。

利用钢爬梯在筒壁上的预埋暗榫，将电梯井架与烟囱壁有用螺栓连结牢固，外部以连接杆为支点，连接杆宽度大于500mm，长度随着筒体高度而变化。

电梯与操作台之间设一自制吊桥式通道，此通道固定在电梯吊笼上，上设护栏，如图所示。

4．施工工艺运行原理

4．1 工艺设计

本工程计划采用“三节倒模”施工方法，施工顺序为基础施工→烟边口以筒壁施工→烟边口筒壁施工→内衬施工。整个操作系统分为提升系统与操作平台系统。提升系统由支腿与起吊葫芦组成，操作平台系统由随升井架、辐射梁及外吊架组成。

4.2工艺运行

将随升井架通过8个支腿用8个起吊葫芦随烟囱筒壁施工逐段提升，每次提升4米，2米为一个施工段，共4个施工段，每个施工段内钢筋工、木工、架子工、砼工配合施工，完成4.0米后，把操作平台放在已达到施工要求强度的筒壁上，然后，把支腿升高4米，用螺栓再固定在筒壁上，注意每个螺栓孔用微膨胀干硬性水泥砂浆将孔填实，通过把吊葫芦固定在支腿上，把操作平台再升高4米，分两次进行下一个施工段的施工，如此往复进行。
