摘要：建设一流的三峡工程，需要一流的设备，更需要一流的管理水平。二期工程能否按照预定的目标实施，能否实现2003年第一批机组发电，关键在于设备的运行和管理。因此可以说施工设备是三峡工程施工的生命线。

树图思维导图提供《加强施工设备管理保证二期工程建设》在线思维导图免费制作，点击“编辑”按钮，可对《加强施工设备管理保证二期工程建设》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：fcd1965a0f6129b1371652e53d66ffd3

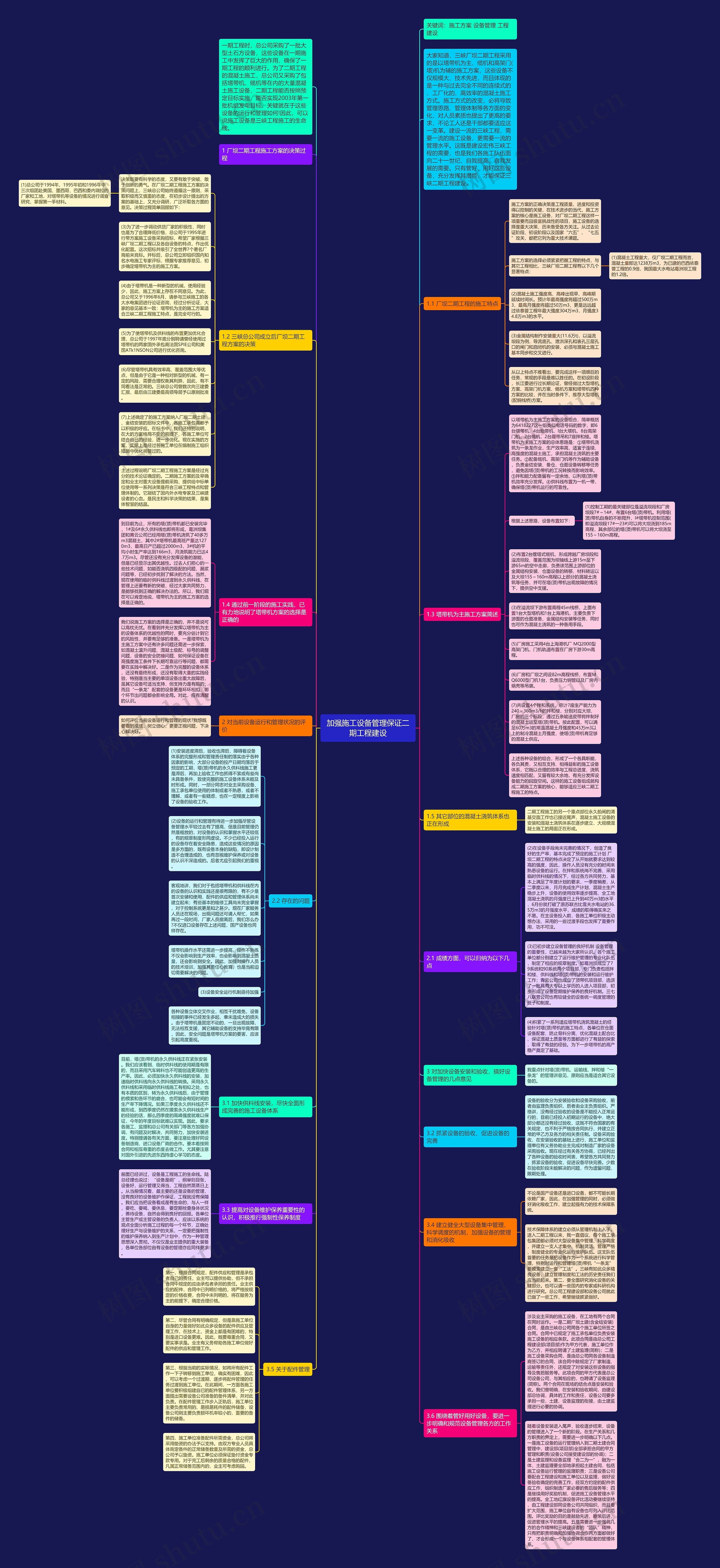

思维导图大纲

1.1 厂坝二期工程的施工特点

施工方案的正确决策是工程质量、进度和投资得以控制的关键，在技术进步的当代，施工方案的核心是施工设备，对厂坝二期工程这样一项重要而且极富挑战性的项目，施工设备的选择是重大决策，历来备受各方关注。从过去论证阶段、初设阶段以及国家“六五”、“七五”攻关，都把它列为重大技术课题。

施工方案的选择必须紧紧把握工程的特点，与其它工程相比，三峡厂坝二期工程有以下几个显著特点：

(1)混凝土工程量大，仅厂坝二期工程而言，混凝土量即达1238万m3，为已建的巴西依泰普工程的0.9倍，我国最大水电站葛洲坝工程的1.2倍。

(2)混凝土施工强度高、高峰出现早、高峰期延续时间长。预计年最高强度将超过500万m3，最高月强度将超过50万m3，更是远远超过依泰普工程年最大强度304万m3，月强度34.8万m3的水平。

(3)金属结构制作安装量大(11.6万t)，以溢流坝段为例，导流底孔、泄洪深孔和表孔三层孔口的闸门和启闭机的安装，必须与混凝土施工基本同步和交叉进行。

从以上特点不难看出，要完成这样一项艰巨的任务，常规的手段是难以胜任的。在初设阶段，长江委进行过长期论证，曾经做过大型塔机方案、高架门机方案、缆机方案和塔带机四种方案的比较，并在当时条件下，推荐大型塔机(配钢栈桥)方案。

1.2 三峡总公司成立后厂坝二期工程方案的决策

决策既要有科学的态度，又要有敢于突破、敢于创新的勇气。在厂坝二期工程施工方案的决策问题上，三峡总公司始终遵循这一原则，采取积极而又慎重的态度，在初步设计提出的方案的基础上，又充分调研，广泛听取各方面的意见。决策过程简单回顾如下：

(1)总公司于1994年、1995年初和1996年中三次组团赴美国、墨西哥、巴西和委内瑞拉的厂家和工地，对塔带机等设备的情况进行调查研究，掌握第一手材料。

(3)为了进一步调动供货厂家的积极性，同时也是为了合理降低价格，总公司于1995年进行带方案施工设备采购招标，希望厂家根据三峡厂坝二期工程以及各自设备的特点，作出优化配置。这次招标共吸引了全世界7个著名厂商前来竞标。开标后，总公司立即组织国内知名水电施工专家评标，根据专家推荐意见，初步确定塔带机为主的施工方案。

(4)由于塔带机是一种新型的机械，使用经验少，因此，施工方案上存在不同意见。为此，总公司又于1996年6月，请参与三峡施工的各大水电集团进行论证咨询，经过分析论证，大家的意见基本一致：塔带机为主的施工方案适合三峡二期工程施工特点，是完全可行的。

(5)为了使塔带机及供料线的布置更加优化合理，总公司于1997年底分别聘请曾经使用过塔带机的两家国外承包商法国SPIE公司和美国ATk1NSON公司进行优化咨询。

(6)尽管塔带机具有效率高、覆盖范围大等优点，但是由于它是一种相对新型的机械，有一定的风险，需要合理权衡其利弊，因此，有不同看法是正常的。三峡总公司曾数次向三建委汇报，最后由三建委最高领导层予以原则批准。

(7)上述确定了的施工方案纳入厂坝二期土建、金结安装的招标文件中，各施工承包商都予以积极的呼应。在标书中，我们还特别说明，在大的方案格局不变的前提下，各施工单位可结合自已的经验，进一步优化。现在实施的方案，实际上是经过各施工单位在编制施工组织措施中优化调整过的。

上述过程说明厂坝二期工程施工方案是经过充分的技术论证确定的。二期施工方案的及早确定和业主对重大设备提前采购，提供给中标单位使用等一系列决策是符合三峡工程特点和管理体制的。它凝结了国内外水电专家及三峡建设者的心血。是民主和科学决策的结果，是集体智慧的结晶。

1.3 塔带机为主施工方案简述

以塔带机为主施工方案的设备组合，简单概括为6418227这一组类似电话号码的数字，即6台塔带机，4台胎带机，l台大塔机，8台高架门机，2台缆机，2台履带吊和7座拌和楼。塔带机为主施工方案的总体思路是：①塔带机浇筑为一条龙作业，生产效率高，适宜于连续、高强度的混凝土施工，承担混凝土浇筑的主要任务。②配备缆机、高架门机等作为辅助设备，负责金结安装、备仓、仓面设备转移等任务，避免因塔(顶)带机的工况转换而影响效率。③拌和能力配备留有一定余地，以利塔(顶)带机效率充分发挥。④供料线布置为一机一带，确保塔(顶)带机运行的可靠性。

根据上述思路，设备布置如下：

(1)控制工期的最关键部位是溢流坝段和厂房坝段7#～14#，布置6台塔(顶)带机。利用塔(顶)带机自身的不断爬升，l#塔带机控制范围(即溢流坝段17#一23#)可以将大坝浇到185m高程，其余部位的塔(顶)带机可以将大坝浇至155～160m高程。

(2)布置2台摆塔式缆机，形成跨越厂房坝段和溢流坝段、覆盖范围为坝轴线上游15m至下游65m的空中走廊，负责该范围上游部位的金属结构安装、仓面设备的转移、材料转运以及大坝155～160m高程以上部分的混凝土浇筑等任务，并可在塔(顶)带机出现故障的情况下，提供空中支援。

(3)在溢流坝下游布置高程45m栈桥，上面布置1台大型塔机和1台上海港机，主要负责下游面的仓面准备、金属结构安装等任务，同时也可作为混凝土浇筑的一种备用手段。

(5)厂房施工采用4台上海港机厂 MQ2000型高架门机，门机轨道布置在厂房下游30m高程。

(6)厂房和厂坝之间设82m高程栈桥，布置MQ6000型门机1台，负责压力钢管以及厂房内蜗壳等吊装。

(7)共设置4个拌和系统，总计7座生产能力为240～360m3/h的拌和楼，分别对应大坝、厂房的三个标段，通过五条输送皮带将拌制好的混凝土运至塔(顶)带机。按此配置，可以满足60万m3的常温混凝土月强度和45万m3以上的制冷混凝土月强度，使塔(顶)带机有足够的混凝土供应。

上述各种设备的组合，形成了一个各具职能，各负其责，又相互支持、相得益彰的施工设备体系，它既以合理的效率与工程总进度、浇筑速度相匹配，又留有较大余地，有充分发挥设备能力的回旋空间。这样的施工设备组成就构成二期施工方案的核心，能够适应三峡二期工程施工的特点。

1.4 通过前一阶段的施工实践，已有力地说明了塔带机方案的选择是正确的

到目前为止，所有的塔(顶)带机都已安装完毕，1#及6#永久供料线也即将形成，葛洲坝集团和青云公司已经用塔(顶)带机浇筑了40多万m3混凝土，其中2#塔带机最高班产量达1270m3，最高日产已超过2000m3，3#机的平均小时生产率达到166m3，月浇筑能力已达4.7万m3。尽管还没有充分发挥设备的潜能，但是已经显示出其优越性。过去人们担心的一些技术问题，如能否浇筑四级配的问题、漏浆问题等，已经初步找到了解决的方法。当然，现在使用的临时供料线过渡到永久供料线，在管理上还要有新的突破，经过大家共同努力，是能够找到正确的解决办法的。所以，我们现在可以肯定地说，塔带机为主的施工方案的选择是正确的。

我们说施工方案的选择是正确的，并不是说可以高枕无忧。在看到并充分发挥以塔带机为主的设备体系的优越性的同时，要充分估计到它的风险性，并要有足够的准备。一是塔带机为主施工方案中还有许多问题还需进一步探索，如混凝土温升问题、混凝土级配、标号的调整问题，设备的安全防撞问题、如何保证设备在高强度施工条件下长期可靠运行等问题，都需要在实践中解决好。二是作为完整的设备体系，还没有最终形成，还没有取得大量的实践经验，特别是当主要的单项设备出重大故障后，虽其它设备可适当支持，但支持力是有限的；而且“一条龙”配套的设备更是环环相扣，哪个环节出问题都会影响全局。对此，应有清醒的认识。

1.5 其它部位的混凝土浇筑体系也正在形成

二期工程施工的另一个重点部位永久船闸的清基交面工作也已接近尾声，混凝土施工设备的安装和混凝土浇筑体系在逐步建立，大规模混凝土施工的局面正在形成。

2 对当前设备运行和管理状况的评价

如何评价当前设备运行和管理的现状?我想既要看到成绩，树立信心；更要正视问题，下决心解决好。

2.1 成绩方面，可以归纳为以下几点

(2)在设备手段尚未完善的情况下，创造了良好的生产率，基本完成了预定的施工计划厂坝二期工程的特点决定了从开始就要求达到较高的强度，因此，操作人员没有充分的时间来熟悉设备的运行。在拌和系统尚不完善、采用临时供料线的情况下，经过各方共同努力，基本上满足了年度计划的要求，一季度稍差，从二季度以来，月月完成生产计划，混凝土生产稳步上升，设备的使用效率逐步提高，全工地混凝土浇筑的月强度已上升到40万m3的水平，6月份就打破了原苏联古比雪夫水电站的36.5万m3的月强度水平，成绩的取得确实来之不易。在主设备投入前，各施工单位积极主动想办法、采用的一些过渡手段也发挥了重要作用，功不可没。

(3)已初步建立设备管理的良好机制设备管理的重要性，已越来越为大家所认识。各个施工单位都分别建立了运行维护管理的专业化队伍，制定了相应的规章制度。如葛洲坝成立了79系统和90系统两个项目部，专门负责包括拌和楼、供料线和塔(顶)带机的安装和运行维护工作；青云公司也成立了顶带机项目部，选派了一批具有大专以上学历的人进入项目部，初步形成了设备定期维护保养的良好机制。三七八联营公司也有较健全的设备统一调度管理的班子和制度。

(4)积累了一系列适应塔带机浇筑混凝土的经验针对塔(顶)带机的施工特点，各单位在仓面设备配套、防止骨料分离、优化混凝土配合比、保证混凝土质量等方面都进行了有益的探索，取得了有益的经验。为下一步塔带机的高产稳产奠定了基础。

2.2 存在的问题

(1)安装进度滞后，验收也滞后，障碍着设备体系的完整形成和管理责任制的落实由于各种因素的影响，大部分设备的投产日期均落后于预定的工期，塔(顶)带机的永久供料线施工更是滞后，再加上验收工作也抓得不紧或有些尚未具备条件，致使完整的施工设备体系未能及时形成。同时，一部分同志对业主采购设备、施工承包单位使用的体制或者不熟悉，或者不理解，或者有一些疑虑，也在一定程度上影响了设备的验收工作。

(2)设备的运行和管理有待进一步加强尽管设备管理水平较过去有了提高，但是目前管理仍然是粗放的，对设备的认识和掌握水平还较低，有的规章制度形同虚设。不少已经投入运行的设备存在着安全隐患，造成这些情况的原因是多方面的，既有设备本身的缺陷，即设计制造不合理造成的，也有忽视维护保养或对设备的认识不深造成的。后者尤应引起我们的重视。

客观地讲，我们对于包括塔带机和供料线在内的设备的认识和实践还是很有限的，有不少是首次安装和使用，配件的供应和管理体系尚未建立起来；有些基本的维修工具尚未完全掌握，对于控制系统更是知之甚少。现在厂家服务人员还在现场，出现问题还可请人帮忙，如果再过一段时间，厂家人员撤离后，我们怎么办?不仅进口设备存在上述问题，国产设备也同样存在。

塔带机操作水平还需进一步提高，操作不熟练不仅会影响到生产效率，也会影响到混凝土质量，还会影响到安全。因此，加强对操作人员的技术培训，加强其责任心教育，也是当前迫切需要解决的问题。

(3)设备安全运行机制亟待加强

各种设备立体交叉作业，相互干扰难免，设备相撞的事件已经发生多起，幸未造成大的损失。由于塔带机是固定不动的，一旦出现故障，无法相互支援，其它辅助设备的支持毕竟有限，因此，安全问题是塔带机方案的要害，应该引起高度重视。

3 对加快设备安装和验收，搞好设备管理的几点意见

我重点针对塔(顶)带机、运输线、拌和楼“一条龙”的管理讲意见，原则应当是适合其它设备的。

3.1 加快供料线安装，尽快全面形成完善的施工设备体系

目前，塔(顶)带机的永久供料线正在紧张安装。我们应该看到，临时供料线的使用期是有限的，而且采用汽车转料也不可能创造更高的生产率。因此，必须加快永久供料线的安装，加速临时供料线向永久供料线的转换。采用永久供料线和采用临时供料线施工有相似之处，也有本质的区别，转为永久供料线后，由于管理的模索和各环节的磨合，也可能会有短时间的生产率下降情况。如果三季度永久供料线还不能形成，到四季度仍然在摸索永久供料线生产的经验的话，那么四季度的高峰强度就难以保证，今年的年度目标就难以实现。因此，要求各施工、监理和总公司有关部门等各方加强协调，有问题及时解决，共同努力，加快安装进度。特别提请各有关方面，要注意处理好同设备制造商、进口设备厂商的合作。要本着按照合同和相互尊重的态度去做工作。尤其要注意对国外引进的先进东西持虚心学习的态度。

3.2 抓紧设备的验收，促进设备的完善

设备的验收分为安装验收和设备采购验收，前者由监理负责组织，后者由业主负责组织。严格讲，没有经过验收的设备是不能投入正常运行的，目前已经投入初期运行的设备中，绝大部分都还没有经过验收，这既不符合国家的有关规定，也不利于严格按合同执行，并建立正常的甲乙方及各方的相关责任制。设备采购验收，在安装验收的基础上进行，施工单位和监理单位有义务协助业主完成对制造厂家的设备采购验收。现在经过有关各方协商，已经列出了各种设备的验收时间表，希望各方共同努力，抓紧设备的验收，促进设备尽快完善。少数在验收阶段未能解决的问题，作为遗留问题，限期处理。

3.3 提高对设备维护保养重要性的认识，积极推行强制性保养制度

前面已经讲过，设备是工程施工的生命线。陆总经理也说过：“设备是纲”，纲举则目张，设备好，运行管理又得当，工程自然蒸蒸日上。从当前情况看，最主要的还是设备的管理，没有良好的设备维护作保证，工程就没有保障。我们应当把设备看成是有生命的，与人一样，要吃、要喝、要休息，要定期检查身体状况，善待设备，自然会得到良好的回报。各单位主管生产或主管设备的负责人，应该以系统的观点全面分析施工过程的每一个环节，正确处理好生产与设备维护的关系，一定要把强制性的维护保养纳入到生产计划中，作为一种管理思想深入贯彻。不仅仅是业主提供的重大装备，各单位各部位自有设备的管理亦应同样要求。

3.4 建立健全大型设备集中管理、科学调度的机制，加强设备的管理和消化吸收

不论是国产设备还是进口设备，都不可能长期依赖厂家，因此，在加强管理的同时，必须做好消化吸收工作，建立起强有力的技术保障系统。

技术保障体系的建立必须从管理机制上入手。进入二期工程以来，我一直倡议，每个施工承包集团都必须对大型设备集中管理、科学调度，并建立一支人才集中、机制灵活、管理严格、制度健全的专业化运行维护队伍。这支队伍首要的任务是把设备作为一个系统进行科学管理，特别对运行和管理塔(顶)带机“一条龙”要摸索建立一套“工法”。三峡有如此众多精良设备，建立管理制度和工法的历史责任我们应当担起来。第二，要全面研究消化设备的关键部分。也可以请一些国内的专家或科研机构进行研究。总公司工程建设部和设备公司就此已做了一些工作，希望继续抓紧做好。

3.5 关于配件管理

第一，根据合同规定，配件供应和管理是承包者自己的责任，业主可以提供协助，但不承担合同中规定的应由承包者承担的责任。业主供应的配件，合同中已列明价格的，将严格按规定的价格收费，合同中未列明的，将在服务为主的前提下，确定合理价格。

第二，尽管合同有明确规定，但是靠施工单位自身的力量做好如此众多设备的配件供应及管理工作，在技术上、资金上都是有困难的，特别是进口设备更难。因此，既要尊重合同，又要实事求是。业主有义务帮助各施工单位做好配件的供应和管理工作。

第三，根据当前的实际情况，如将所有配件工作一下子转移到施工单位，确实有困难，因此，可以考虑一个过渡期，逐步将配件管理的任务过渡到施工单位。在此期间，一方面各施工单位要积极组建自已的配件管理体系，另一方面提出需要设备公司准备的备件清单，并对此负责。在配件管理工作步入正轨后，施工单位主要负责常用的、易损易耗件的配件储备，设备公司则主要负责损坏机率较小的，重要的备件的储备。

第四，施工单位准备配件所需资金，总公司将采用垫资的办法予以支持。由双方专业人员具体商定备件的正常储备数量及所需的资金，总公司予以垫资。施工单位必须保证垫付资金专款专用。对于完工后剩余的质量合格的配件，凡属正常储备范围内的，业主可考虑购回。

3.6 围绕着管好用好设备，要进一步明确和规范设备管理各方的工作关系

涉及业主采购的施工设备，在工地有两个合同在同时运作。一是二期厂坝土建(含金结安装)合同，是由三峡总公司同各个施工单位所签之合同。合同中已规定了施工承包单位负责安装施工设备的相应条款。此项合同是由总公司工程建设部(项目部)作为甲方代表，施工单位作为乙方，并相应聘请了土建监理(简称)；二是施工设备采购合同，是由总公司同各设备制造商签订的合同，该合同中除规定了厂家制造、运输等责任外，还规定了对安装这些设备的指导及售后服务等。此项合同的甲方代表是总公司设备公司，与其相应的，也聘请了设备监理(简称)。两个合同在现场的结合点是安装和验收。我们曾明确，在安装和验收期间，由建设部总协调，具体的工作和责任，设备公司要多承担一些，土建、设备监理的衔接，由土建监理进行必要的协调。

随着设备安装进入尾声，验收逐步结束，设备的管理进入了一个新的阶段。在生产关系和几方职责的界定上，需要进一步明确以下几点。一是施工设备的运行管理纳入到二期土建合同管理中，建设部(项目部)全部承担合同的甲方管理和职责(设备公司接受建设部的协调)；二是土建监理和设备监理“合二为一”，融为一体，土建监理要全部地承担起土建合同，包括施工设备运行管理的监理职责；三是设备公司要配合工程建设和施工单位以及监理，做好设备验收确定的完善工作，经双方约定的配件供应工作，组织制造厂家必要的售后服务等；四是继续用好奖励机制，促进施工设备管理水平的提高。全工地红旗设备评比活动要继续坚持，由工程建设部同设备公司共同组织，而且要扩大范围，施工单位自有设备也可列入评比范围。评比奖励的目的是鼓励先进，鞭策后进，促进管理水平的提高。五是需要进一步强调几方的合作精神和三峡建设者的“团队”精神，只有把职责明确和加强协调合作两方面都做好了，才会形成一个与设备体系相配套的管理体系。
