预应力分为先、后张法和无粘结工序。现根据汕头市某仓库的后张法屋架及屋面板施工谈点体会。

树图思维导图提供《浅谈预应力构件的施工现场组织管理》在线思维导图免费制作，点击“编辑”按钮，可对《浅谈预应力构件的施工现场组织管理》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：7c895f56007009e01cc5d8faf82b309a

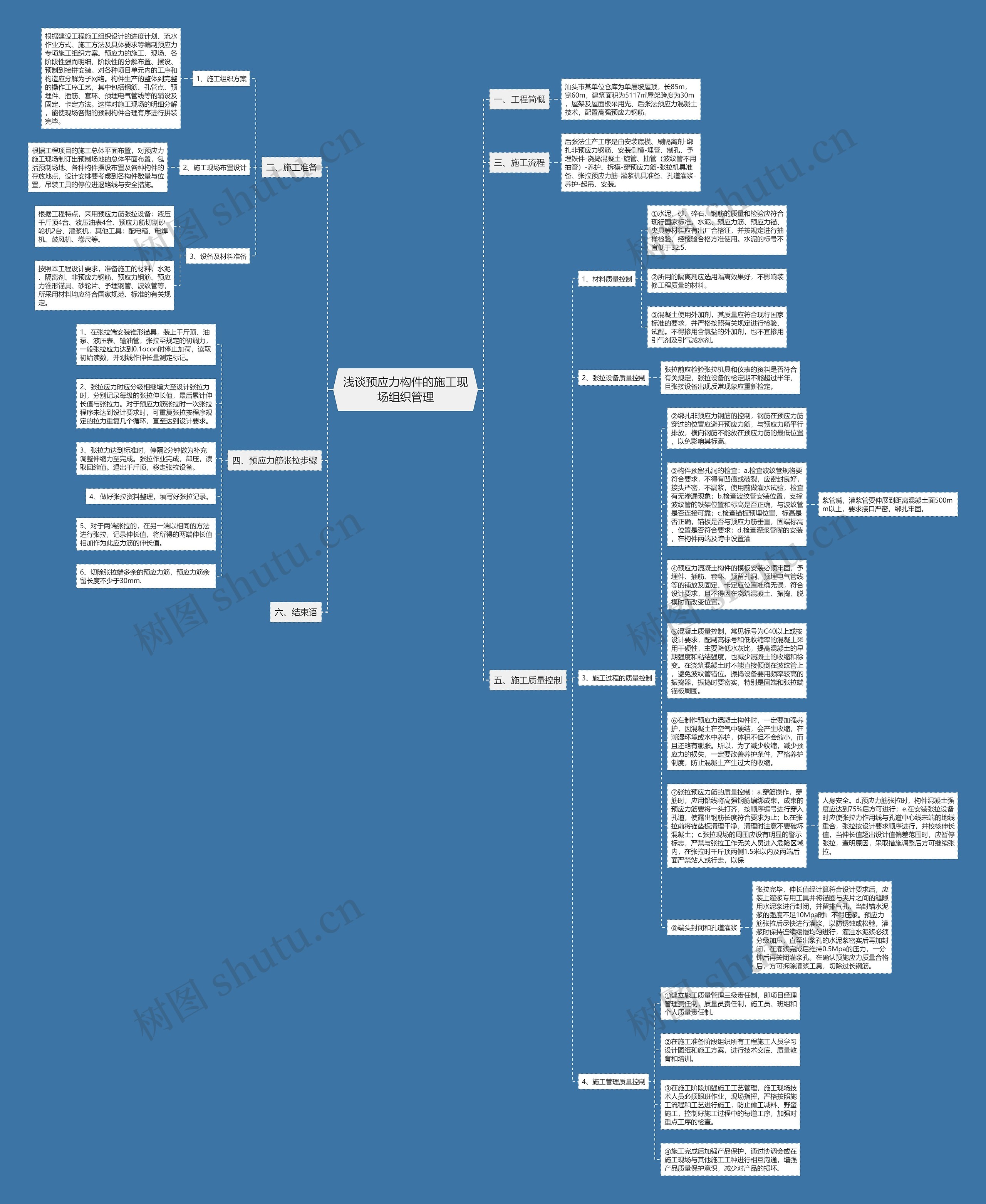

思维导图大纲

一、工程简概

汕头市某单位仓库为单层坡屋顶，长85m，宽60m，建筑面积为5117㎡屋架跨度为30m，屋架及屋面板采用先、后张法预应力混凝土技术，配置高强预应力钢筋。

二、施工准备

1、施工组织方案

根据建设工程施工组织设计的进度计划、流水作业方式、施工方法及具体要求等编制预应力专项施工组织方案。预应力的施工、现场、各阶段性强而明细，阶段性的分解布置、摆设、预制到接拼安装。对各种项目单元内的工序和构造应分解为子网络。构件生产的整体到完整的操作工序工艺，其中包括钢筋、孔管点、预埋件、插筋、套环、预埋电气管线等的辅设及固定、卡定方法。这样对施工现场的明细分解，能使现场各期的预制构件合理有序进行拼装完毕。

2、施工现场布置设计

根据工程项目的施工总体平面布置，对预应力施工现场制订出预制场地的总体平面布置，包括预制场地、各种构件摆设布置及各种构件的存放地点，设计安排要考虑到各构件数量与位置，吊装工具的停位进退路线与安全措施。

3、设备及材料准备

根据工程特点，采用预应力筋张拉设备：液压千斤顶4台、液压油表4台、预应力筋切割砂轮机2台、灌浆机，其他工具：配电箱、电焊机、鼓风机、卷尺等。

按照本工程设计要求，准备施工的材料，水泥、隔离剂、非预应力钢筋、预应力钢筋、预应力锥形锚具、砂轮片、予埋钢管、波纹管等，所采用材料均应符合国家规范、标准的有关规定。

三、施工流程

后张法生产工序是由安装底模、刷隔离剂-绑扎非预应力钢筋、安装侧模-埋管、制孔、予埋铁件-浇捣混凝土-旋管、抽管（波纹管不用抽管）-养护、拆模-穿预应力筋-张拉机具准备、张拉预应力筋-灌浆机具准备、孔道灌浆-养护-起吊、安装。

四、预应力筋张拉步骤

1、在张拉端安装锥形锚具，装上千斤顶、油泵、液压表、输油管，张拉至规定的初调力，一般张拉应力达到0.1σcon时停止加荷，读取初始读数，并划线作伸长量测定标记。

2、张拉应力时应分级相继增大至设计张拉力时，分别记录每级的张拉伸长值，最后累计伸长值与张拉力。对于预应力筋张拉时一次张拉程序未达到设计要求时，可重复张拉按程序规定的拉力重复几个循环，直至达到设计要求。

3、张拉力达到标准时，停隔2分钟做为补充调整伸缩力至完成。张拉作业完成，卸压，读取回缩值。退出千斤顶，移走张拉设备。

4、做好张拉资料整理，填写好张拉记录。

5、对于两端张拉的，在另一端以相同的方法进行张拉，记录伸长值，将所得的两端伸长值相加作为此应力筋的伸长值。

6、切除张拉端多余的预应力筋，预应力筋余留长度不少于30mm.

五、施工质量控制

1、材料质量控制

①水泥、砂、碎石、钢筋的质量和检验应符合现行国家标准。水泥、预应力筋、预应力锚、夹具等材料应有出厂合格证，并按规定进行抽样检验，经检验合格方准使用。水泥的标号不宜低于32.5.

②所用的隔离剂应选用隔离效果好，不影响装修工程质量的材料。

③混凝土使用外加剂，其质量应符合现行国家标准的要求，并严格按照有关规定进行检验、试配。不得掺用含氯盐的外加剂，也不宜掺用引气剂及引气减水剂。

2、张拉设备质量控制

张拉前应检验张拉机具和仪表的资料是否符合有关规定，张拉设备的检定期不能超过半年，且张接设备出现反常现象应重新检定。

3、施工过程的质量控制

②绑扎非预应力钢筋的控制，钢筋在预应力筋穿过的位置应避开预应力筋，与预应力筋平行排放，横向钢筋不能放在预应力筋的最低位置，以免影响其标高。

③构件预留孔洞的检查：a.检查波纹管规格要符合要求，不得有凹痕或破裂，应密封良好，接头严密，不漏浆，使用前做灌水试验，检查有无渗漏现象；b.检查波纹管安装位置，支撑波纹管的铁架位置和标高是否正确，与波纹管是否连接可靠；c.检查锚板预埋位置、标高是否正确，锚板是否与预应力筋垂直，固端标高、位置是否符合要求；d.检查灌浆管嘴的安装，在构件两端及跨中设置灌

浆管嘴，灌浆管要伸展到距离混凝土面500mm以上，要求接口严密，绑扎牢固。

④预应力混凝土构件的模板安装必须牢固，予埋件、插筋、套环、预留孔洞、预埋电气管线等的铺放及固定、卡定应位置准确无误，符合设计要求，且不得因在浇筑混凝土、振捣、脱模时而改变位置。

⑤混凝土质量控制，常见标号为C40以上或按设计要求，配制高标号和低收缩率的混凝土采用干硬性，主要降低水灰比，提高混凝土的早期强度和粘结强度，也减少混凝土的收缩和徐变。在浇筑混凝土时不能直接倾倒在波纹管上，避免波纹管错位。振捣设备要用频率较高的振捣器，振捣时要密实，特别是固端和张拉端锚板周围。

⑥在制作预应力混凝土构件时，一定要加强养护，因混凝土在空气中硬结，会产生收缩，在潮湿环境或水中养护，体积不但不会缩小，而且还略有膨胀。所以，为了减少收缩，减少预应力的损失，一定要改善养护条件，严格养护制度，防止混凝土产生过大的收缩。

⑦张拉预应力筋的质量控制：a.穿筋操作，穿筋时，应用铅线将高强钢筋编绑成束，成束的预应力筋要将一头打齐，按顺序编号进行穿入孔道，使露出钢筋长度符合要求为止；b.在张拉前将锚垫板清理干净，清理时注意不要破坏混凝土；c.张拉现场的周围应设有明显的警示标志，严禁与张拉工作无关人员进入危险区域内，在张拉时千斤顶两侧1.5米以内及两端后面严禁站人或行走，以保

人身安全。d.预应力筋张拉时，构件混凝土强度应达到75%后方可进行；e.在安装张拉设备时应使张拉力作用线与孔道中心线未端的地线重合，张拉按设计要求顺序进行，并校核伸长值，当伸长值超出设计值偏差范围时，应暂停张拉，查明原因，采取措施调整后方可继续张拉。

⑧端头封闭和孔道灌浆

张拉完毕，伸长值经计算符合设计要求后，应装上灌浆专用工具并将锚圈与夹片之间的缝隙用水泥浆进行封闭，并留排气孔，当封锚水泥浆的强度不足10Mpa时，不得压浆。预应力筋张拉后尽快进行灌浆，以防锈蚀或松驰，灌浆时保持连续缓慢均匀进行，灌注水泥浆必须分级加压，直至出浆孔的水泥浆密实后再加封闭，在灌浆完成后维持0.5Mpa的压力，一分钟后再关闭灌浆孔。在确认预施应力质量合格后，方可拆除灌浆工具，切除过长钢筋。

4、施工管理质量控制

①建立施工质量管理三级责任制，即项目经理管理责任制，质量员责任制，施工员、班组和个人质量责任制。

②在施工准备阶段组织所有工程施工人员学习设计图纸和施工方案，进行技术交底、质量教育和培训。

③在施工阶段加强施工工艺管理，施工现场技术人员必须跟班作业，现场指挥，严格按照施工流程和工艺进行施工，防止偷工减料、野蛮施工，控制好施工过程中的每道工序，加强对重点工序的检查。

④施工完成后加强产品保护，通过协调会或在施工现场与其他施工工种进行相互沟通，增强产品质量保护意识，减少对产品的损坏。

六、结束语
