摘要:经济社会不断发展,给排水工程内涵也不断丰富和发展。因此本文作者结合实践经验,阐述自己的观点,对建筑给排水系统设计进行了综合探讨,可供同行参考。

树图思维导图提供《浅谈建筑给排水系统设计》在线思维导图免费制作，点击“编辑”按钮，可对《浅谈建筑给排水系统设计》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：dc07c4d63750c3a94428f75b68bdeb9d

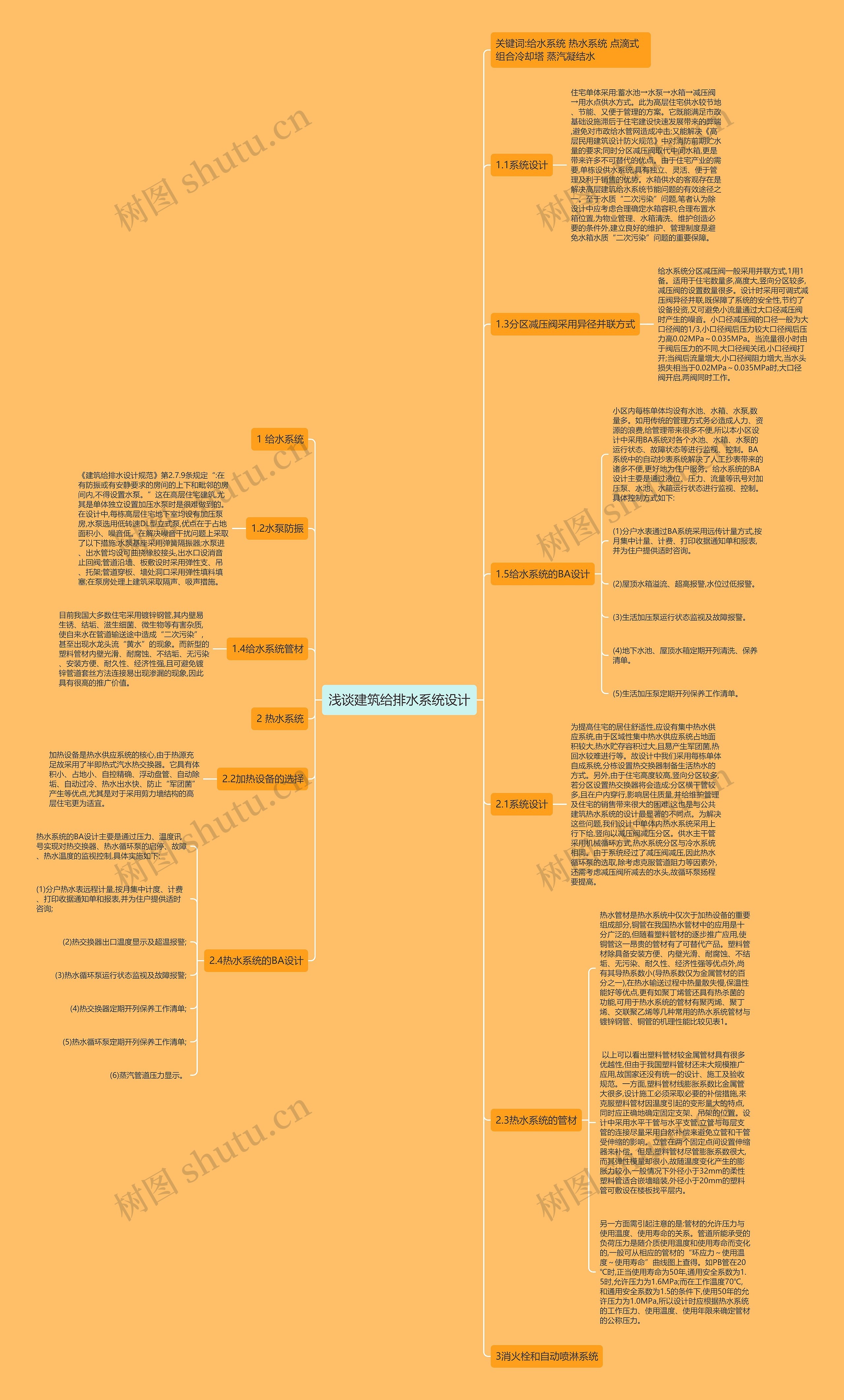

思维导图大纲

1.1系统设计

住宅单体采用:蓄水池→水泵→水箱→减压阀→用水点供水方式。此为高层住宅供水较节地、节能、又便于管理的方案。它既能满足市政基础设施滞后于住宅建设快速发展带来的弊端,避免对市政给水管网造成冲击;又能解决《高层民用建筑设计防火规范》中对消防前期贮水量的要求;同时分区减压阀取代中间水箱,更是带来许多不可替代的优点。由于住宅产业的需要,单栋设供水系统,具有独立、灵活、便于管理及利于销售的优势。水箱供水的客观存在是解决高层建筑给水系统节能问题的有效途径之一。至于水质“二次污染”问题,笔者认为除设计中应考虑合理确定水箱容积,合理布置水箱位置,为物业管理、水箱清洗、维护创造必要的条件外,建立良好的维护、管理制度是避免水箱水质“二次污染”问题的重要保障。

1.2水泵防振

《建筑给排水设计规范》第2.7.9条规定“:在有防振或有安静要求的房间的上下和毗邻的房间内,不得设置水泵。”这在高层住宅建筑,尤其是单体独立设置加压水泵时是很难做到的。在设计中,每栋高层住宅地下室均设有加压泵房,水泵选用低转速DL型立式泵,优点在于占地面积小、噪音低。在解决噪音干扰问题上采取了以下措施:水泵基座采用弹簧隔振器;水泵进、出水管均设可曲挠橡胶接头,出水口设消音止回阀;管道沿墙、板敷设时采用弹性支、吊、托架;管道穿板、墙处洞口采用弹性填料填塞;在泵房处理上建筑采取隔声、吸声措施。

1.3分区减压阀采用异径并联方式

给水系统分区减压阀一般采用并联方式,1用1备。适用于住宅数量多,高度大,竖向分区较多,减压阀的设置数量很多。设计时采用可调式减压阀异径并联,既保障了系统的安全性,节约了设备投资,又可避免小流量通过大口径减压阀时产生的噪音。小口径减压阀的口径一般为大口径阀的1/3,小口径阀后压力较大口径阀后压力高0.02MPa～0.035MPa。当流量很小时由于阀后压力的不同,大口径阀关闭,小口径阀打开;当阀后流量增大,小口径阀阻力增大,当水头损失相当于0.02MPa～0.035MPa时,大口径阀开启,两阀同时工作。

1.4给水系统管材

目前我国大多数住宅采用镀锌钢管,其内壁易生锈、结垢、滋生细菌、微生物等有害杂质,使自来水在管道输送途中造成“二次污染”,甚至出现水龙头流“黄水”的现象。而新型的塑料管材内壁光滑、耐腐蚀、不结垢、无污染、安装方便、耐久性、经济性强,且可避免镀锌管道套丝方法连接易出现渗漏的现象,因此具有很高的推广价值。

1.5给水系统的BA设计

小区内每栋单体均设有水池、水箱、水泵,数量多。如用传统的管理方式务必造成人力、资源的浪费,给管理带来很多不便,所以本小区设计中采用BA系统对各个水池、水箱、水泵的运行状态、故障状态等进行监视、控制。BA系统中的自动抄表系统解决了人工抄表带来的诸多不便,更好地为住户服务。给水系统的BA设计主要是通过液位、压力、流量等讯号对加压泵、水池、水箱运行状态进行监视、控制。具体控制方式如下:

(1)分户水表通过BA系统采用远传计量方式,按月集中计量、计费、打印收据通知单和报表,并为住户提供适时咨询。

(2)屋顶水箱溢流、超高报警,水位过低报警。

(3)生活加压泵运行状态监视及故障报警。

(4)地下水池、屋顶水箱定期开列清洗、保养清单。

(5)生活加压泵定期开列保养工作清单。

2 热水系统

2.1系统设计

为提高住宅的居住舒适性,应设有集中热水供应系统,由于区域性集中热水供应系统占地面积较大,热水贮存容积过大,且易产生军团菌,热回水较难进行等。故设计中我们采用每栋单体自成系统,分栋设置热交换器制备生活热水的方式。另外,由于住宅高度较高,竖向分区较多,若分区设置热交换器将会造成:分区横干管较多,且在户内穿行,影响居住质量,并给维护管理及住宅的销售带来很大的困难,这也是与公共建筑热水系统的设计最显著的不同点。为解决这些问题,我们设计中单体内热水系统采用上行下给,竖向以减压阀减压分区。供水主干管采用机械循环方式,热水系统分区与冷水系统相同。由于系统经过了减压阀减压,因此热水循环泵的选取,除考虑克服管道阻力等因素外,还需考虑减压阀所减去的水头,故循环泵扬程要提高。

2.2加热设备的选择

加热设备是热水供应系统的核心,由于热源充足故采用了半即热式汽水热交换器。它具有体积小、占地小、自控精确、浮动盘管、自动除垢、自动过冷、热水出水快、防止“军团菌”产生等优点,尤其是对于采用剪力墙结构的高层住宅更为适宜。

2.3热水系统的管材

热水管材是热水系统中仅次于加热设备的重要组成部分,铜管在我国热水管材中的应用是十分广泛的,但随着塑料管材的逐步推广应用,使铜管这一昂贵的管材有了可替代产品。塑料管材除具备安装方便、内壁光滑、耐腐蚀、不结垢、无污染、耐久性、经济性强等优点外,尚有其导热系数小(导热系数仅为金属管材的百分之一),在热水输送过程中热量散失慢,保温性能好等优点,更有如聚丁烯管还具有热杀菌的功能,可用于热水系统的管材有聚丙烯、聚丁烯、交联聚乙烯等几种常用的热水系统管材与镀锌钢管、铜管的机理性能比较见表1。

以上可以看出塑料管材较金属管材具有很多优越性,但由于我国塑料管材还未大规模推广应用,故国家还没有统一的设计、施工及验收规范。一方面,塑料管材线膨胀系数比金属管大很多,设计施工必须采取必要的补偿措施,来克服塑料管材因温度引起的变形量大的特点,同时应正确地确定固定支架、吊架的位置。设计中采用水平干管与水平支管,立管与每层支管的连接尽量采用自然补偿来避免立管和干管受伸缩的影响。立管在两个固定点间设置伸缩器来补偿。但是,塑料管材尽管膨胀系数很大,而其弹性模量却很小,故随温度变化产生的膨胀力较小,一般情况下外径小于32mm的柔性塑料管适合嵌墙暗装,外径小于20mm的塑料管可敷设在楼板找平层内。

另一方面需引起注意的是:管材的允许压力与使用温度、使用寿命的关系。管道所能承受的负荷压力是随介质使用温度和使用寿命而变化的,一般可从相应的管材的“环应力～使用温度～使用寿命”曲线图上查得。如PB管在20℃时,正当使用寿命为50年,通用安全系数为1.5时,允许压力为1.6MPa;而在工作温度70℃,和通用安全系数为1.5的条件下,使用50年的允许压力为1.0MPa,所以设计时应根据热水系统的工作压力、使用温度、使用年限来确定管材的公称压力。
