随着我国住房制度的改革,经济适用住房和商品住宅发展迅猛,目前在钢筋混凝土民用建筑物中,现浇混凝土楼板出现变形裂缝的现象较为普遍,发现大部分裂缝表现为:表面龟裂,纵向、横向裂缝以及斜向裂缝。已成为商品房质量纠纷、投诉的热点问题,它不仅影响使用功能,有损外观,而且破坏结构的整体,降低其刚度,引起钢筋腐蚀,影响持久性强度和耐久性。

树图思维导图提供《防治楼面裂缝的施工设计与措施》在线思维导图免费制作，点击“编辑”按钮，可对《防治楼面裂缝的施工设计与措施》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：0df538dec2f80fbb95acf8c146c9c09a

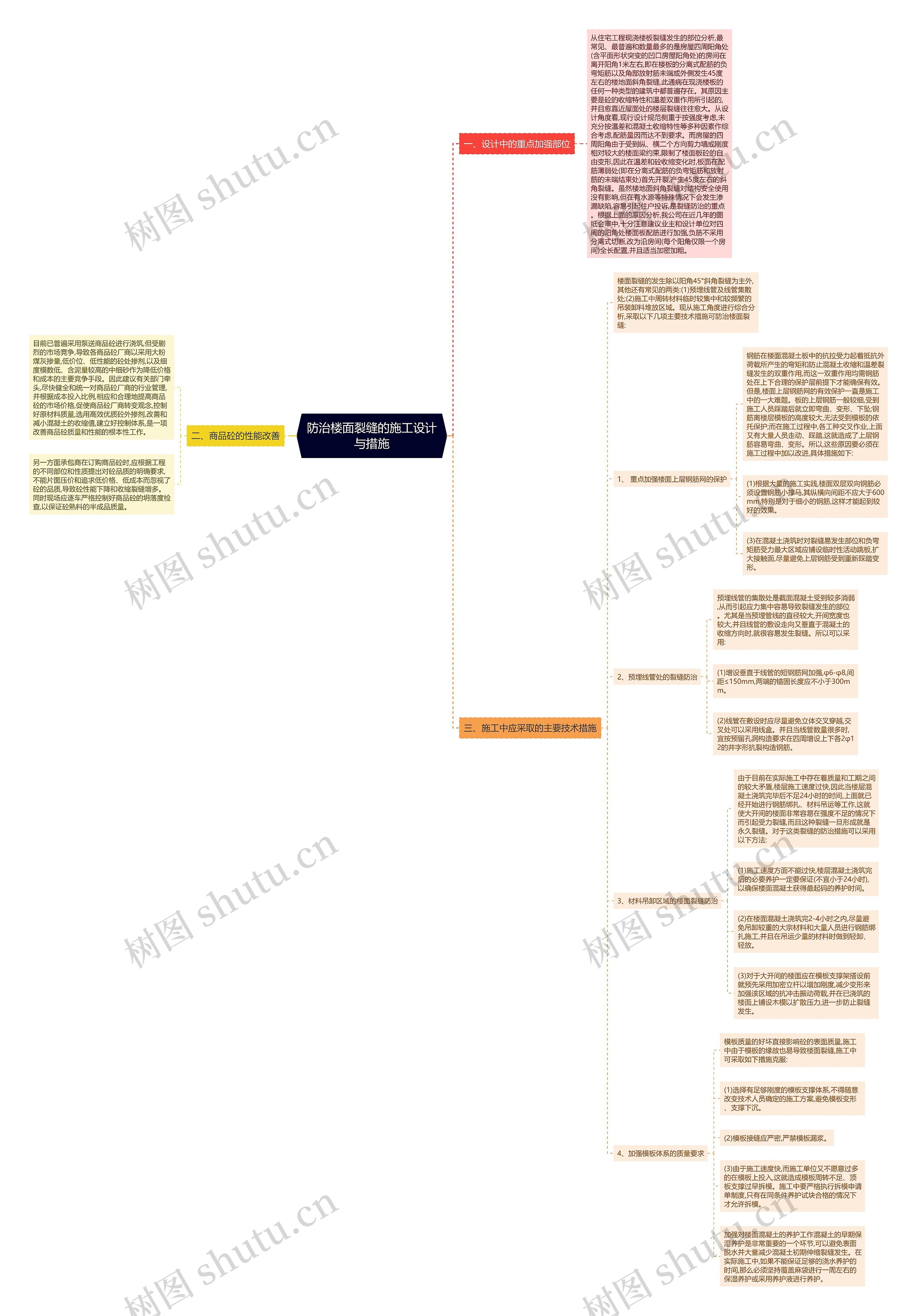

思维导图大纲

一、设计中的重点加强部位

从住宅工程现浇楼板裂缝发生的部位分析,最常见、最普遍和数量最多的是房屋四周阳角处(含平面形状突变的凹口房屋阳角处)的房间在离开阳角1米左右,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝,此通病在现浇楼板的任何一种类型的建筑中都普遍存在。其原因主要是砼的收缩特性和温差双重作用所引起的,并且愈靠近屋面处的楼层裂缝往往愈大。从设计角度看,现行设计规范侧重于按强度考虑,未充分按温差和混凝土收缩特性等多种因素作综合考虑,配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,限制了楼面板砼的自由变形,因此在温差和砼收缩变化时,板面在配筋薄弱处(即在分离式配筋的负弯矩筋和放射筋的未端结束处)首先开裂,产生45度左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响,但在有水源等特殊情况下会发生渗漏缺陷,容易引起住户投诉,是裂缝防治的重点。根据上面的原因分析,我公司在近几年的图纸会审中,十分注意建议业主和设计单位对四周的阳角处楼面板配筋进行加强,负筋不采用分离式切断,改为沿房间(每个阳角仅限一个房间)全长配置,并且适当加密加粗。

二、商品砼的性能改善

目前已普遍采用泵送商品砼进行浇筑,但受剧烈的市场竞争,导致各商品砼厂商以采用大粉煤灰掺量,低价位、低性能的砼处掺剂,以及细度模数低、含泥量较高的中细砂作为降低价格和成本的主要竞争手段。因此建议有关部门牵头,尽快健全和统一对商品砼厂商的行业管理,并根据成本投入比例,相应和合理地提高商品砼的市场价格,促使商品砼厂商转变观念,控制好原材料质量,选用高效优质砼外掺剂,改善和减小混凝土的收缩值,建立好控制体系,是一项改善商品砼质量和性能的根本性工作。

另一方面承包商在订购商品砼时,应根据工程的不同部位和性质提出对砼品质的明确要求,不能片面压价和追求低价格、低成本而忽视了砼的品质,导致砼性能下降和收缩裂缝增多。同时现场应逐车严格控制好商品砼的坍落度检查,以保证砼熟料的半成品质量。

三、施工中应采取的主要技术措施

楼面裂缝的发生除以阳角45°斜角裂缝为主外,其他还有常见的两类:(1)预埋线管及线管集散处;(2)施工中周转材料临时较集中和较频繁的吊装卸料堆放区域。现从施工角度进行综合分析,采取以下几项主要技术措施可防治楼面裂缝:

1、重点加强楼面上层钢筋网的保护

钢筋在楼面混凝土板中的抗拉受力起着抵抗外荷载所产生的弯矩和防止混凝土收缩和温差裂缝发生的双重作用,而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。但是,楼面上层钢筋网的有效保护一直是施工中的一大难题。板的上层钢筋一般较细,受到施工人员踩踏后就立即弯曲、变形、下坠;钢筋离楼层模板的高度较大,无法受到模板的依托保护;而在施工过程中,各工种交叉作业,上面又有大量人员走动、踩踏,这就造成了上层钢筋容易弯曲、变形。所以,这些原因要必须在施工过程中加以改进,具体措施如下:

(1)根据大量的施工实践,楼面双层双向钢筋必须设置钢筋小撑马,其纵横向间距不应大于600mm,特别是对于细小的钢筋,这样才能起到较好的效果。

(3)在混凝土浇筑时对裂缝易发生部位和负弯矩筋受力最大区域应铺设临时性活动跳板,扩大接触面,尽量避免上层钢筋受到重新踩踏变形。

2、预埋线管处的裂缝防治

预埋线管的集散处是截面混凝土受到较多消弱,从而引起应力集中容易导致裂缝发生的部位。尤其是当预埋管线的直径较大,开间宽度也较大,并且线管的敷设走向又垂直于混凝土的收缩方向时,就很容易发生裂缝。所以可以采用:

(1)增设垂直于线管的短钢筋网加强,φ6-φ8,间距≤150mm,两端的锚固长度应不小于300mm。

(2)线管在敷设时应尽量避免立体交叉穿越,交叉处可以采用线盒。并且当线管数量很多时,宜按预留孔洞构造要求在四周增设上下各2φ12的井字形抗裂构造钢筋。

3、材料吊卸区域的楼面裂缝防治

由于目前在实际施工中存在着质量和工期之间的较大矛盾,楼层施工速度过快,因此当楼层混凝土浇筑完毕后不足24小时的时间,上面就已经开始进行钢筋绑扎、材料吊运等工作,这就使大开间的楼面非常容易在强度不足的情况下而引起受力裂缝,而且这种裂缝一旦形成就是永久裂缝。对于这类裂缝的防治措施可以采用以下方法:

(1)施工速度方面不能过快,楼层混凝土浇筑完后的必要养护一定要保证(不宜小于24小时),以确保楼面混凝土获得最起码的养护时间。

(2)在楼面混凝土浇筑完2-4小时之内,尽量避免吊卸较重的大宗材料和大量人员进行钢筋绑扎施工,并且在吊运少量的材料时做到轻卸、轻放。

(3)对于大开间的楼面应在模板支撑架搭设前就预先采用加密立杆以增加刚度,减少变形来加强该区域的抗冲击振动荷载,并在已浇筑的楼面上铺设木模以扩散压力,进一步防止裂缝发生。

4、加强模板体系的质量要求
