摘要：自《门式刚架轻型房屋钢结构技术规程》（CECS 102：98）公布已来，此类工程发展很快，但也陆续听到一些令人不安的情况。去年雨水较大，降雪较多，有些地方雪特别大，结构被压坏恐怕很难避免，但有的地方雪不大房子也有垮的，漏水的更多。另外，也看到一些工程，有的框架梁太细，令人担心，遇到大雪很可能出问题。有的骨架立起来摇摇晃晃，没有支撑，说装上墙板就好了，好象有了墙板就可以不要支撑。现在排架多起来。用钢筋砼柱、轻钢梁，造价较低，但有的严重不合规定。以下就轻钢结构设计及施工谈自己的几点体会。

树图思维导图提供《门式刚架轻型房屋钢结构设计及施工》在线思维导图免费制作，点击“编辑”按钮，可对《门式刚架轻型房屋钢结构设计及施工》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：33df59d4f7f3803e84c5d31acfc88a07

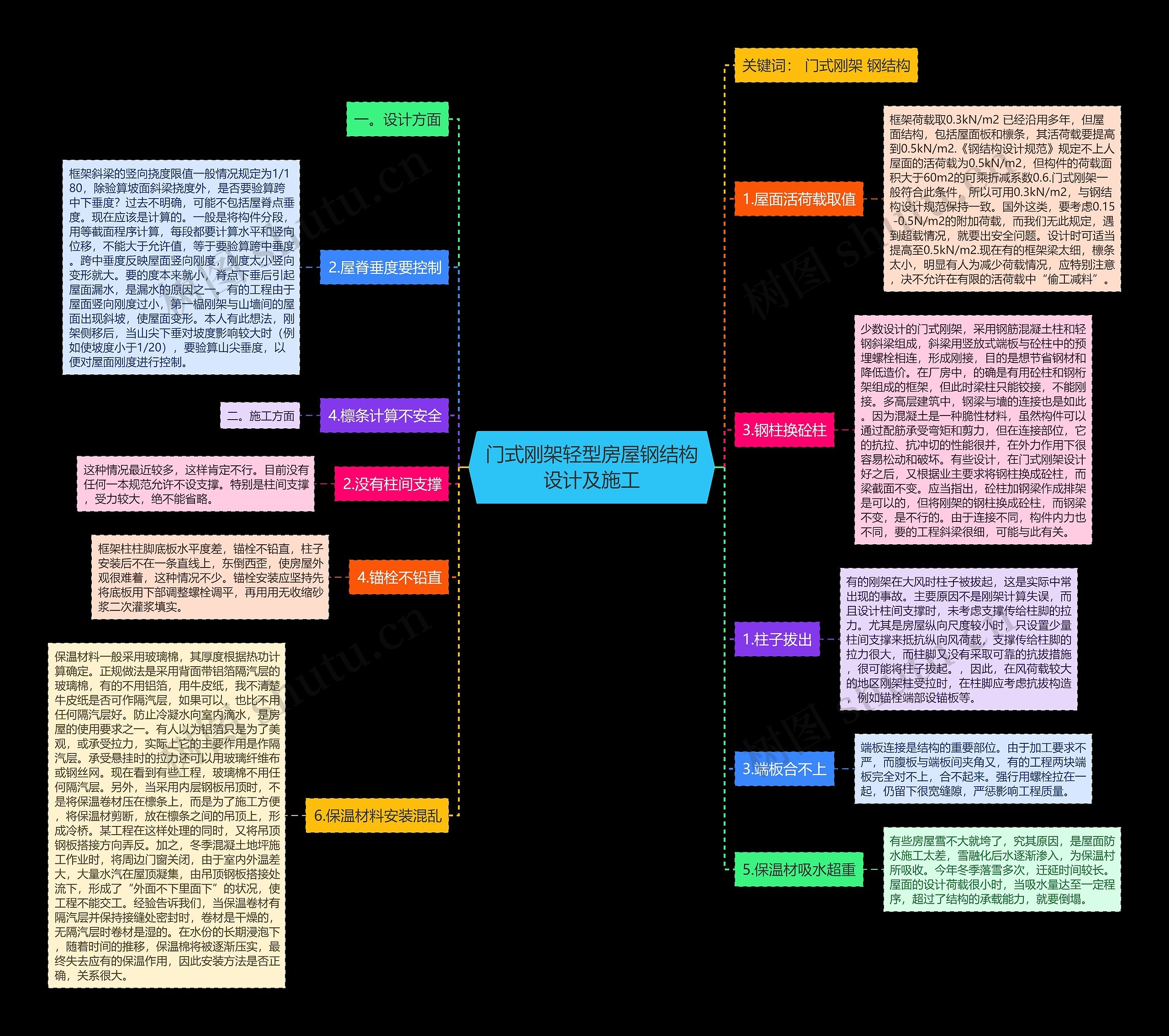

思维导图大纲

1.屋面活荷载取值

框架荷载取0.3kN/m2 已经沿用多年，但屋面结构，包括屋面板和檩条，其活荷载要提高到0.5kN/m2.《钢结构设计规范》规定不上人屋面的活荷载为0.5kN/m2，但构件的荷载面积大于60m2的可乘折减系数0.6.门式刚架一般符合此条件，所以可用0.3kN/m2，与钢结构设计规范保持一致。国外这类，要考虑0.15 -0.5N/m2的附加荷载，而我们无此规定，遇到超载情况，就要出安全问题。设计时可适当提高至0.5kN/m2.现在有的框架梁太细，檩条太小，明显有人为减少荷载情况，应特别注意，决不允许在有限的活荷载中“偷工减料”。

2.屋脊垂度要控制

框架斜梁的竖向挠度限值一般情况规定为1/180，除验算坡面斜梁挠度外，是否要验算跨中下垂度？过去不明确，可能不包括屋脊点垂度。现在应该是计算的。一般是将构件分段，用等截面程序计算，每段都要计算水平和竖向位移，不能大于允许值，等于要验算跨中垂度。跨中垂度反映屋面竖向刚度，刚度太小竖向变形就大。要的度本来就小，脊点下垂后引起屋面漏水，是漏水的原因之一。有的工程由于屋面竖向刚度过小，第一榀刚架与山墙间的屋面出现斜坡，使屋面变形。本人有此想法，刚架侧移后，当山尖下垂对坡度影响较大时（例如使坡度小于1/20），要验算山尖垂度，以便对屋面刚度进行控制。

3.钢柱换砼柱

少数设计的门式刚架，采用钢筋混凝土柱和轻钢斜梁组成，斜梁用竖放式端板与砼柱中的预埋螺栓相连，形成刚接，目的是想节省钢材和降低造价。在厂房中，的确是有用砼柱和钢桁架组成的框架，但此时梁柱只能铰接，不能刚接。多高层建筑中，钢梁与墙的连接也是如此。因为混凝土是一种脆性材料，虽然构件可以通过配筋承受弯矩和剪力，但在连接部位，它的抗拉、抗冲切的性能很并，在外力作用下很容易松动和破坏。有些设计，在门式刚架设计好之后，又根据业主要求将钢柱换成砼柱，而梁截面不变。应当指出，砼柱加钢梁作成排架是可以的，但将刚架的钢柱换成砼柱，而钢梁不变，是不行的。由于连接不同，构件内力也不同，要的工程斜梁很细，可能与此有关。

4.檩条计算不安全

二。施工方面

1.柱子拔出

有的刚架在大风时柱子被拔起，这是实际中常出现的事故。主要原因不是刚架计算失误，而且设计柱间支撑时，未考虑支撑传给柱脚的拉力。尤其是房屋纵向尺度较小时，只设置少量柱间支撑来抵抗纵向风荷载，支撑传给柱脚的拉力很大，而柱脚又没有采取可靠的抗拔措施，很可能将柱子拔起。，因此，在风荷载较大的地区刚架柱受拉时，在柱脚应考虑抗拔构造，例如锚栓端部设锚板等。

2.没有柱间支撑

这种情况最近较多，这样肯定不行。目前没有任何一本规范允许不设支撑。特别是柱间支撑，受力较大，绝不能省略。

3.端板合不上

端板连接是结构的重要部位。由于加工要求不严，而腹板与端板间夹角又，有的工程两块端板完全对不上，合不起来。强行用螺栓拉在一起，仍留下很宽缝隙，严惩影响工程质量。

4.锚栓不铅直

框架柱柱脚底板水平度差，锚栓不铅直，柱子安装后不在一条直线上，东倒西歪，使房屋外观很难着，这种情况不少。锚栓安装应坚持先将底板用下部调整螺栓调平，再用用无收缩砂浆二次灌浆填实。

5.保温材吸水超重

有些房屋雪不大就垮了，究其原因，是屋面防水施工太差，雪融化后水逐渐渗入，为保温村所吸收。今年冬季落雪多次，迁延时间较长。屋面的设计荷载很小时，当吸水量达至一定程序，超过了结构的承载能力，就要倒塌。

6.保温材料安装混乱

保温材料一般采用玻璃棉，其厚度根据热功计算确定。正规做法是采用背面带铝箔隔汽层的玻璃棉，有的不用铝箔，用牛皮纸，我不清楚牛皮纸是否可作隔汽层，如果可以，也比不用任何隔汽层好。防止冷凝水向室内滴水，是房屋的使用要求之一。有人以为铝箔只是为了美观，或承受拉力，实际上它的主要作用是作隔汽层。承受悬挂时的拉力还可以用玻璃纤维布或钢丝网。现在看到有些工程，玻璃棉不用任何隔汽层。另外，当采用内层钢板吊顶时，不是将保温卷材压在檩条上，而是为了施工方便，将保温材剪断，放在檩条之间的吊顶上，形成冷桥。某工程在这样处理的同时，又将吊顶钢板搭接方向弄反。加之，冬季混凝土地坪施工作业时，将周边门窗关闭，由于室内外温差大，大量水汽在屋顶凝集，由吊顶钢板搭接处流下，形成了“外面不下里面下”的状况，使工程不能交工。经验告诉我们，当保温卷材有隔汽层并保持接缝处密封时，卷材是干燥的，无隔汽层时卷材是湿的。在水份的长期浸泡下，随着时间的推移，保温棉将被逐渐压实，最终失去应有的保温作用，因此安装方法是否正确，关系很大。
