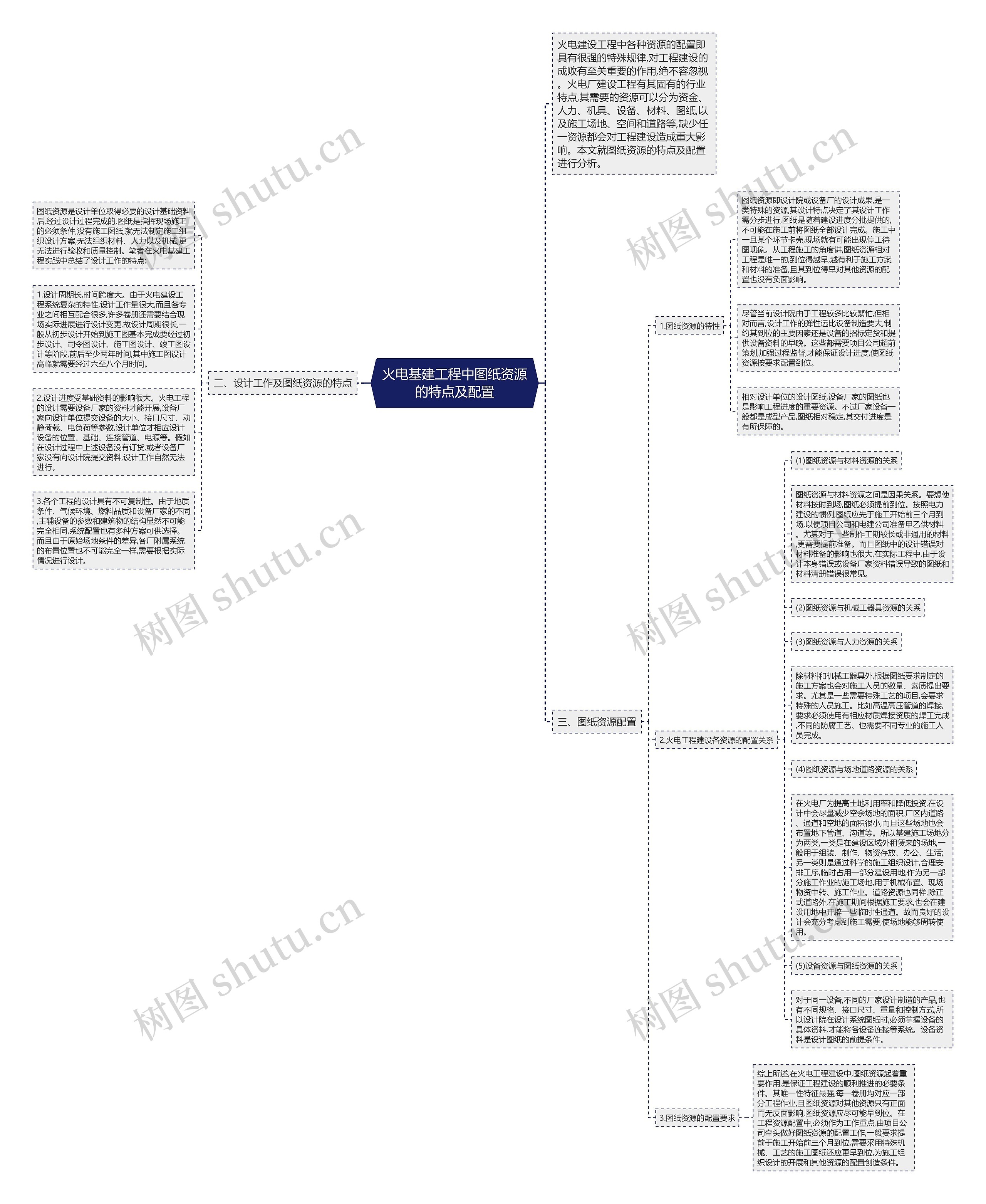

火电基建工程中图纸资源的特点及配置思维导图

宠上天

2023-03-01

浏览量: 2

特点

配置

资源

图纸

工程

设计

施工

设备

需要

材料

工程纠纷

工程纠纷论文

一、引言

树图思维导图提供《火电基建工程中图纸资源的特点及配置》在线思维导图免费制作，点击“编辑”按钮，可对《火电基建工程中图纸资源的特点及配置》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：99516217f7d44837303022e4ad0b90de

思维导图大纲

二、设计工作及图纸资源的特点

图纸资源是设计单位取得必要的设计基础资料后,经过设计过程完成的,图纸是指挥现场施工的必须条件,没有施工图纸,就无法制定施工组织设计方案,无法组织材料、人力以及机械,更无法进行验收和质量控制。笔者在火电基建工程实践中总结了设计工作的特点:

1.设计周期长,时间跨度大。由于火电建设工程系统复杂的特性,设计工作量很大,而且各专业之间相互配合很多,许多卷册还需要结合现场实际进展进行设计变更,故设计周期很长,一般从初步设计开始到施工图基本完成要经过初步设计、司令图设计、施工图设计、竣工图设计等阶段,前后至少两年时间,其中施工图设计高峰就需要经过六至八个月时间。

2.设计进度受基础资料的影响很大。火电工程的设计需要设备厂家的资料才能开展,设备厂家向设计单位提交设备的大小、接口尺寸、动静荷载、电负荷等参数,设计单位才相应设计设备的位置、基础、连接管道、电源等。假如在设计过程中上述设备没有订货,或者设备厂家没有向设计院提交资料,设计工作自然无法进行。

3.各个工程的设计具有不可复制性。由于地质条件、气候环境、燃料品质和设备厂家的不同,主辅设备的参数和建筑物的结构显然不可能完全相同,系统配置也有多种方案可供选择。而且由于原始场地条件的差异,各厂附属系统的布置位置也不可能完全一样,需要根据实际情况进行设计。

三、图纸资源配置

1.图纸资源的特性

图纸资源即设计院或设备厂的设计成果,是一类特殊的资源,其设计特点决定了其设计工作需分步进行,图纸是随着建设进度分批提供的,不可能在施工前将图纸全部设计完成。施工中一旦某个环节卡壳,现场就有可能出现停工待图现象。从工程施工的角度讲,图纸资源相对工程是唯一的,到位得越早,越有利于施工方案和材料的准备,且其到位得早对其他资源的配置也没有负面影响。

尽管当前设计院由于工程较多比较繁忙,但相对而言,设计工作的弹性远比设备制造要大,制约其到位的主要因素还是设备的招标定货和提供设备资料的早晚。这些都需要项目公司超前策划,加强过程监督,才能保证设计进度,使图纸资源按要求配置到位。

相对设计单位的设计图纸,设备厂家的图纸也是影响工程进度的重要资源。不过厂家设备一般都是成型产品,图纸相对稳定,其交付进度是有所保障的。

2.火电工程建设各资源的配置关系

(1)图纸资源与材料资源的关系

图纸资源与材料资源之间是因果关系。要想使材料按时到场,图纸必须提前到位。按照电力建设的惯例,图纸应先于施工开始前三个月到场,以便项目公司和电建公司准备甲乙供材料。尤其对于一些制作工期较长或非通用的材料,更需要提前准备。而且图纸中的设计错误对材料准备的影响也很大,在实际工程中,由于设计本身错误或设备厂家资料错误导致的图纸和材料清册错误很常见。

(2)图纸资源与机械工器具资源的关系

(3)图纸资源与人力资源的关系

除材料和机械工器具外,根据图纸要求制定的施工方案也会对施工人员的数量、素质提出要求。尤其是一些需要特殊工艺的项目,会要求特殊的人员施工。比如高温高压管道的焊接,要求必须使用有相应材质焊接资质的焊工完成,不同的防腐工艺、也需要不同专业的施工人员完成。

(4)图纸资源与场地道路资源的关系

在火电厂为提高土地利用率和降低投资,在设计中会尽量减少空余场地的面积,厂区内道路、通道和空地的面积很小,而且这些场地也会布置地下管道、沟道等。所以基建施工场地分为两类,一类是在建设区域外租赁来的场地,一般用于组装、制作、物资存放、办公、生活;另一类则是通过科学的施工组织设计,合理安排工序,临时占用一部分建设用地,作为另一部分施工作业的施工场地,用于机械布置、现场物资中转、施工作业。道路资源也同样,除正式道路外,在施工期间根据施工要求,也会在建设用地中开辟一些临时性通道。故而良好的设计会充分考虑到施工需要,使场地能够周转使用。

(5)设备资源与图纸资源的关系

对于同一设备,不同的厂家设计制造的产品,也有不同规格、接口尺寸、重量和控制方式,所以设计院在设计系统图纸时,必须掌握设备的具体资料,才能将各设备连接等系统。设备资料是设计图纸的前提条件。

3.图纸资源的配置要求

综上所述,在火电工程建设中,图纸资源起着重要作用,是保证工程建设的顺利推进的必要条件。其唯一性特征最强,每一卷册均对应一部分工程作业,且图纸资源对其他资源只有正面而无反面影响,图纸资源应尽可能早到位。在工程资源配置中,必须作为工作重点,由项目公司牵头做好图纸资源的配置工作,一般要求提前于施工开始前三个月到位,需要采用特殊机械、工艺的施工图纸还应更早到位,为施工组织设计的开展和其他资源的配置创造条件。
