建筑给排水工程施工图预算编制中，法定计量单位的工程量比自然计量单位的工程量要复杂得多．例如，对于碳素钢管(无缝管及焊接钢管)的除锈、刷油、绝热工程量均有计算表可查，但排水铸铁管(以下简称铸铁管)的除锈、刷油则没有工程量计算表，而是按表面积计算；铸铁存水弯(以下简称存水弯)有人则认为是管件，在管道安装、除锈、刷油定额内包括，或在卫生器具的定额基价内包含了其除锈、刷油费用，亦不再单独计算；铸铁管除锈、刷油工程量按表面积计算，需查阅资料，知道管壁厚度才能进行计算；有人则借用碳素钢管工程量计算表计算铸铁管的除锈、

树图思维导图提供《排水铸铁管及存水弯工程量计算问题的探讨》在线思维导图免费制作，点击“编辑”按钮，可对《排水铸铁管及存水弯工程量计算问题的探讨》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：9438c164c2330b458fc1df64bf0dc33a

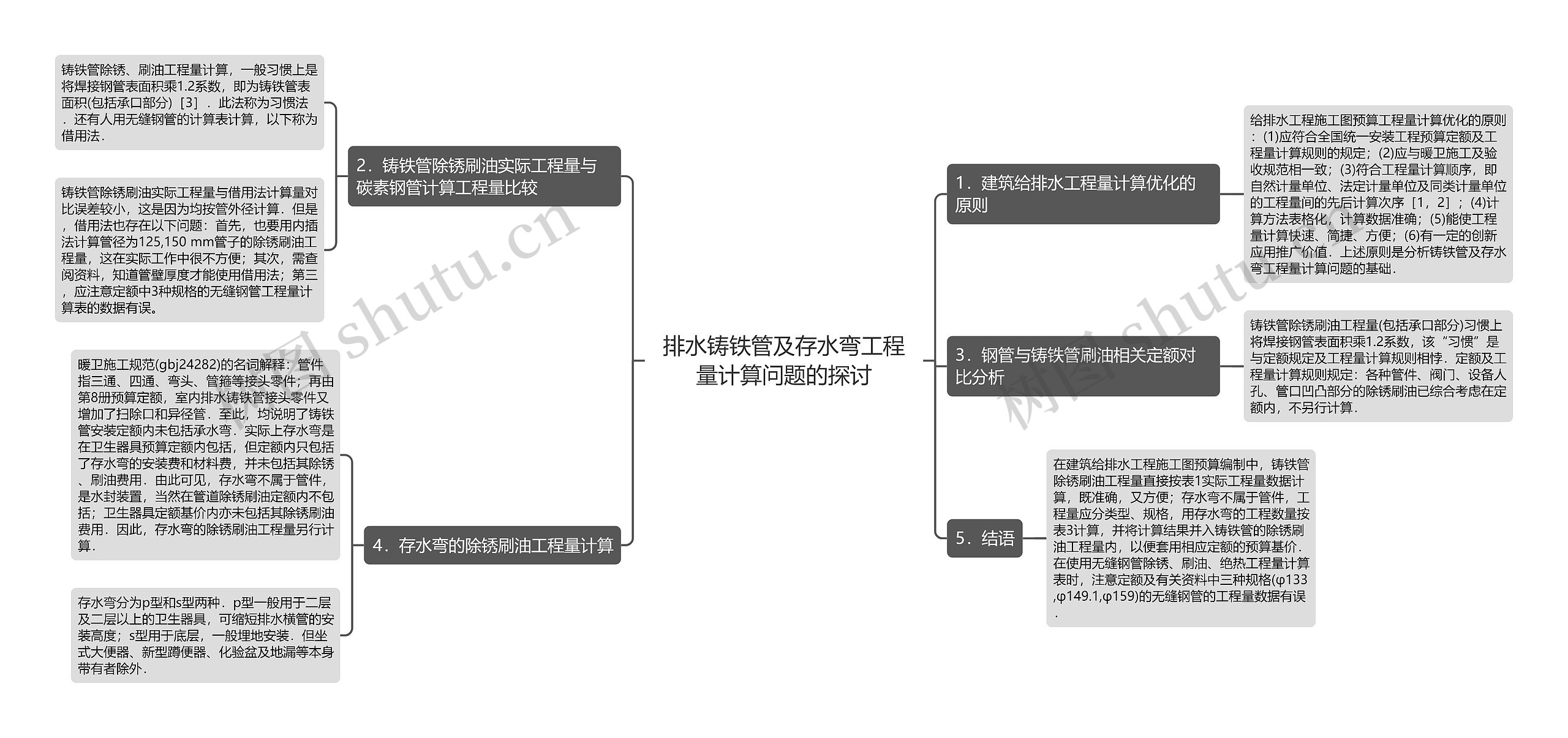

思维导图大纲

1．建筑给排水工程量计算优化的原则

给排水工程施工图预算工程量计算优化的原则：(1)应符合全国统一安装工程预算定额及工程量计算规则的规定；(2)应与暖卫施工及验收规范相一致；(3)符合工程量计算顺序，即自然计量单位、法定计量单位及同类计量单位的工程量间的先后计算次序［1，2］；(4)计算方法表格化，计算数据准确；(5)能使工程量计算快速、简捷、方便；(6)有一定的创新应用推广价值．上述原则是分析铸铁管及存水弯工程量计算问题的基础．

2．铸铁管除锈刷油实际工程量与碳素钢管计算工程量比较

铸铁管除锈、刷油工程量计算，一般习惯上是将焊接钢管表面积乘1.2系数，即为铸铁管表面积(包括承口部分)［3］．此法称为习惯法．还有人用无缝钢管的计算表计算，以下称为借用法．

铸铁管除锈刷油实际工程量与借用法计算量对比误差较小，这是因为均按管外径计算．但是，借用法也存在以下问题：首先，也要用内插法计算管径为125,150 mm管子的除锈刷油工程量，这在实际工作中很不方便；其次，需查阅资料，知道管壁厚度才能使用借用法；第三，应注意定额中3种规格的无缝钢管工程量计算表的数据有误。

3．钢管与铸铁管刷油相关定额对比分析

铸铁管除锈刷油工程量(包括承口部分)习惯上将焊接钢管表面积乘1.2系数，该“习惯”是与定额规定及工程量计算规则相悖．定额及工程量计算规则规定：各种管件、阀门、设备人孔、管口凹凸部分的除锈刷油已综合考虑在定额内，不另行计算．

4．存水弯的除锈刷油工程量计算

暖卫施工规范(gbj24282)的名词解释：管件指三通、四通、弯头、管箍等接头零件；再由第8册预算定额，室内排水铸铁管接头零件又增加了扫除口和异径管．至此，均说明了铸铁管安装定额内未包括承水弯．实际上存水弯是在卫生器具预算定额内包括，但定额内只包括了存水弯的安装费和材料费，并未包括其除锈、刷油费用．由此可见，存水弯不属于管件，是水封装置，当然在管道除锈刷油定额内不包括；卫生器具定额基价内亦未包括其除锈刷油费用．因此，存水弯的除锈刷油工程量另行计算．

存水弯分为p型和s型两种．p型一般用于二层及二层以上的卫生器具，可缩短排水横管的安装高度；s型用于底层，一般埋地安装．但坐式大便器、新型蹲便器、化验盆及地漏等本身带有者除外．

5．结语

在建筑给排水工程施工图预算编制中，铸铁管除锈刷油工程量直接按表1实际工程量数据计算，既准确，又方便；存水弯不属于管件，工程量应分类型、规格，用存水弯的工程数量按表3计算，并将计算结果并入铸铁管的除锈刷油工程量内，以便套用相应定额的预算基价．在使用无缝钢管除锈、刷油、绝热工程量计算表时，注意定额及有关资料中三种规格(φ133,φ149.1,φ159)的无缝钢管的工程量数据有误．
