摘要：在建筑工程中，由于各种原因，经常需要对已有建筑物进行维修、加固。实践证明，应用碳纤维材料对混凝土结构进行加固，是一种有较高技术含量的、全新的建筑结构加固方法。碳纤维具有强度高、自重轻、施工方便、快捷、应用广泛等优良性能，因而利用碳纤维布加固钢筋混凝土构件以提高承载力及延长寿命是目前比较流行的方法，在建筑业中有着广泛的发展前景。

树图思维导图提供《浅谈碳纤维加固技术在建筑工程中的应用》在线思维导图免费制作，点击“编辑”按钮，可对《浅谈碳纤维加固技术在建筑工程中的应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f0f40cdaaa1046d0bdfcad7b8e538b26

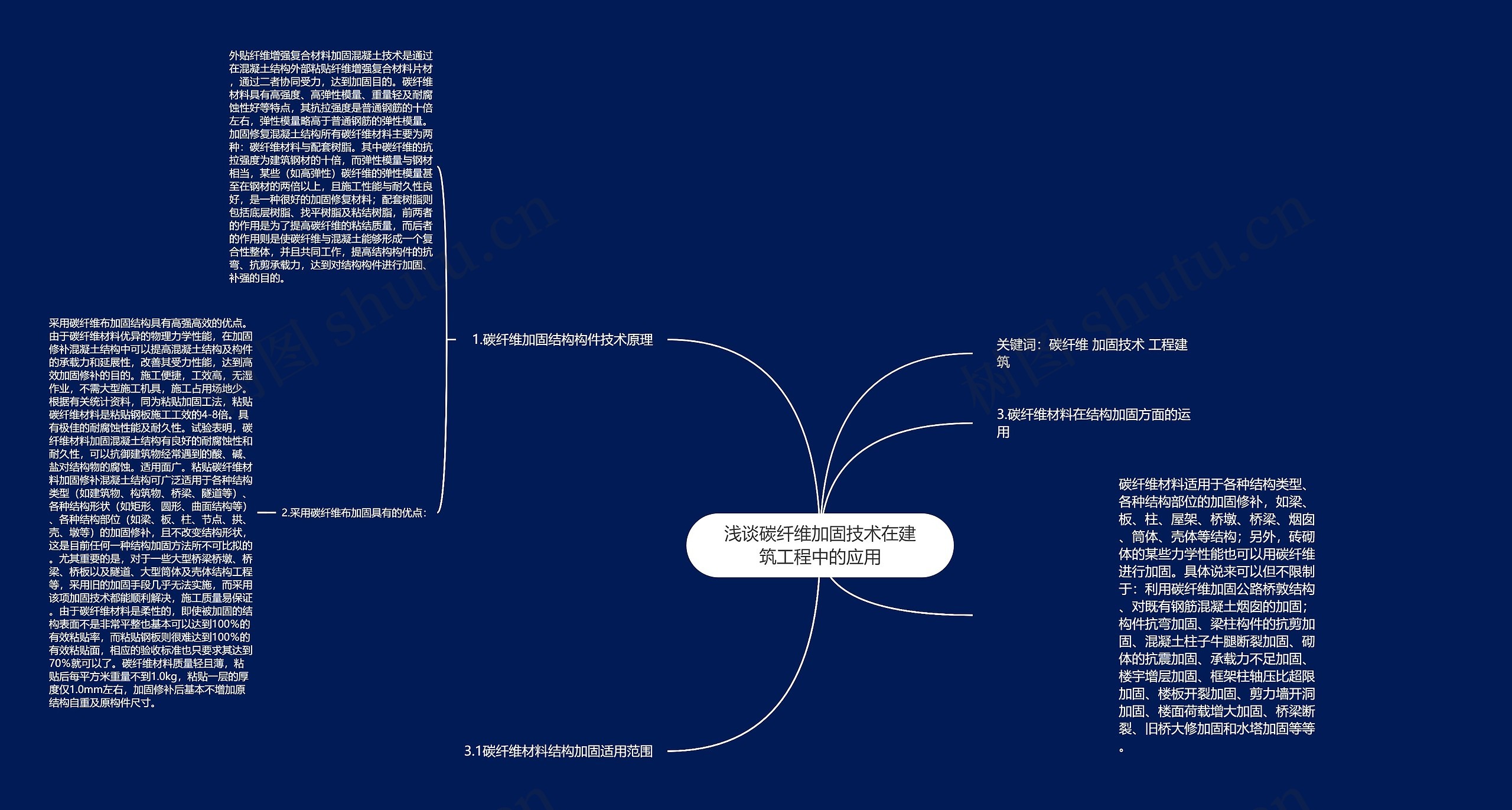

思维导图大纲

1.碳纤维加固结构构件技术原理

外贴纤维增强复合材料加固混凝土技术是通过在混凝土结构外部粘贴纤维增强复合材料片材，通过二者协同受力，达到加固目的。碳纤维材料具有高强度、高弹性模量、重量轻及耐腐蚀性好等特点，其抗拉强度是普通钢筋的十倍左右，弹性模量略高于普通钢筋的弹性模量。加固修复混凝土结构所有碳纤维材料主要为两种：碳纤维材料与配套树脂。其中碳纤维的抗拉强度为建筑钢材的十倍，而弹性模量与钢材相当，某些（如高弹性）碳纤维的弹性模量甚至在钢材的两倍以上，且施工性能与耐久性良好，是一种很好的加固修复材料；配套树脂则包括底层树脂、找平树脂及粘结树脂，前两者的作用是为了提高碳纤维的粘结质量，而后者的作用则是使碳纤维与混凝土能够形成一个复合性整体，并且共同工作，提高结构构件的抗弯、抗剪承载力，达到对结构构件进行加固、补强的目的。

2.采用碳纤维布加固具有的优点：

采用碳纤维布加固结构具有高强高效的优点。由于碳纤维材料优异的物理力学性能，在加固修补混凝土结构中可以提高混凝土结构及构件的承载力和延展性，改善其受力性能，达到高效加固修补的目的。施工便捷，工效高，无湿作业，不需大型施工机具，施工占用场地少。根据有关统计资料，同为粘贴加固工法，粘贴碳纤维材料是粘贴钢板施工工效的4-8倍。具有极佳的耐腐蚀性能及耐久性。试验表明，碳纤维材料加固混凝土结构有良好的耐腐蚀性和耐久性，可以抗御建筑物经常遇到的酸、碱、盐对结构物的腐蚀。适用面广。粘贴碳纤维材料加固修补混凝土结构可广泛适用于各种结构类型（如建筑物、构筑物、桥梁、隧道等）、各种结构形状（如矩形、圆形、曲面结构等）、各种结构部位（如梁、板、柱、节点、拱、壳、墩等）的加固修补，且不改变结构形状，这是目前任何一种结构加固方法所不可比拟的。尤其重要的是，对于一些大型桥梁桥墩、桥梁、桥板以及隧道、大型筒体及壳体结构工程等，采用旧的加固手段几乎无法实施，而采用该项加固技术都能顺利解决，施工质量易保证。由于碳纤维材料是柔性的，即使被加固的结构表面不是非常平整也基本可以达到100％的有效粘贴率，而粘贴钢板则很难达到100％的有效粘贴面，相应的验收标准也只要求其达到70％就可以了。碳纤维材料质量轻且薄，粘贴后每平方米重量不到1.0kg，粘贴一层的厚度仅1.0mm左右，加固修补后基本不增加原结构自重及原构件尺寸。

3.碳纤维材料在结构加固方面的运用

3.1碳纤维材料结构加固适用范围

碳纤维材料适用于各种结构类型、各种结构部位的加固修补，如梁、板、柱、屋架、桥墩、桥梁、烟囱、筒体、壳体等结构；另外，砖砌体的某些力学性能也可以用碳纤维进行加固。具体说来可以但不限制于：利用碳纤维加固公路桥敦结构、对既有钢筋混凝土烟囱的加固；构件抗弯加固、梁柱构件的抗剪加固、混凝土柱子牛腿断裂加固、砌体的抗震加固、承载力不足加固、楼宇增层加固、框架柱轴压比超限加固、楼板开裂加固、剪力墙开洞加固、楼面荷载增大加固、桥梁断裂、旧桥大修加固和水塔加固等等。
