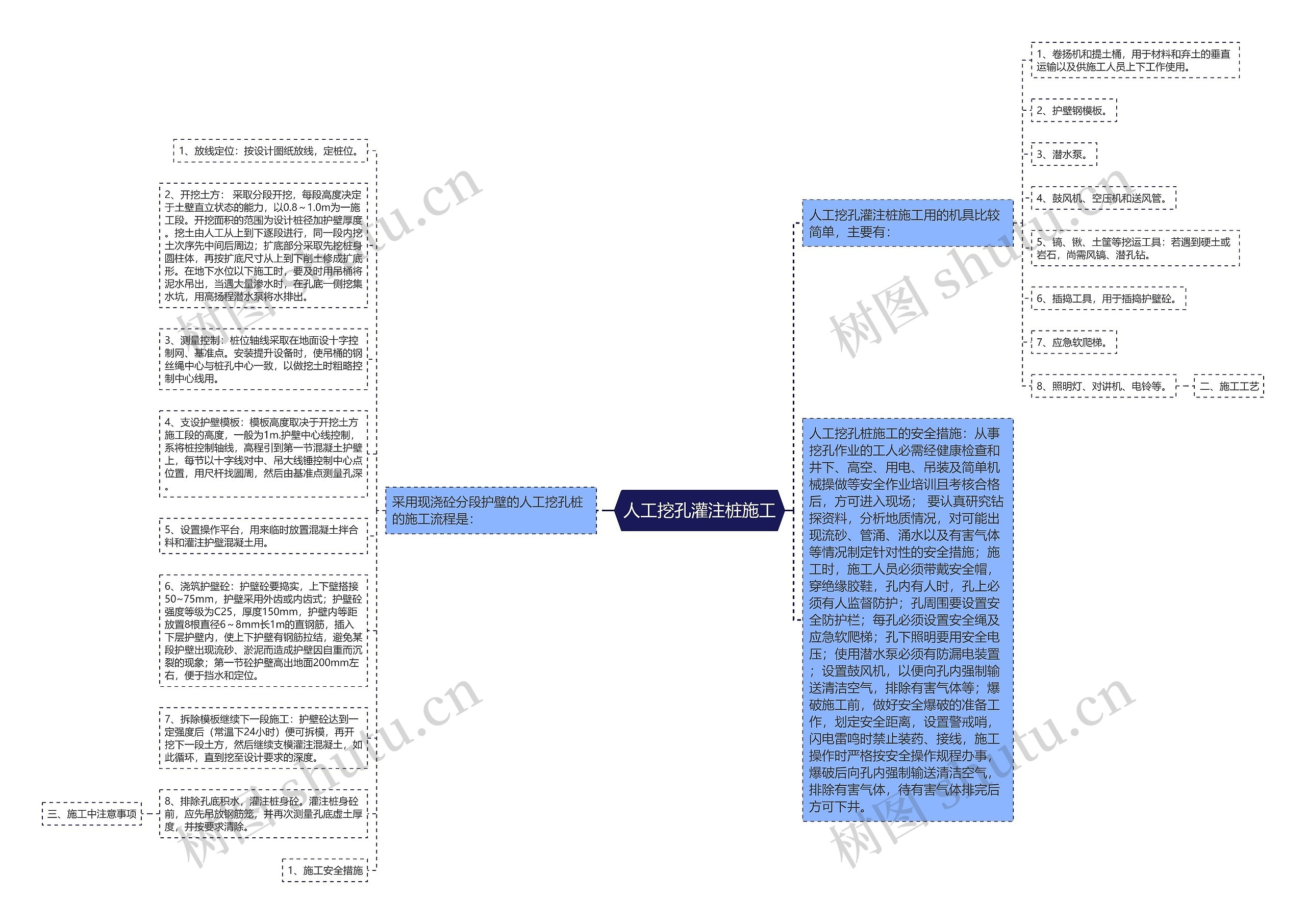

人工挖孔灌注桩施工用的机具比较简单，主要有：

1、卷扬机和提土桶，用于材料和弃土的垂直运输以及供施工人员上下工作使用。

2、护壁钢模板。

3、潜水泵。

4、鼓风机、空压机和送风管。

5、镐、锹、土筐等挖运工具：若遇到硬土或岩石，尚需风镐、潜孔钻。

6、插捣工具，用于插捣护壁砼。

7、应急软爬梯。

8、照明灯、对讲机、电铃等。

二、施工工艺

采用现浇砼分段护壁的人工挖孔桩的施工流程是：

1、放线定位：按设计图纸放线，定桩位。

2、开挖土方：采取分段开挖，每段高度决定于土壁直立状态的能力，以0.8～1.0m为一施工段。开挖面积的范围为设计桩径加护壁厚度。挖土由人工从上到下逐段进行，同一段内挖土次序先中间后周边；扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。在地下水位以下施工时，要及时用吊桶将泥水吊出，当遇大量渗水时，在孔底一侧挖集水坑，用高扬程潜水泵将水排出。

3、测量控制：桩位轴线采取在地面设十字控制网、基准点。安装提升设备时，使吊桶的钢丝绳中心与桩孔中心一致，以做挖土时粗略控制中心线用。

4、支设护壁模板：模板高度取决于开挖土方施工段的高度，一般为1m.护壁中心线控制，系将桩控制轴线，高程引到第一节混凝土护壁上，每节以十字线对中、吊大线锤控制中心点位置，用尺杆找圆周，然后由基准点测量孔深。

5、设置操作平台，用来临时放置混凝土拌合料和灌注护壁混凝土用。

6、浇筑护壁砼：护壁砼要捣实，上下壁搭接50~75mm，护壁采用外齿或内齿式；护壁砼强度等级为C25，厚度150mm，护壁内等距放置8根直径6～8mm长1m的直钢筋，插入下层护壁内，使上下护壁有钢筋拉结，避免某段护壁出现流砂、淤泥而造成护壁因自重而沉裂的现象；第一节砼护壁高出地面200mm左右，便于挡水和定位。

7、拆除模板继续下一段施工：护壁砼达到一定强度后（常温下24小时）便可拆模，再开挖下一段土方，然后继续支模灌注混凝土，如此循环，直到挖至设计要求的深度。

8、排除孔底积水，灌注桩身砼。灌注桩身砼前，应先吊放钢筋笼，并再次测量孔底虚土厚度，并按要求清除。

三、施工中注意事项

1、施工安全措施

人工挖孔桩施工的安全措施：从事挖孔作业的工人必需经健康检查和井下、高空、用电、吊装及简单机械操做等安全作业培训且考核合格后，方可进入现场；要认真研究钻探资料，分析地质情况，对可能出现流砂、管涌、涌水以及有害气体等情况制定针对性的安全措施；施工时，施工人员必须带戴安全帽，穿绝缘胶鞋，孔内有人时，孔上必须有人监督防护；孔周围要设置安全防护栏；每孔必须设置安全绳及应急软爬梯；孔下照明要用安全电压；使用潜水泵必须有防漏电装置；设置鼓风机，以便向孔内强制输送清洁空气，排除有害气体等；爆破施工前，做好安全爆破的准备工作，划定安全距离，设置警戒哨，闪电雷鸣时禁止装药、接线，施工操作时严格按安全操作规程办事，爆破后向孔内强制输送清洁空气，排除有害气体，待有害气体排完后方可下井。
