1 引言

树图思维导图提供《外墙外保温》在线思维导图免费制作，点击“编辑”按钮，可对《外墙外保温》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：b1d40e0ed2105508ba9dc2a35ba31279

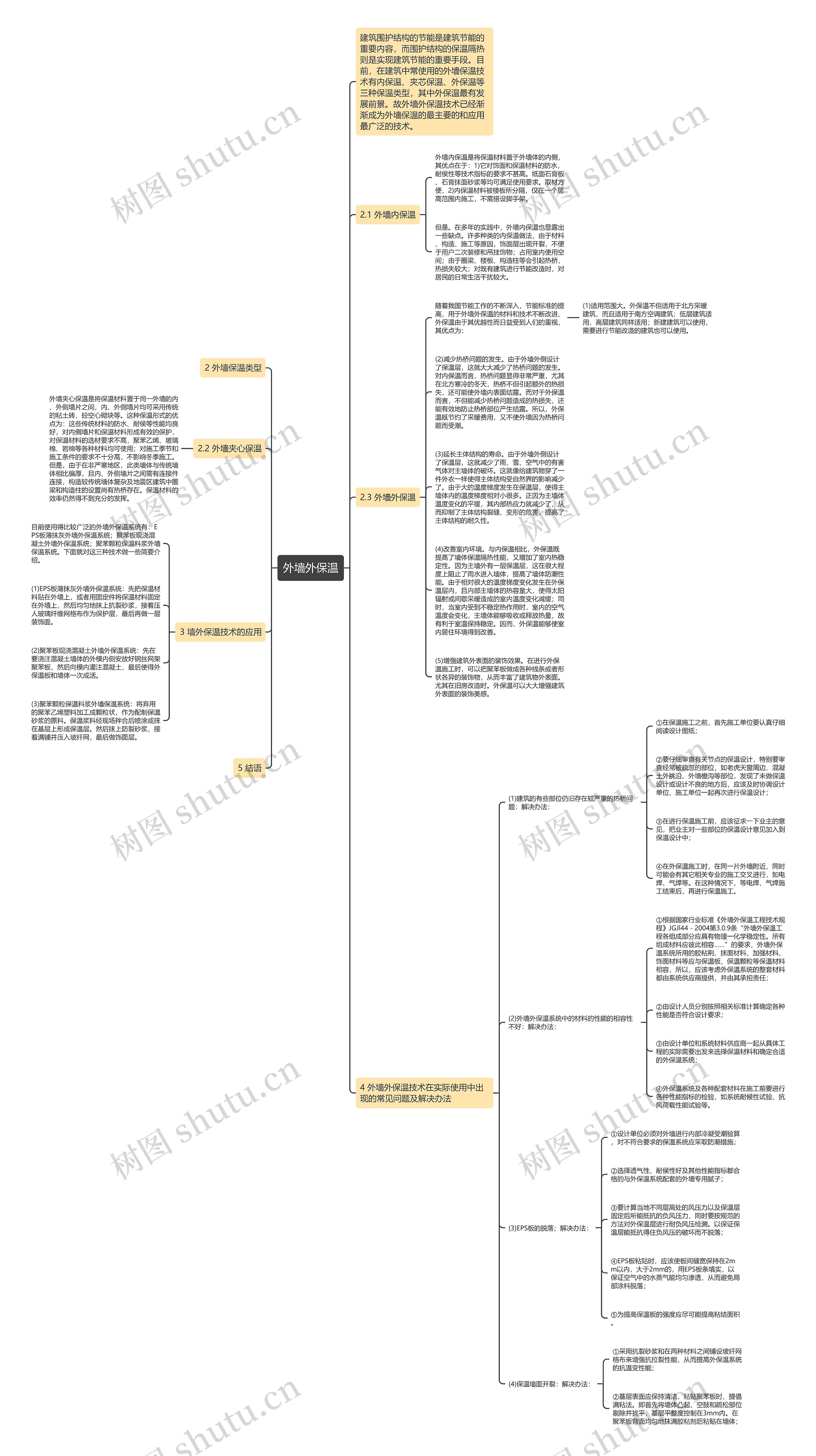

思维导图大纲

2.1 外墙内保温

外墙内保温是将保温材料置于外墙体的内侧，其优点在于：1)它对饰面和保温材料的防水，耐侯性等技术指标的要求不甚高。纸面石膏板、石膏抹面砂浆等均可满足使用要求。取材方便，2)内保温材料被楼板所分隔，仅在一个层高范围内施工，不需搭设脚手架。

但是。在多年的实践中，外墙内保温也显露出一些缺点。许多种类的内保温做法，由于材料、构造、施工等原因，饰面层出现开裂，不便于用户二次装修和吊挂饰物；占用室内使用空间；由于圈梁、楼板、构造柱等会引起热桥，热损失较大；对既有建筑进行节能改造时，对居民的日常生活干扰较大。

2.2 外墙夹心保温

外墙夹心保温是将保温材料置于同一外墙的内、外侧墙片之间，内、外侧墙片均可采用传统的粘土砖，砼空心砌块等。这种保温形式的优点为：这些传统材料的防水、耐侯等性能均良好，对内侧墙片和保温材料形成有效的保护，对保温材料的选材要求不高，聚苯乙烯、玻璃棉、岩棉等各种材料均可使用；对施工季节和施工条件的要求不十分高，不影响冬季施工。但是，由于在非严寒地区，此类墙体与传统墙体相比偏厚，且内、外侧墙片之间需有连接件连接，构造较传统墙体复杂及地震区建筑中圈梁和构造柱的设置尚有热桥存在。保温材料的效率仍然得不到充分的发挥。

2.3 外墙外保温

随着我国节能工作的不断深入，节能标准的提高，用于外墙外保温的材料和技术不断改进、外保温由于其优越性而日益受到人们的重视，其优点为：

(1)适用范围大。外保温不但适用于北方采暖建筑，而且适用于南方空调建筑；低层建筑适用，高层建筑同样适用；新建建筑可以使用，需要进行节能改造的建筑也可以使用。

(2)减少热桥问题的发生。由于外墙外侧设计了保温层，这就大大减少了热桥问题的发生。对内保温而言，热桥问题显得非常严重，尤其在北方寒冷的冬天，热桥不但引起额外的热损失，还可能使外墙内表面结露。而对于外保温而言，不但能减少热桥问题造成的热损失，还能有效地防止热桥部位产生结露。所以，外保温既节约了采暖费用，又不使外墙因为热桥问题而受潮。

(3)延长主体结构的寿命。由于外墙外侧设计了保温层，这就减少了雨、雪、空气中的有害气体对主墙体的破坏。这就像给建筑物穿了一件外衣一样使得主体结构受自然界的影响减少了。由于大的温度梯度发生在保温层，使得主墙体内的温度梯度相对小很多。正因为主墙体温度变化的平缓，其内部热应力就减少了，从而抑制了主体结构裂缝、变形的危害，提高了主体结构的耐久性。

(4)改善室内环境。与内保温相比，外保温既提高了墙体保温隔热性能，又增加了室内热稳定性。因为主墙外有一层保温层，这在很大程度上阻止了雨水进入墙体，提高了墙体防潮性能。由于相对很大的温度梯度变化发生在外保温层内，且内部主墙体的热容量大，使得太阳辐射或间歇采暖造成的室内温度变化减缓；同时，当室内受到不稳定热作用时，室内的空气温度会变化，主墙体能够吸收或释放热量，故有利于室温保持稳定。因而，外保温能够使室内居住环境得到改善。

(5)增强建筑外表面的装饰效果。在进行外保温施工时，可以把聚苯板做成各种线条或者形状各异的装饰物，从而丰富了建筑物外表面。尤其在旧房改造时。外保温可以大大增强建筑外表面的装饰美感。

3 墙外保温技术的应用

目前使用得比较广泛的外墙外保温系统有：EPS板薄抹灰外墙外保温系统；聚苯板现浇混凝土外墙外保温系统；聚苯颗粒保温料浆外墙保温系统。下面就对这三种技术做一些简要介绍。

(1)EPS板薄抹灰外墙外保温系统：先把保温材料贴在外墙上，或者用固定件将保温材料固定在外墙上，然后均匀地抹上抗裂砂浆，接着压人玻璃纤维网格布作为保护层，最后再做一层装饰面。

(2)聚苯板现浇混凝土外墙外保温系统：先在要浇注混凝土墙体的外模内侧安放好钢丝网架聚苯板，然后向模内灌注混凝土，最后使得外保温板和墙体一次成活。

(3)聚苯颗粒保温料浆外墙保温系统：将弃用的聚苯乙烯塑料加工成颗粒状，作为配制保温砂浆的原料。保温浆料经现场拌合后喷涂或抹在基层上形成保温层。然后抹上防裂砂浆，接着满铺并压入玻纤网，最后做饰面层。

4 外墙外保温技术在实际使用中出现的常见问题及解决办法

(1)建筑的有些部位仍旧存在较严重的热桥问题：解决办法：

①在保温施工之前，首先施工单位要认真仔细阅读设计图纸；

②要仔细审查有关节点的保温设计，特别要审查经常被疏忽的部位，如老虎天窗周边、混凝土外挑沿、外墙檐沟等部位，发现了未做保温设计或设计不良的地方后，应该及时协调设计单位、施工单位一起再次进行保温设计；

③在进行保温施工前，应该征求一下业主的意见，把业主对一些部位的保温设计意见加入到保温设计中；

④在外保温施工时，在同一片外墙附近，同时可能会有其它相关专业的施工交叉进行，如电焊、气焊等。在这种情况下，等电焊、气焊施工结束后，再进行保温施工。

(2)外墙外保温系统中的材料的性能的相容性不好：解决办法：

①根据国家行业标准《外墙外保温工程技术规程》JGJl44－2004第3.0.9条“外墙外保温工程各组成部分应具有物理一化学稳定性。所有组成材料应彼此相容……”的要求，外墙外保温系统所用的胶粘荆、抹面材料、加强材料、饰面材料等应与保温板、保温颗粒等保温材料相容，所以，应该考虑外保温系统的整套材料都由系统供应商提供，并由其承担责任；

②由设计人员分别按照相关标准计算确定各种性能是否符合设计要求；

③由设计单位和系统材料供应商一起从具体工程的实际需要出发来选择保温材料和确定合适的外保温系统；

④外保温系统及各种配套材料在施工前要进行各种性能指标的检验，如系统耐候性试验、抗风荷载性能试验等。

(3)EPS板的脱落；解决办法：

①设计单位必须对外墙进行内部冷凝受潮验算，对不符合要求的保温系统应采取防潮措施；

②选择透气性、耐侯性好及其他性能指标都合格的与外保温系统配套的外墙专用腻子；

③要计算当地不同层高处的风压力以及保温层固定后所能抵抗的负风压力，同时要按规范的方法对外保温层进行耐负风压检测。以保证保温层能抵抗得住负风压的破坏而不脱落；

④EPS板粘贴时，应该使板间缝宽保持在2mm以内，大于2mm的，用EPS板条填实，以保证空气中的水蒸气能均匀渗透，从而避免局部涂料脱落；

⑤为提高保温板的强度应尽可能提高粘结面积。

(4)保温墙面开裂：解决办法：

①采用抗裂砂浆和在两种材料之间铺设玻纤网格布来增强抗拉裂性能，从而提高外保温系统的抗温变性能；

②基层表面应保持清洁，粘贴聚苯板时，提倡满粘法。即首先将墙体凸起、空鼓和疏松部位剔除并找平，基层平整度控制在3mm内。在聚苯板背面均匀地抹满胶粘剂后粘贴在墙体；
