空气源热泵空调系统在家用中央空调中的应用日益突显，尤其是对居室空气环境提出了越来越高的要求。最初人们采用窗式空调器、分体式、壁挂式等家用空调器来降低室内温度，但由于没有室外新风，使得住宅室内空气品质难以得到保证；分体式空调的室外机和窗式空调的安装预留洞成为破坏房屋建筑立面和破坏城市景观的重要因素。而且，近年来随着居住条件的不断改善，普通居民住宅建筑面积已扩大到90～200㎡，一些别墅型住宅甚至达到500～600㎡，显然家用空调器已越来越不适应较高档次住宅的需要，家用中央空调便应运而生。

树图思维导图提供《热泵空调系统在家庭中的应用》在线思维导图免费制作，点击“编辑”按钮，可对《热泵空调系统在家庭中的应用》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：a594da129f7d5707f12c1b6c97fca7e2

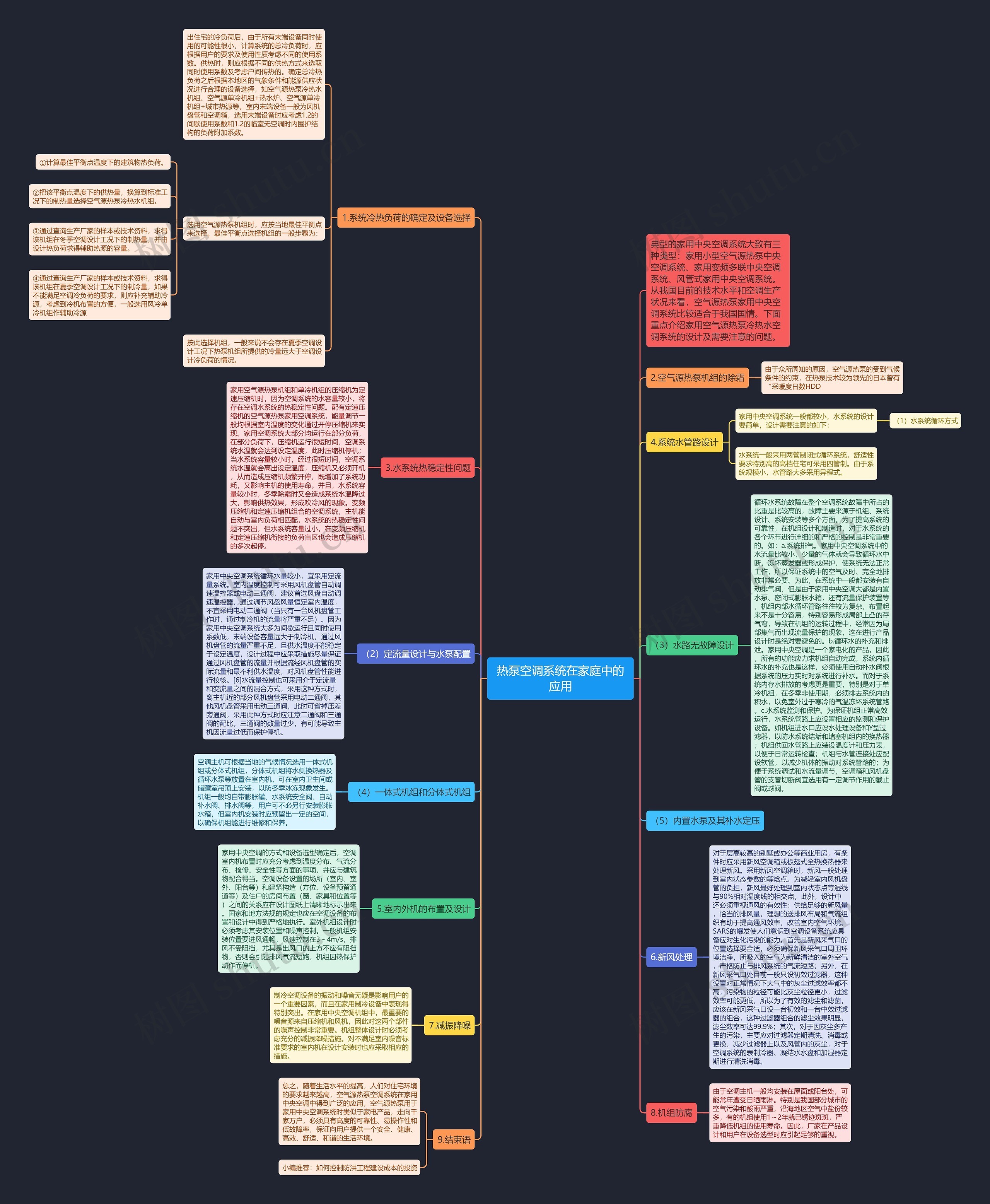

思维导图大纲

1.系统冷热负荷的确定及设备选择

出住宅的冷负荷后，由于所有末端设备同时使用的可能性很小，计算系统的总冷负荷时，应根据用户的要求及使用性质考虑不同的使用系数。供热时，则应根据不同的供热方式来选取同时使用系数及考虑户间传热的。确定总冷热负荷之后根据本地区的气象条件和能源供应状况进行合理的设备选择，如空气源热泵冷热水机组、空气源单冷机组+热水炉、空气源单冷机组+城市热源等。室内末端设备一般为风机盘管和空调箱，选用末端设备时应考虑1.2的间歇使用系数和1.2的临室无空调时内围护结构的负荷附加系数。

选用空气源热泵机组时，应按当地最佳平衡点来选择。最佳平衡点选择机组的一般步骤为：

①计算最佳平衡点温度下的建筑物热负荷。

②把该平衡点温度下的供热量，换算到标准工况下的制热量选择空气源热泵冷热水机组。

③通过查询生产厂家的样本或技术资料，求得该机组在冬季空调设计工况下的制热量，并由设计热负荷求得辅助热源的容量。

④通过查询生产厂家的样本或技术资料，求得该机组在夏季空调设计工况下的制冷量，如果不能满足空调冷负荷的要求，则应补充辅助冷源，考虑到冷机布置的方便，一般选用风冷单冷机组作辅助冷源

按此选择机组，一般来说不会存在夏季空调设计工况下热泵机组所提供的冷量远大于空调设计冷负荷的情况。

2.空气源热泵机组的除霜

由于众所周知的原因，空气源热泵的受到气候条件的约束，在热泵技术较为领先的日本曾有“采暖度日数HDD

3.水系统热稳定性问题

家用空气源热泵机组和单冷机组的压缩机为定速压缩机时，因为空调系统的水容量较小，将存在空调水系统的热稳定性问题。配有定速压缩机的空气源热泵家用空调系统，能量调节一般均根据室内温度的变化通过开停压缩机来实现。家用空调系统大部分均运行在部分负荷，在部分负荷下，压缩机运行很短时间，空调系统水温就会达到设定温度，此时压缩机停机；当水系统容量较小时，经过很短时间，空调系统水温就会高出设定温度，压缩机又必须开机，从而造成压缩机频繁开停，既增加了系统功耗，又影响主机的使用寿命。并且，水系统容量较小时，冬季除霜时又会造成系统水温降过大，影响供热效果，形成吹冷风的现象。变频压缩机和定速压缩机组合的空调系统，主机能自动与室内负荷相匹配，水系统的热稳定性问题不突出，但水系统容量过小，在变频压缩机和定速压缩机衔接的负荷盲区也会造成压缩机的多次起停。

4.系统水管路设计

家用中央空调系统一般都较小，水系统的设计要简单，设计需要注意的如下：

（1）水系统循环方式

水系统一般采用两管制闭式循环系统，舒适性要求特别高的高档住宅可采用四管制。由于系统规模小，水管路大多采用异程式。

（2）定流量设计与水泵配置

家用中央空调系统循环水量较小，宜采用定流量系统。室内温度控制可采用风机盘管自动调速温控器或电动三通阀，建议首选风盘自动调速温控器，通过调节风盘风量恒定室内温度，不宜采用电动二通阀（当只有一台风机盘管工作时，通过制冷机的流量将严重不足）。因为家用中央空调系统大多为间歇运行且同时使用系数低，末端设备容量远大于制冷机，通过风机盘管的流量严重不足，且供水温度不能稳定于设定温度，设计过程中应采取措施尽量保证通过风机盘管的流量并根据流经风机盘管的实际流量和最不利供水温度，对风机盘管性能进行校核。[6]水流量控制也可采用介于定流量和变流量之间的混合方式，采用这种方式时，离主机近的部分风机盘管采用电动二通阀，其他风机盘管采用电动三通阀，此时可省掉压差旁通阀，采用此种方式时应注意二通阀和三通阀的配比。三通阀的数量过少，有可能导致主机因流量过低而保护停机。

（3）水路无故障设计

循环水系统故障在整个空调系统故障中所占的比重是比较高的，故障主要来源于机组、系统设计、系统安装等多个方面。为了提高系统的可靠性，在机组设计和制造时，对于水系统的各个环节进行详细的和严格的控制是非常重要的。如：a.系统排气。家用中央空调系统中的水流量比较小，少量的气体就会导致循环水中断，冻坏蒸发器或形成保护，使系统无法正常工作，所以保证系统中的空气及时、完全地排放非常必要。为此，在系统中一般都安装有自动排气阀，但是由于家用中央空调大都是内置水泵、密闭式膨胀水箱，还有流量保护装置等，机组内部水循环管路往往较为复杂，布置起来不是十分容易，特别容易形成局部上凸的存气弯，导致在机组的运转过程中，经常因为局部集气而出现流量保护的现象，这在进行产品设计时是绝对要避免的。b.循环水的补充和排泄。家用中央空调是一个家电化的产品，因此，所有的功能应力求机组自动完成，系统内循环水的补充也是这样，必须使用自动补水阀根据系统的压力实时对系统进行补水。而对于系统内存水排放的考虑更是重要，特别是对于单冷机组，在冬季非使用期，必须排去系统内的积水，以免室外过于寒冷的气温冻坏系统管路。c.水系统监测和保护。为保证机组正常高效运行，水系统管路上应设置相应的监测和保护设备。如机组进水口应设水处理设备和Y型过滤器，以防水系统结垢和堵塞机组内的换热器；机组供回水管路上应装设温度计和压力表，以便于日常运转检查；机组与水管连接处应配设软管，以减少机体的振动对系统管路的；为便于系统调试和水流量调节，空调箱和风机盘管的支管切断阀宜选用有一定调节作用的截止阀或球阀。

（4）一体式机组和分体式机组

空调主机可根据当地的气候情况选用一体式机组或分体式机组，分体式机组将水侧换热器及循环水泵等放置在室内机，可在室内卫生间或储藏室吊顶上安装，以防冬季冰冻现象发生。机组一般均自带膨胀罐、水系统安全阀、自动补水阀、排水阀等，用户可不必另行安装膨胀水箱，但室内机安装时应预留出一定的空间，以确保机组能进行维修和保养。

（5）内置水泵及其补水定压

5.室内外机的布置及设计

家用中央空调的方式和设备选型确定后，空调室内机布置时应充分考虑到温度分布、气流分布、检修、安全性等方面的事项，并应与建筑物配合得当。空调设备设置的场所（室内、室外、阳台等）和建筑构造（方位、设备预留通道等）及住户的房间布置（窗、家具和位置等）之间的关系应在设计图纸上清晰地标示出来。国家和地方法规的规定也应在空调设备的布置和设计中得到严格地执行。室外机组设计时必须考虑其安装位置和噪声控制。一般机组安装位置要进风通畅，风速控制在3～4m/s，排风不受阻挡，尤其是出风口的上方不应有阻挡物，否则会引起排风气流短路，机组因热保护动作而停机。

6.新风处理

对于层高较高的别墅或办公等商业用房，有条件时应采用新风空调箱或板翅式全热换热器来处理新风。采用新风空调箱时，新风一般处理到室内状态参数的等焓点。为减轻室内风机盘管的负担，新风最好处理到室内状态点等湿线与90%相对湿度线的相交点。此外，设计中还必须重视通风的有效性：供给足够的新风量，恰当的排风量，理想的送排风布局和气流组织有助于提高通风效率，改善室内空气环境。SARS的爆发使人们意识到空调设备系统应具备应对生化污染的能力。首先是新风采气口的位置选择要合适，必须确保新风采气口周围环境洁净，所吸入的空气为新鲜清洁的室外空气，严格防止与排风系统的气流短路；另外，在新风采气口处目前一般只设初效过滤器，这种设置对正常情况下大气中的灰尘过滤效率都不高，污染物的粒径可能比灰尘粒径更小，过滤效率可能更低，所以为了有效的滤尘和滤菌，应该在新风采气口设一台初效和一台中效过滤器的组合，这种过滤器组合的滤尘效果明显，滤尘效率可达99.9%；其次，对于因灰尘多产生的污染，主要应对过滤器定期清洗、消毒或更换，减少过滤器上以及风管内的灰尘，对于空调系统的表制冷器、凝结水水盘和加湿器定期进行清洗消毒。
