摘要：由于公路地质形成的特殊性，沿线路基下经常存在深厚的软土层，在该软土地基上修建道路时，有可能因地基沉降或差异沉降过大而影响道路的正常使用功能。文章从软土的工程特性出发，结合工程案例分析了软土地基的特点，研究了软土地基的固结、流变特性以及路基沉降的一般规律。

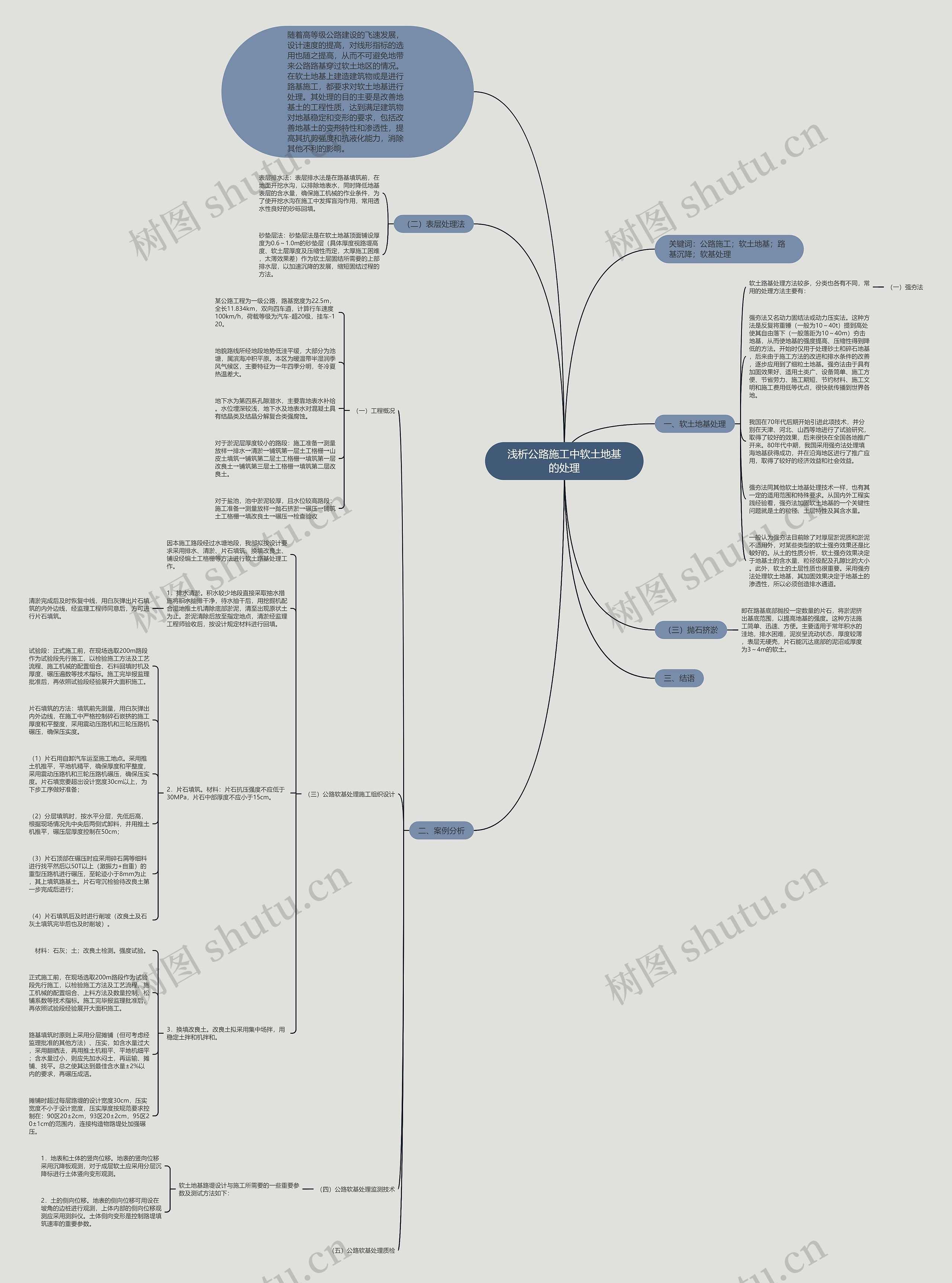

树图思维导图提供《浅析公路施工中软土地基的处理》在线思维导图免费制作，点击“编辑”按钮，可对《浅析公路施工中软土地基的处理》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：73a0be808c34b8fec30fc48636d76306

思维导图大纲

一、软土地基处理

软土路基处理方法较多，分类也各有不同，常用的处理方法主要有：

（一）强夯法

强夯法又名动力固结法或动力压实法。这种方法是反复将重锤（一般为10～40t）提到高处使其自由落下（一般落距为10～40m）夯击地基，从而使地基的强度提高、压缩性得到降低的方法。开始时仅用于处理砂土和碎石地基，后来由于施工方法的改进和排水条件的改善，逐步应用到了细粒土地基。强夯法由于具有加固效果好、适用土类广、设备简单、施工方便、节省劳力、施工期短、节约材料、施工文明和施工费用低等优点，很快就传播到世界各地。

我国在70年代后期开始引进此项技术，并分别在天津、河北、山西等地进行了试验研究，取得了较好的效果，后来很快在全国各地推广开来。80年代中期，我国采用强夯法处理填海地基获得成功，并在沿海地区进行了推广应用，取得了较好的经济效益和社会效益。

强夯法同其他软土地基处理技术一样，也有其一定的适用范围和特殊要求。从国内外工程实践经验看，强夯法加固软土地基的一个关键性问题就是土的粒径、土层特性及其含水量。

一般认为强夯法目前除了对厚层淤泥质和淤泥不适用外，对某些类型的软土强夯效果还是比较好的。从土的性质分析，软土强夯效果决定于地基土的含水量、粒径级配及孔隙比的大小。此外，软土的土层性质也很重要。采用强夯法处理软土地基，其加固效果决定于地基土的渗透性，所以必须创造排水通道。

（二）表层处理法

表层排水法：表层排水法是在路基填筑前，在地面开挖水沟，以排除地表水，同时降低地基表层的含水量，确保施工机械的作业条件，为了使开挖水沟在施工中发挥盲沟作用，常用透水性良好的砂砾回填。

砂垫层法：砂垫层法是在软土地基顶面铺设厚度为0.6～1.0m的砂垫层（具体厚度视路堤高度、软土层厚度及压缩性而定，太厚施工困难，太薄效果差）作为软土层固结所需要的上部排水层，以加速沉降的发展，缩短固结过程的方法。

（三）抛石挤淤

即在路基底部抛投一定数量的片石，将淤泥挤出基底范围，以提高地基的强度。这种方法施工简单、迅速、方便。主要适用于常年积水的洼地，排水困难，泥炭呈流动状态，厚度较薄，表层无硬壳，片石能沉达底部的泥沼或厚度为3～4m的软土。

二、案例分析

（一）工程概况

某公路工程为一级公路，路基宽度为22.5m，全长11.834km，双向四车道，计算行车速度100km/h，荷载等级为汽车-超20级，挂车-120。

地貌路线所经地段地势低洼平缓，大部分为池塘，属滨海冲积平原。本区为暖温带半湿润季风气候区，主要特征为一年四季分明，冬冷夏热温差大。

地下水为第四系孔隙潜水，主要靠地表水补给。水位埋深较浅，地下水及地表水对混凝土具有结晶类及结晶分解复合类强腐蚀。

对于淤泥层厚度较小的路段：施工准备→测量放样→排水→清淤→铺筑第一层土工格栅→山皮土填筑→铺筑第二层土工格栅→填筑第一层改良土→铺筑第三层土工格栅→填筑第二层改良土。

对于盐池，池中淤泥较厚，且水位较高路段：施工准备→测量放样→抛石挤淤→碾压→铺筑土工格栅→填改良土→碾压→检查验收

（三）公路软基处理施工组织设计

因本施工路段经过水塘地段，我部拟按设计要求采用排水、清淤、片石填筑、换填改良土、铺设经编土工格栅等方法进行软土路基处理工作。

1．排水清淤。积水较少地段直接采取抽水措施将积水抽排干净，待水抽干后，用挖掘机配合湿地推土机清除底部淤泥，清至出现原状土为止。淤泥清除后放至指定地点，清淤经监理工程师验收后，按设计规定材料进行回填。

清淤完成后及时恢复中线，用白灰弹出片石填筑的内外边线，经监理工程师同意后，方可进行片石填筑。

2．片石填筑。材料：片石抗压强度不应低于30MPa，片石中部厚度不应小于15cm。

试验段：正式施工前，在现场选取200m路段作为试验段先行施工，以检验施工方法及工艺流程、施工机械的配置组合、石料回填时机及厚度、碾压遍数等技术指标。施工完毕报监理批准后，再依照试验段经验展开大面积施工。

片石填筑的方法：填筑前先测量，用白灰弹出内外边线，在施工中严格控制碎石嵌挤的施工厚度和平整度，采用震动压路机和三轮压路机碾压，确保压实度。

（1）片石用自卸汽车运至施工地点。采用推土机推平，平地机精平，确保厚度和平整度，采用震动压路机和三轮压路机碾压，确保压实度。片石填宽要超出设计宽度30cm以上，为下步工序做好准备；

（2）分层填筑时，按水平分层，先低后高，根据现场情况先中央后两侧式卸料，并用推土机推平，碾压层厚度控制在50cm；

（3）片石顶部在碾压时应采用碎石屑等细料进行找平然后以50T以上（激振力+自重）的重型压路机进行碾压，至轮迹小于8mm为止，其上填筑路基土。片石弯沉检验待改良土第一步完成后进行；

（4）片石填筑后及时进行削坡（改良土及石灰土填筑完毕后也及时削坡）。

3．换填改良土。改良土拟采用集中场拌，用稳定土拌和机拌和。

材料：石灰；土；改良土检测。强度试验。

正式施工前，在现场选取200m路段作为试验段先行施工，以检验施工方法及工艺流程、施工机械的配置组合、上料方法及数量控制、松铺系数等技术指标。施工完毕报监理批准后，再依照试验段经验展开大面积施工。

路基填筑时原则上采用分层摊铺（但可考虑经监理批准的其他方法）、压实，如含水量过大，采用翻晒法，再用推土机粗平、平地机细平；含水量过小，则应先加水闷土，再运输、摊铺、找平。总之使其达到最佳含水量±2%以内的要求，再碾压成活。

摊铺时超过每层路堤的设计宽度30cm，压实宽度不小于设计宽度，压实厚度按规范要求控制在：90区20±2cm，93区20±2cm，95区20±1cm的范围内，连接构造物路堤处加强碾压。

（四）公路软基处理监测技术

软土地基路堤设计与施工所需要的一些重要参数及测试方法如下：

1．地表和土体的竖向位移。地表的竖向位移采用沉降板观测，对于成层软土应采用分层沉降标进行土体竖向变形观测。

2．土的侧向位移。地表的侧向位移可用设在坡角的边桩进行观测，上体内部的侧向位移观测应采用测斜仪。土体侧向变形是控制路堤填筑速率的重要参数。

（五）公路软基处理质检

三、结语
